七缸星型航空活塞动力装置三维设计

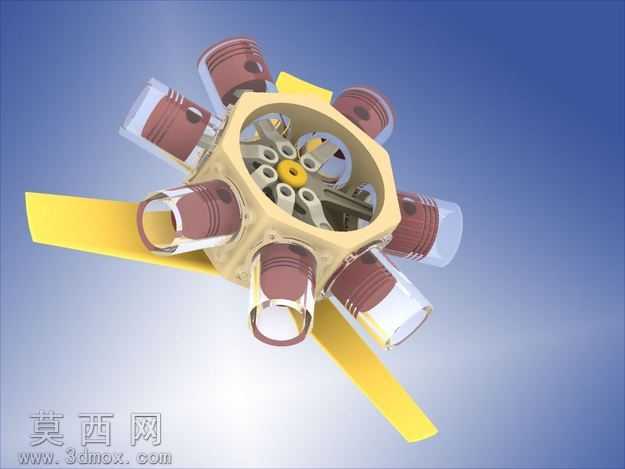

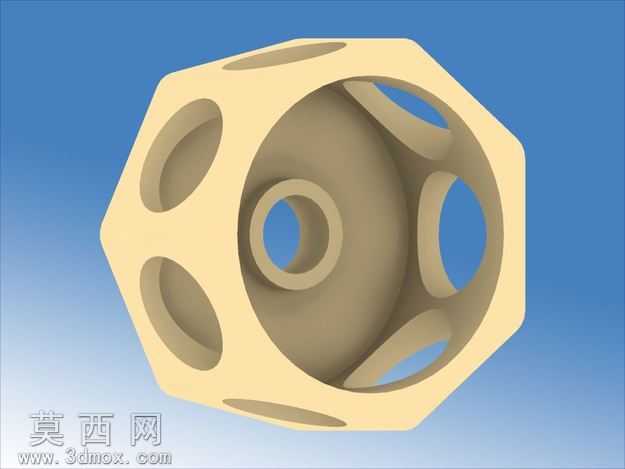

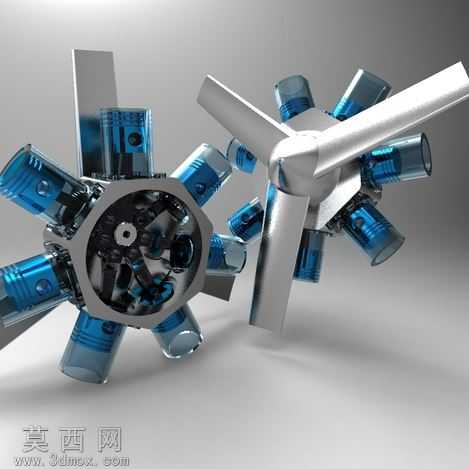

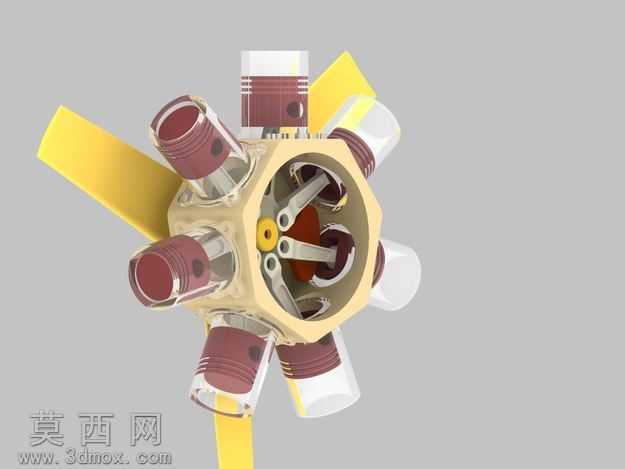

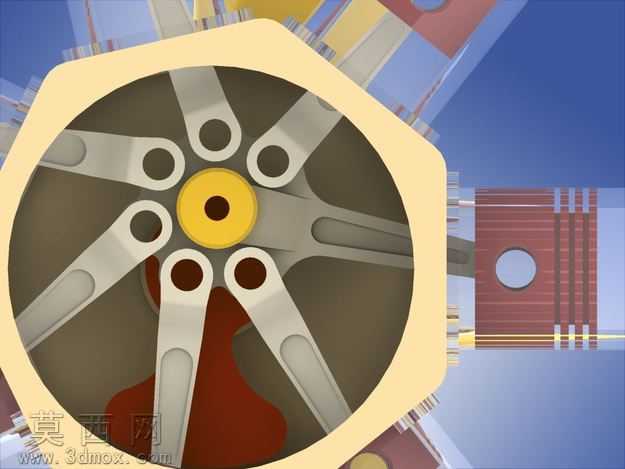

本作品为七缸星型活塞航空动力装置的三维建模成果，整体采用周向均匀排布的气缸布局，以中心曲轴腔体为核心，七个活塞气缸组件沿径向等角度分布，搭配前置三叶螺旋桨结构，完整还原星型动力装置的经典构型。建模过程中首先搭建中心传动腔体的基准骨架，确定各气缸的安装定位基准，保证七个气缸的轴线精准交汇于中心曲轴的回转中心，确保传动路径的同轴度符合机械设计要求。气缸组件部分分别构建了缸体、活塞、连杆、气门摇臂等细分零件，还原了活塞往复运动的配合结构，连杆与中心曲轴的铰接位置预留了合理的装配间隙，符合实际机械装配的公差要求。中心腔体内部刻画了曲轴、配气机构的细节结构，外部的安装法兰、散热筋结构均按照真实星型发动机的外形特征进行还原，保证外观辨识度与结构合理性。材质渲染阶段，缸体部分采用哑光米黄色铸铝材质，还原航空发动机轻量化壳体的金属质感；活塞外壁做红褐色阳极氧化处理，搭配半透明的缸套剖面效果，清晰展示内部活塞的装配位置；螺旋桨采用亮黄色航空专用涂装材质，中心轴承部位做亮黄色标识区分，金属连接件部分采用镀铬亮面材质，突出机械零件的金属质感。渲染场景采用渐变蓝白背景，搭配柔和的顶光与侧补光，弱化生硬阴影，突出整体结构的层次感，通过半透明缸套的设计，让观看者可以直观观察到气缸内部活塞与连杆的连接关系，无需拆解模型即可理解星型发动机的动力传递逻辑。设计过程中重点考量了星型结构的空间利用率，七个气缸沿周向排布的设计既保证了动力输出的平顺性，也还原了早期航空活塞发动机紧凑小巧的结构优势，各零件之间的装配关系完全符合机械原理，可用于动力结构教学、航空机械科普展示等场景，模型细节丰富，结构逻辑清晰，完整展现了星型活塞动力装置的机械美感与工程设计思路。
