U型铰接安装固定支座结构设计

　　做设备结构设计快十二年，这类U型铰接支座我在不同项目里前前后后改过不下二十版，很多刚入行的工程师容易把这类零件当成简单的钣金折弯件随便画，真到现场装配出问题的时候，返工成本往往是零件本身成本的几十倍。先从实际应用场景说，这类支座最常出现在气动执行机构的端部铰接位、小型输送线的侧边张紧轮安装位、检测设备的传感器摆臂固定端，还有一些工装夹具的快换铰接点位，核心作用是给带摆动自由度的杆件提供稳定的根部支撑，同时通过自身的安装孔位把载荷均匀传递到设备的安装基板上。

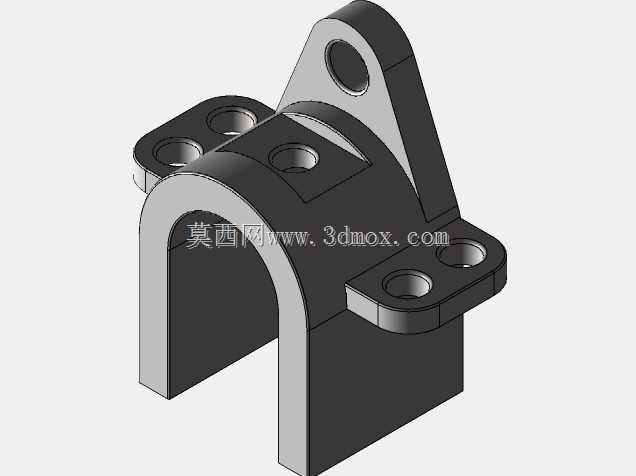

　　从功能特性上拆解，这个零件的结构逻辑很清晰：主体的U型开槽是给摆动杆件预留的运动避让空间，开槽的宽度公差一般要控制在H7级别，不然要么杆件摆不动卡滞，要么间隙过大出现横向窜动，长期运行会把铰接销磨出椭圆痕。顶部带通孔的单耳板是铰接销轴的穿装位，这个孔的同轴度必须和两侧安装面的垂直度控制在0.02mm以内，我之前有个项目就是这个孔做歪了0.1mm，装完之后摆臂动作全程别劲，气缸负载直接超了30%，最后只能把整批支座返工重新镗孔。底部两侧延伸出来的安装翼板各带两个沉头安装孔，四个孔的位置度公差要控制在0.1mm以内，沉头孔的深度要匹配对应规格的内六角螺丝，保证螺丝装完之后头部完全沉到平面以下，不会和摆动的杆件发生运动干涉。

　　说下设计思路里容易踩的坑，很多人建模的时候会把U型的转角位置做成直角，实际加工的时候不管是铣削还是铸造成型，直角位置都会出现应力集中，设备运行中受交变载荷的话，很容易从转角位置开裂，所以这个位置必须做R2-R3的圆角过渡，对应壁厚如果是8mm的话，圆角半径不能小于壁厚的四分之一。还有翼板和主体连接的位置，也要做三角加强筋结构，我早期做的一版没加筋，现场用了三个月，翼板被拉得向外变形，安装螺丝都被剪切断了两次，后来加了和主体等壁厚的加强筋，同样的载荷下变形量直接降到了原来的十分之一。

　　再讲安装边界的尺寸控制，这类支座的安装基面必须保证平面度在0.05mm以内，如果安装基板本身是焊接件有焊接变形，装之前一定要先把安装面铣平，不然四个安装螺丝锁紧之后，支座本身会被拉变形，顶部的铰接孔会出现微变形，销轴转动的时候就会出现卡涩。U型槽的开口深度要比铰接杆件的最大摆动半径大3-5mm，预留足够的安全间隙，避免杆件摆到极限位置的时候撞到槽底。铰接孔的两端要做1x45度的倒角，一方面方便销轴穿装，另一方面可以避免孔口的锐边割坏销轴表面的润滑层，日常维护的时候在销轴上涂少量锂基脂，就能大幅降低铰接位的磨损速度。另外要注意，这类支座如果用在有腐蚀的工况下，表面要做阳极氧化或者镀锌处理，要是用在普通工业工况，做喷塑处理就足够，不用过度追求表面处理提升成本。还有壁厚的选择，要根据实际承受的最大载荷计算，一般静态载荷下，6mm壁厚就能承受500N的径向拉力，如果是受冲击载荷的工况，壁厚要加到10mm以上，同时铰接销的材质要选用45号钢调质处理，不要用普通冷拔圆钢，不然受冲击的时候销子容易弯。
