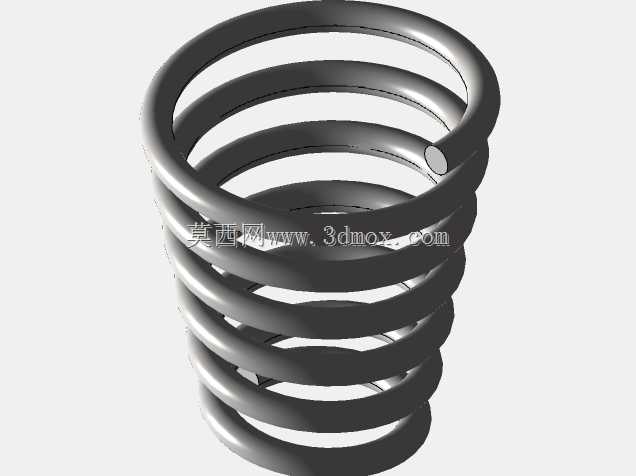

锥形螺旋压缩弹簧精密结构设计

　　这款锥形螺旋压缩弹簧的结构设计，核心围绕小安装空间下的变刚度弹性支撑需求展开，区别于常规圆柱螺旋弹簧的等刚度特性，其锥度结构带来的非线性刚度曲线，能够在载荷逐步增大的过程中，实现刚度的渐进式提升，避免常规圆柱弹簧在过载工况下出现并圈冲击的问题。从实际应用场景来看，这类锥形弹簧常被布置在空间受限的弹性缓冲工位，比如小型检测设备的触点缓冲结构、精密仪器的隔振支撑位、小载荷离合机构的复位组件中，尤其是在安装空间呈现锥台形腔体的工况下，该结构能够最大化利用有限的安装空间，在相同的压缩行程内储存更多的弹性势能，同时避免弹簧受压时出现侧向失稳的问题。

　　从设计思路层面拆解，这款弹簧的螺旋升角沿轴向保持均匀过渡，簧丝截面为标准圆形截面，每一圈簧圈的直径从顶端到底端逐步递增，相邻簧圈的间隙在自由状态下保持均匀一致，当弹簧承受轴向压力时，直径较小的上端簧圈会率先发生形变，随着载荷持续增加，大直径的下端簧圈逐步参与承载，这种渐进式的形变过程能够让弹簧的力值输出更加平缓，不会出现常规圆柱弹簧在压缩到特定行程后刚度突变的情况。在外形尺寸与安装边界的考量上，设计时需要优先匹配安装腔体的最小内径与最大内径，弹簧的大端外径需要略小于安装腔体的大端内径，小端外径则要适配上端压头的定位尺寸，同时要预留足够的径向间隙，避免弹簧在压缩形变过程中与腔体内壁发生摩擦剐蹭，影响弹性输出的精度。

　　在功能特性层面，这款锥形弹簧除了具备变刚度的承载特性外，其自身的锥度结构还具备一定的自导向能力，在轴向受压过程中，簧圈会沿着锥度方向逐步嵌套，相比圆柱弹簧不需要额外加装长导向杆就能避免侧向偏移，这一特性在小型紧凑设备中能够有效减少导向零件的占用空间，降低整体结构的复杂度。同时，这种逐步嵌套的压缩方式，能够让弹簧的最大压缩量接近自身簧丝总高度，相比同规格圆柱弹簧拥有更大的有效压缩行程，在需要短行程大缓冲量的工位上具备明显的结构优势。

　　从实际工程选型的角度来看，这类弹簧的簧丝直径选择需要匹配目标工位的最大载荷与疲劳寿命要求，小直径簧丝适用于低载荷高频往复的复位工位，比如精密传感器的触点复位结构，能够保证每次触发后的复位精度，不会出现弹力衰减导致的触点接触不良问题；稍大直径的簧丝则适用于中等载荷的缓冲工位，比如小型设备舱门的阻尼缓冲结构，能够在舱门闭合过程中提供平缓的阻尼力，避免刚性碰撞带来的结构损伤。在建模过程中，需要严格控制每一圈簧圈的螺旋线轨迹，保证相邻簧圈的同轴度误差控制在合理范围内，否则在压缩嵌套过程中会出现簧圈卡滞的问题，导致弹力输出曲线偏离设计预期，同时簧丝两端的并圈磨平处理需要根据安装端面的定位需求设计，保证弹簧安装后能够与上下支撑面完全贴合，避免受压时出现偏载导致的弹簧侧弯失效。

　　另外，这类锥形弹簧在隔振场景的应用中，其渐进式的刚度特性能够适配更宽的振动频率范围，相比等刚度圆柱弹簧，在设备出现不同幅值的振动时，都能提供合适的隔振弹力，不会因为振动幅值变化导致隔振效率骤降，尤其是在车载小型精密检测设备的安装支撑位，路面带来的随机振动幅值波动较大，这种变刚度弹簧能够同时应对小幅值的高频振动与大幅值的冲击载荷，兼顾隔振效果与缓冲限位的功能，不需要额外搭配多组不同刚度的弹簧组合使用，有效简化了支撑结构的设计复杂度。在安装边界的校核上，除了径向间隙的预留，还需要考虑弹簧完全压并时的总高度，保证压并高度小于工位允许的最小安装间隙，避免弹簧被完全压死时出现塑性变形，影响长期使用的弹力稳定性，同时在弹簧的上下端安装位需要设计对应的定位止口，小端止口匹配弹簧上端内径，大端止口匹配弹簧下端外径，限制弹簧在工作过程中的径向窜动，保证弹力始终沿轴向输出，避免出现侧向分力带来的结构磨损。
