法兰安装式带出线弯支架传感部件结构

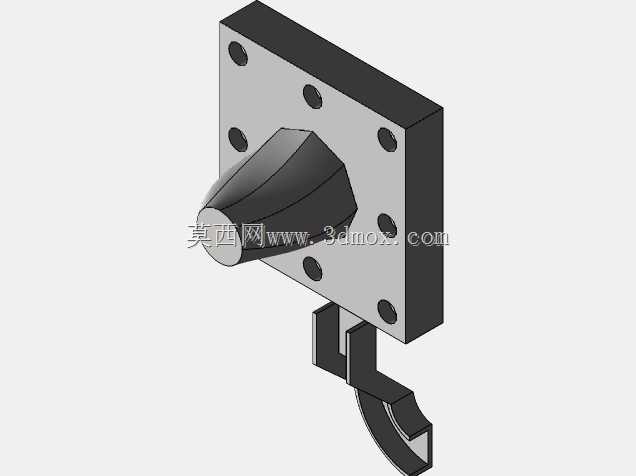

　　这款传感部件的结构设计，首先围绕工业现场的安装适配性做了核心考量，方形法兰安装基座上均匀布置8个安装通孔，孔位采用对称排布逻辑，可兼容多方向安装对位需求，安装面做了平面度公差约束，能保证与设备安装面的紧密贴合，避免长期运行中因安装间隙产生的振动偏移，保障检测精度的稳定性。前端的锥形检测头采用渐变截面设计，既可以缩减检测端的整体伸出长度，控制安装后的空间占比，又能对检测面做定向收束，减少周边杂散信号对检测结果的干扰，检测头与基座的衔接处做了圆角过渡处理，可避免应力集中，在设备存在小幅振动的工况下，降低衔接部位的疲劳断裂风险。

　　从实际应用场景来看，这类带弯型出线支架的传感部件，多用于设备内部走线空间受限的自动化产线工位，比如输送线的工件到位检测、工装夹具的位置确认、小型装配工位的行程限位场景，下方的L型弯支架专门用于出线端的导向固定，线缆从检测部件尾部引出后可沿支架弧度自然弯折走线，不需要额外增加线卡或走线槽，既避免线缆弯折半径过小导致的线芯断裂，也能防止线缆随意晃动触碰设备运动部件造成的线缆破损。在设计过程中，对安装边界做了明确的尺寸约束：法兰基座的厚度控制在合理范围，不会过度占用设备安装面的纵深空间，检测头的伸出长度适配常规的检测距离要求，出线支架的弯折弧度匹配工业线缆的最小弯折半径标准，支架末端的固定位可与设备侧壁或安装板做辅助固定，进一步提升整个部件的安装牢固度。

　　功能特性上，整个部件的结构拆分逻辑清晰，法兰基座作为核心承载件，同时承担检测头的定位、安装固定、线缆衔接的多重作用，检测头与基座的配合面采用止口定位设计，装配时可快速对位，不需要反复调整检测头的朝向，能大幅提升现场装配的效率。出线支架与基座采用分体式装配结构，可根据现场走线方向的实际需求调整支架的安装角度，适配不同方向的走线需求，不需要针对不同走线场景重新开模制作基座，有效降低了不同应用场景下的适配成本。在细节处理上，所有安装孔的孔口都做了倒角处理，既可以去除机加工产生的毛刺，避免安装时刮伤操作人员，也能在穿入安装螺丝时起到导向作用，提升安装的顺畅度。检测头的锥形表面做了均匀的壁厚设计，可保障内部检测元件的信号传输一致性，不会因壁厚不均导致信号衰减出现检测误差。

　　针对不同设备的安装场景，这款结构的法兰孔位采用通用化孔距设计，可与市面上多数同类型传感部件的安装孔位兼容，在老旧设备的传感部件替换场景中，不需要重新在设备安装面上打孔，直接对位原有孔位即可完成安装，能大幅缩短设备维护的停机时间。出线支架的长度经过多场景验证，既不会因为过短导致线缆弯折处贴近检测部件本体造成线缆磨损，也不会因为过长额外占用设备内部的走线空间，在紧凑安装空间内也能完成合理布线。整个部件的外形没有多余的突出结构，所有边角都做了钝化处理，在设备内部狭小空间安装时，不会与周边的管线、结构件产生干涉，安装人员在狭窄空间内操作时也不会被尖锐边角划伤。从结构强度角度考量，法兰基座采用实心结构设计，可承受安装时的螺丝锁紧力，不会因为锁紧力过大导致基座变形影响检测头的定位精度，出线支架采用带加强筋的弯折结构，在长期使用中不会因为线缆的拉扯出现支架变形，可长期维持线缆的走线形态，避免线缆移位带来的信号干扰或破损风险。
