带法兰安装基座的轴套类传感连接构件

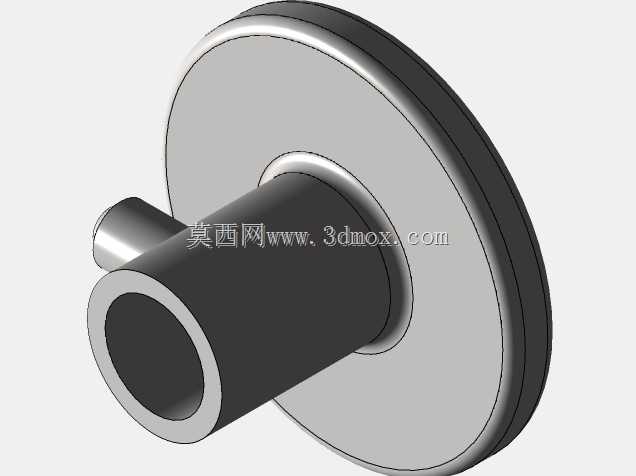

　　在工业传感检测的装配场景里，这类带法兰盘的轴套式构件常作为传感单元的安装承载基体使用，区别于常规光轴或无安装边的衬套，它的结构设计完全围绕传感元件的定位、走线防护以及现场快速装拆需求展开。从结构细节来看，构件主体为空心轴套结构，内孔可直接穿设传感线缆或是作为传感探头的伸缩导向通道，轴套外圆柱面做了两级台阶设计，靠近法兰盘的位置轴径更大，既可以提升和法兰连接位置的结构强度，避免长期受振动出现焊缝或连接位置开裂，也能在穿入设备安装孔时形成轴向定位面，不需要额外加装轴用挡圈就能限制轴向窜动。法兰盘为圆盘式结构，和轴套采用同轴一体化设计，盘体边缘做了圆角过渡，没有尖锐棱角，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中，

　　在设备运行产生持续振动的工况下，降低法兰盘根部出现疲劳裂纹的概率。法兰盘的厚度经过针对性设计，既不会因为过薄导致安装锁紧时出现盘体翘曲，也不会因为过厚占用过多安装空间，适配多数工业设备预留的传感安装位尺寸边界。从安装适配性来说，这类构件的轴段长度经过匹配设计，穿入设备安装面板后，轴端伸出长度刚好满足传感探头的探测距离要求，不会因为伸出过长导致探头被运动部件剐蹭，也不会因为伸出过短导致探测距离不足出现信号失真。法兰盘的安装面做了平面度处理，和设备安装面贴合时不需要额外加装太厚的密封垫片就能保证贴合紧密，避免设备内部的粉尘、切削液顺着安装间隙渗入传感安装腔，影响内部元件的使用寿命。在实际应用中，这类构件常配套在转速检测、

　　位置接近类传感装置上，轴套的空心结构除了穿设线缆，还可以在内部灌封密封胶，进一步提升防护等级，在有切削液飞溅、金属粉尘弥漫的机加工设备上使用时，能有效隔绝外界杂质对传感元件的侵蚀。设计过程中，轴套和法兰的同轴度公差控制在较高等级，保证轴套内孔穿设的传感探头和被测旋转部件保持正对，不会因为安装偏心导致探测信号出现波动，影响检测精度。和常规的传感安装支架相比，这种一体化轴套法兰结构不需要额外拼接多个零件，装配时只需要将轴段穿入预设安装孔，在法兰盘对应的安装孔位拧入紧固螺丝即可完成固定，大幅减少现场装配的工作量，也避免了多零件拼接带来的累积装配误差。构件的外表面没有多余的凸起结构，整体轮廓简洁流畅，

　　在设备运行时不会勾挂周边的管线或是其他运动部件，适配紧凑的设备内部安装空间。针对不同的安装工况，轴套的内孔尺寸可以根据配套传感探头的外径做适配调整，法兰盘的直径也可以根据安装面板的预留孔位做对应修改，不需要大幅改动整体结构就能满足不同场景的安装需求。在结构强度校核层面，法兰盘和轴套连接的根部做了圆弧过渡处理，在承受侧向安装应力或是设备运行带来的冲击载荷时，应力会沿着圆弧面均匀分散，不会在直角连接位置出现应力集中导致的断裂问题，满足工业场景长期连续运行的可靠性要求。这类构件的材质选择通常兼顾结构强度和防锈性能，在潮湿或是有腐蚀性介质的工况下也能长期使用，不会因为锈蚀导致拆卸困难或是结构强度下降。从功能实现角度来说，它既承担了传感元件的物理安装固定作用，也为传感线缆提供了防护通道，同时轴套的台阶面还能作为轴向定位基准，保证传感元件的安装位置精度，不需要反复调整探测距离就能获得稳定的检测信号，大幅降低现场调试的时间成本。在自动化生产线的输送设备、机床主轴转速检测、旋转工位位置检测等场景中，这类结构的构件都能发挥稳定的安装承载作用，相比分体式的安装支架，它的整体刚性更好，在设备高速运行产生振动的工况下，不会出现支架松动导致传感探头移位的问题，能长期保证检测信号的稳定性。
