大吨位撒布机用长轴式装配吊具结构

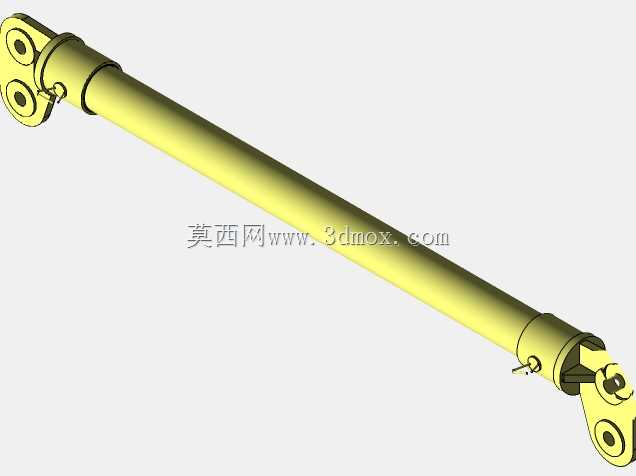

　　在大型工程撒布设备的整机装配、部件转运以及现场检修环节，这类长轴式装配吊具是衔接吊装设备与待装部件的核心受力构件，主要适配百吨级撒布机的大跨度传动、支撑轴系部件的吊装对位作业，解决大长度重型轴类部件在装配过程中易变形、对位精度差、吊装受力不均的实际工程问题。从结构设计逻辑来看，该吊具采用两端铰接式连接结构，主体为等径长轴杆身，两端分别设置双孔连接耳板与单叉铰接接头，这种非对称端部结构是为了匹配撒布机机架侧固定安装位与待吊装部件侧活动铰接位的不同接口形式，避免吊装过程中出现过约束导致的部件应力变形。杆身采用等截面实心圆轴结构设计，在满足大吨位吊装抗拉、抗扭强度要求的前提下，尽可能降低自身重量，减少吊装载荷的额外损耗，

　　同时长直杆身的直线度公差控制在千分之一以内，保证吊装对位时两端接口的同轴度偏差在装配允许范围内，减少人工对位的调整工作量。两端的连接耳板均采用加厚板材一体加工成型，铰接孔内预留了衬套安装位，实际使用时可根据吊装载荷等级更换不同耐磨材质的衬套，降低铰接部位的磨损速率，延长吊具的整体使用寿命，端部的锁紧销孔采用径向贯穿设计，配合开口销可实现吊装连接后的防脱锁止，避免作业过程中连接销脱出引发安全隐患。从安装边界来看，该吊具的总长度适配百吨级撒布机机架两侧安装位的跨距，两端连接耳板的孔距、孔径均与对应安装接口完全匹配，安装时无需额外加工过渡连接件，可直接通过铰接销与机架、待吊部件完成连接，杆身的外径尺寸经过空间校核，

　　吊装作业时不会与撒布机的料仓支架、传动护罩等周边构件发生运动干涉，可在设备内部狭窄的装配空间内完成吊装对位动作。在实际作业场景中，这类吊具不仅可用于撒布机生产车间内的整机装配工序，在设备转场后的现场安装、后期大修拆解轴系部件时同样适用，吊装过程中两端铰接结构可自适应小角度的位置偏差，抵消吊装启动、停止时的瞬时冲击载荷，避免刚性连接对轴系部件的配合面造成磕碰损伤。设计过程中针对长轴杆身的受力变形做了专项校核，在额定吊装载荷下杆身的最大扰度控制在装配允许的范围内，不会因杆身弯曲导致两端连接位出现错位卡滞，端部的单叉接头设置了侧向定位面，吊装对位时可通过定位面快速找准安装角度，减少反复调整的时间成本。不同于通用型吊装吊具，

　　该结构完全针对百吨级撒布机的轴系装配场景做了适配优化，没有多余的冗余结构，整体结构简洁可靠，维护时仅需定期检查铰接孔的磨损情况、锁紧销的完好状态即可，无需复杂的保养工序，能够很好地适配重型撒布设备装配、检修环节的吊装作业需求，解决大长度重型轴类部件吊装对位的实际工程痛点。
