带法兰安装座的传感检测端壳体结构

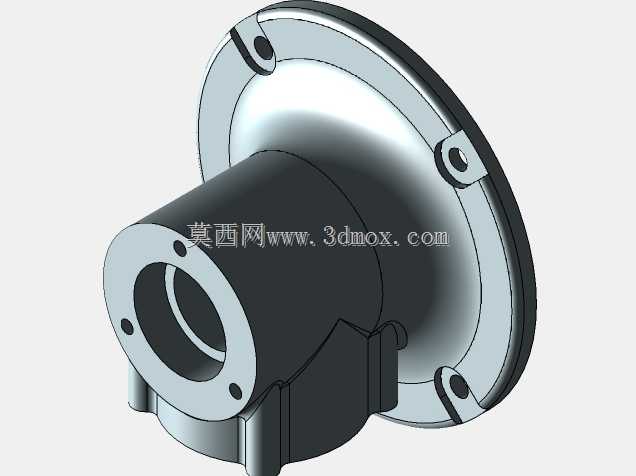

　　这款带法兰安装结构的传感检测端壳体，在工业传感检测场景中承担着核心防护与安装定位作用，常见于工业产线位置检测、流体管路参数监测、设备运行状态传感等工况，作为传感核心元件的承载外壳，既要为内部敏感元件提供密闭防护空间，隔绝车间内的切削液飞溅、粉尘侵入、轻微外力磕碰，又要通过自身的安装结构保证传感元件与被测对象的相对位置精度，避免因安装偏移导致检测数据出现偏差。从结构设计来看，主体采用一端带圆形法兰盘、一端延伸出圆柱腔体的构型，法兰盘上均匀分布四个带沉台的安装孔，沉台设计可以让内六角安装螺栓的头部完全沉入孔内，不会突出法兰安装面，既保证安装后法兰端面与设备安装基面完全贴合，没有凸起干涉，也能避免螺栓头受外力剐蹭出现松动。

　　法兰盘与圆柱腔体的过渡位置做了大圆弧过渡处理，没有尖锐的直角应力集中点，在采用压铸或者机加工成型时，能有效减少成型过程中的应力残留，后期设备运行产生振动时，也不会在过渡位置出现疲劳开裂的问题。圆柱腔体远离法兰的一端同样设置了带四个安装孔的端接法兰，这个端面用来对接传感元件的端盖或者接线引出结构，孔位的位置度公差控制在0.05mm以内，保证端盖安装后与腔体的同轴度，避免内部敏感元件安装出现偏斜。腔体侧面设计了两个对称的凸台定位结构，其中一个凸台带有卡扣式的走线槽位，用来固定传感元件的引出线缆，避免线缆在设备振动时出现拉扯，导致内部接线焊点脱落；另一个凸台为定位止口，安装时可以卡入设备安装位的对应凹槽内，

　　不需要反复调整对位就能快速找正安装角度，降低现场装配的调整难度。从安装边界尺寸来看，法兰盘的最大外径适配主流工业传感设备的通用安装开孔尺寸，圆柱腔体的外径小于法兰盘直径，安装时腔体部分可以直接穿入设备的预留安装孔内，只需要法兰端面贴合基面后锁紧四颗螺栓即可完成固定，不需要额外设计定制安装支架，能直接适配多数现有设备的传感安装位，减少设备改造的额外加工成本。腔体内部的空腔尺寸预留了足够的元件安装空间，既可以容纳主流的光电、压力、位移类传感核心组件，也预留了内部接线的弯折空间，不会出现元件装配时挤压线缆的问题。壳体的壁厚设计兼顾了结构强度与轻量化需求，法兰位置壁厚略大于腔体侧壁，因为法兰位置是螺栓锁紧的受力点，

　　稍厚的壁厚可以承受螺栓锁紧时的压紧力，不会出现法兰变形导致密封失效的问题；腔体侧壁采用均匀壁厚设计，在压铸成型时能保证材料流动均匀，不会出现缩孔、缺料等成型缺陷，同时均匀的壁厚也能让壳体的防护性能保持一致，不会出现局部壁厚过薄容易被外力击穿的问题。在实际工况使用中，这款壳体结构的防护等级可以满足IP65的使用要求，配合端面的密封垫圈安装后，能够直接用在有少量切削液飞溅的机加工产线、有轻度粉尘的物料输送设备上，不需要额外增加外置防护壳。其安装孔位的分布采用对称设计，不管是水平安装、垂直安装还是侧向安装，都能保证受力均匀，长期受设备振动影响也不会出现安装松动的问题。设计过程中还考虑了不同传感元件的适配性，圆柱腔体的内部直径采用行业通用的传感元件安装尺寸，不需要修改外部安装结构，只需要调整内部的少量定位结构，就能适配不同检测原理的传感元件，大幅提升了壳体的通用适配性，减少了同类型传感产品的外壳开模成本。
