多工位铰接式连杆传动构件结构设计

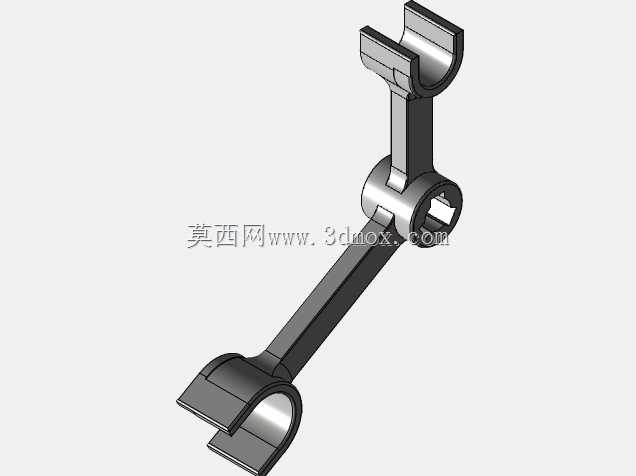

　　该铰接式连杆构件主要应用于需要多轴同步联动、往复力矩传递的机械设备传动链路中，常见于轻工包装设备的间歇送料机构、小型内燃机的气门联动组、纺织机械的摆臂传动单元以及自动化生产线的工位切换摆杆机构，可在两个固定铰接点与中间旋转支点之间实现定角度范围内的往复摆动传动，将旋转轴的圆周运动转化为两端铰接点的弧线往复动作，或是将两端执行端的直线往复动作汇总传递至中间转轴完成动力输出。从结构设计逻辑来看，构件整体采用三段式一体化布局，中间位置设置带内六角孔的圆柱铰接支座，该支座为整个构件的旋转支点，内六角孔可直接与配套的六角传动轴配合，无需额外键槽加工即可传递额定扭矩，避免了键连接带来的应力集中问题，支座外圆面做了加厚处理，

　　可承受往复摆动过程中产生的径向交变载荷，降低长期运行下的支座开裂风险。从中间支座向两个方向延伸出的杆臂采用变截面设计，靠近支座的杆臂根部厚度更大，向两端铰接部位逐步收窄，在保证整体结构刚性的前提下尽可能降低构件自重，减少往复摆动过程中的惯性力矩，降低驱动端的动力损耗。两端的铰接部位采用开式C型抱箍结构，抱箍内孔为光滑圆柱面，可与配套的固定铰接销轴形成间隙配合，抱箍开口处设置平行装夹面，安装时可通过配套的卡箍或是螺栓锁紧抱箍开口，调整与铰接销轴的配合间隙，补偿长期运行磨损带来的传动间隙，避免传动过程中出现冲击异响与定位精度下降问题。从安装边界尺寸来看，中间铰接支座的轴向厚度与杆臂宽度保持一致，安装时不会额外占用轴向安装空间，

　　两端铰接孔的中心距经过精确计算，可匹配对应传动机构的行程要求，安装时需保证中间转轴与两端铰接销轴的平行度误差控制在0.02mm以内，避免杆臂运行过程中出现卡滞、偏磨问题。构件的所有棱边均做了R1.5的圆角过渡处理，既可以消除加工过程中产生的应力集中点，提升构件的疲劳强度，也可以避免安装调试过程中尖锐棱边划伤操作人员。在实际选型应用中，该构件可根据传递扭矩的大小选择对应材质，小载荷轻载工况下可采用工程塑料注塑成型降低成本，中载工况下可采用45号钢调质处理后做表面发黑防锈，重载冲击工况下可采用40Cr材质锻造后做淬火处理，提升铰接部位的耐磨性能。设计建模过程中，需要重点校核杆臂根部的弯曲强度、中间铰接孔的挤压强度以及两端抱箍的锁紧力，

　　保证在额定载荷下杆臂的变形量控制在0.05mm以内，避免因构件变形导致传动精度超差。同时需要注意两端铰接孔与中间转轴孔的中心距公差，需控制在±0.01mm范围内，否则会导致传动过程中出现死点、卡滞，或是与周边其他传动构件发生运动干涉。该类连杆构件相比单臂铰接杆，可同时驱动两个工位的执行部件动作，简化传动链路的结构布局，减少传动环节的零件数量，降低设备整体的装配复杂度与后期维护成本，在中小载荷的往复传动场景中具备较高的应用性价比。建模时对所有配合面均预留了合理的安装间隙，中间铰接孔与传动轴的配合采用H7/k6过渡配合，两端抱箍内孔与铰接销轴采用H8/f7间隙配合，既可以保证传动过程中无明显晃动，也可以保证铰接转动的顺畅性，避免出现过盈配合导致的转动卡滞问题。
