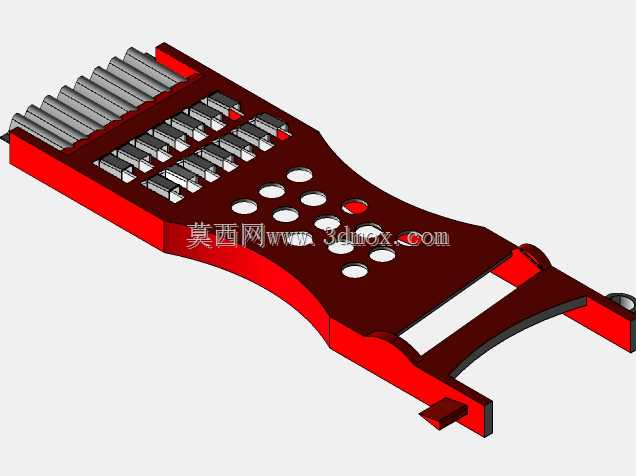

在工业传感信号采集的现场布线场景里,这类集成式转接承载结构的应用十分普遍,尤其是多测点集中的设备状态监测工位,往往需要同时接入十数路不同类型的传感元件,零散的接线不仅会占用控制柜内大量走线空间,后期排查线路故障时也会因为线束杂乱大幅提升运维难度,这款承载结构的设计初衷就是解决这类密集测点的布线规整问题。从实际功能来看,板体一侧排布的多组平行插装位,是用来匹配标准引脚的传感信号输出端,每一组插装位都对应独立的信号走线路径,板面上预留的不同孔径圆孔,一部分是用来安装状态指示元件,比如对应每路信号的通断指示灯,另一部分是固定孔位,用来将整个板体锁附在设备侧壁或者控制柜内的安装梁上,板体末端的异形开口与卡扣结构,
是为了适配特定规格的快插接线座,不需要额外螺丝固定就能实现对接端的快速卡装,减少现场装配的工时消耗。设计阶段首先要考虑的是信号之间的抗干扰间距,不同电压等级的信号插装位之间预留了足够的爬电距离,避免强电信号对微弱的传感模拟信号造成串扰,板体的轮廓做了异形收窄处理,不是规则的矩形结构,是因为安装位置的侧边有突出的设备结构件,收窄的轮廓可以完美避开干涉区域,不需要额外调整原有设备的布局就能直接装进去。板体的整体厚度控制在适配标准插针焊接的尺寸,插装位的槽深刚好能让插针完全穿入板体,背面预留的焊盘空间足够堆锡加固,应对设备运行时的持续振动也不会出现焊脚松脱的问题,边缘的红色包覆结构是绝缘防护层,
避免板体边缘的裸露基材接触到金属柜体造成信号短路,同时也能提升板体边缘的结构强度,拿取装配时不会因为轻微磕碰出现基材崩边。安装边界方面,板体最宽处的尺寸刚好适配常用的100mm宽度安装槽,末端的两个卡扣间距匹配市面上主流的快插连接器安装孔距,固定孔的位置避开了板内的走线区域,锁螺丝时不会损伤内部的导电通路,插装位的排布间距和常用的多芯排线插头尺寸完全匹配,插装后不需要额外整理线束就能直接扣上排线保护盖。在生产线的多点位温度、振动传感监测场景里,这类转接板可以把分散在设备不同位置的传感信号先集中转接,再通过一根集成排线传输到采集终端,相比传统的每根传感器单独拉线的方式,能减少70%以上的柜内走线量,
后期更换传感器时只需要拔下对应插座位的元件,不需要拆解整束线束,运维效率提升非常明显。设计时还特意在板体上预留了几个冗余的安装孔位,既可以用来加装屏蔽罩固定件,在强电磁干扰的工位上加装金属屏蔽层提升信号稳定性,也可以作为扩展位,后续需要增加测点时不用重新设计整个板体,直接在冗余位置加装插装位就能实现功能扩展。板体表面的开孔做了倒角处理,安装指示元件时不会刮伤元件的引脚绝缘层,插装位的槽口做了导向斜角,插装传感元件时能自动对位,不需要反复调整引脚位置就能顺利插到底,减少装配时的引脚弯折损坏概率。
