轻型载货汽车底盘结构三维数模

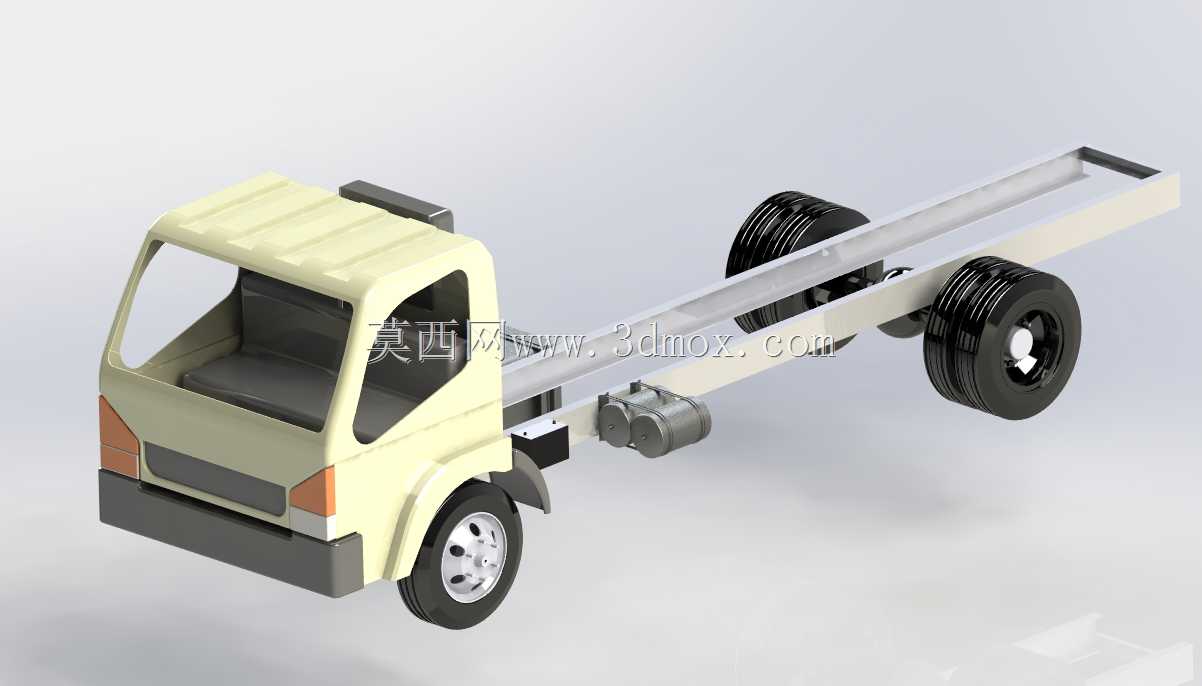

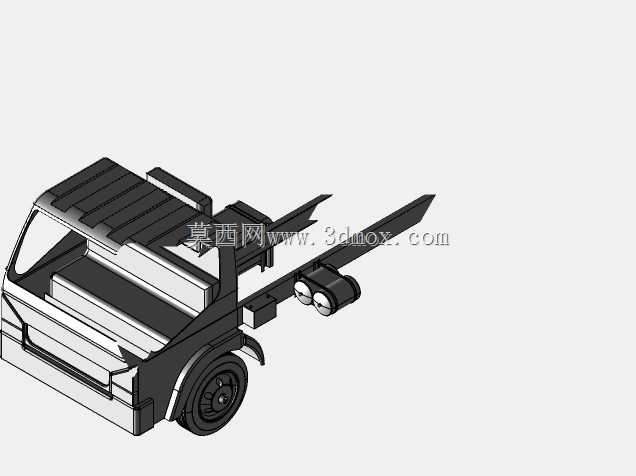

　　在城配物流、市政作业、短途转运等场景中，轻型载货汽车的底盘作为核心承载基体，直接决定了上装适配性、行驶稳定性与载荷冗余度，本次呈现的三维结构完整还原了平头轻卡底盘的核心组成，覆盖从驾驶室安装位到后桥末端的全段结构，可作为上装改装、结构校核、教学演示的基准参考。从实际工程落地的角度看，这类底盘的设计首先要平衡转弯半径与货箱长度的矛盾，模型中驾驶室采用短前悬平头布局，将发动机、转向机构的安装空间压缩在驾驶室下方区域，在保证驾驶员前方视野满足GB7258要求的前提下，尽可能拉长纵梁的有效承载段，适配栏板、厢式、冷藏、环卫作业等多种上装的安装需求。纵梁采用变截面槽钢结构，从驾驶室下方到后桥位置的截面高度逐步提升，

　　对应行驶过程中弯矩的分布规律，避免等截面梁带来的重量冗余，纵梁上预留的标准化安装孔位，可直接匹配燃油箱、储气筒、电瓶架、侧防护支架等附件的安装，无需二次打孔破坏纵梁结构强度。行走系统的建模还原了前桥独立悬架与后桥钢板弹簧非独立悬架的匹配逻辑，前轮的转向节主销后倾角、内倾角参数均按照实际轻卡的行驶调校值设定，保证低速转向回正性与高速行驶的直线稳定性，后轮采用双胎并装结构，匹配重载工况下的接地面积需求，轮胎的断面宽度、轮辋偏距参数严格对应城配轻卡的常用规格，避免轮距过宽导致的上牌合规问题，也防止轮距过窄带来的侧倾风险。传动系统部分，模型完整呈现了变速箱输出端到后桥主减的传动轴布置，考虑到轻卡底盘在空载、重载状态下车桥与车架的相对位移，

　　传动轴的滑动花键行程预留了足够的伸缩量，避免极限工况下的传动轴脱开或顶死问题，排气系统的吊挂点位置沿着纵梁内侧布置，避开上装的安装区域，同时保证排气方向不会直吹轮胎或线束。在安装边界的设计上，驾驶室悬置点采用四点橡胶减震结构，可过滤行驶过程中来自路面的高频振动，提升驾乘舒适性，车架后端的拖钩安装位、后防护安装孔均按照法规要求预留位置，上装改装时只需匹配对应孔位即可完成固定，大幅缩短改装周期。从结构设计的思路来看，这类底盘的建模过程优先保证各部件的装配干涉检查，比如转向轮在最大转角状态下与纵梁、驾驶室轮罩的间隙预留了足够的安全距离，制动管路、线束的走向沿着纵梁内侧的线槽布置，避免与运动部件发生摩擦干涉，

　　燃油箱的安装位置避开了侧面碰撞的高频区域，同时保证加油口的操作便利性。对于三维建模从业者而言，这个数模可拆解为驾驶室壳体、车架总成、前后桥、车轮、传动附件等多个独立子装配，每个子装配的配合关系均按照实际生产的装配工艺设定，可直接用于生成工程图、进行有限元分析的前处理，也可作为商用车底盘设计的参考基准，帮助设计人员快速理解轻卡底盘的载荷传递路径：货箱载荷通过纵梁传递到前后悬架，再经过车桥、轮胎传递到地面，转向力通过转向拉杆传递到前轮，制动力矩通过制动鼓、车桥反向传递到悬架与车架，整个力流路径在模型中通过部件的连接关系清晰呈现，无需额外标注即可理解各部件的受力工况。在实际选型过程中，设计人员可基于这个数模调整轴距、板簧刚度、轮胎规格等参数，快速衍生出适配不同货箱长度、不同额定载荷的底盘变体，比如缩短轴距适配城市狭窄街巷的配送需求，加长轴距适配长尺寸货物的运输，调整后桥速比适配山区路段的动力需求，整个参数化的结构逻辑为后续的变型设计预留了足够的调整空间。
