自卸半挂车海沃液压举升系统结构

　　在大宗散料公路转运场景里，自卸半挂车的举升执行部件直接决定卸料效率与作业可靠性，这套带HYVA 5780液压缸的半挂车结构，完全围绕散装物料运输的实际工况做结构匹配。日常作业中，这类半挂车多用于砂石料、建筑渣土、煤炭、矿石等散堆装货物的中长途转运，卸料时无需额外配属装载机或人工辅助，依靠液压系统顶起货厢即可完成整厢物料的倾卸，能大幅压缩货场周转时间，尤其适合无固定装卸设备的野外工地、矿山临时卸料点作业。

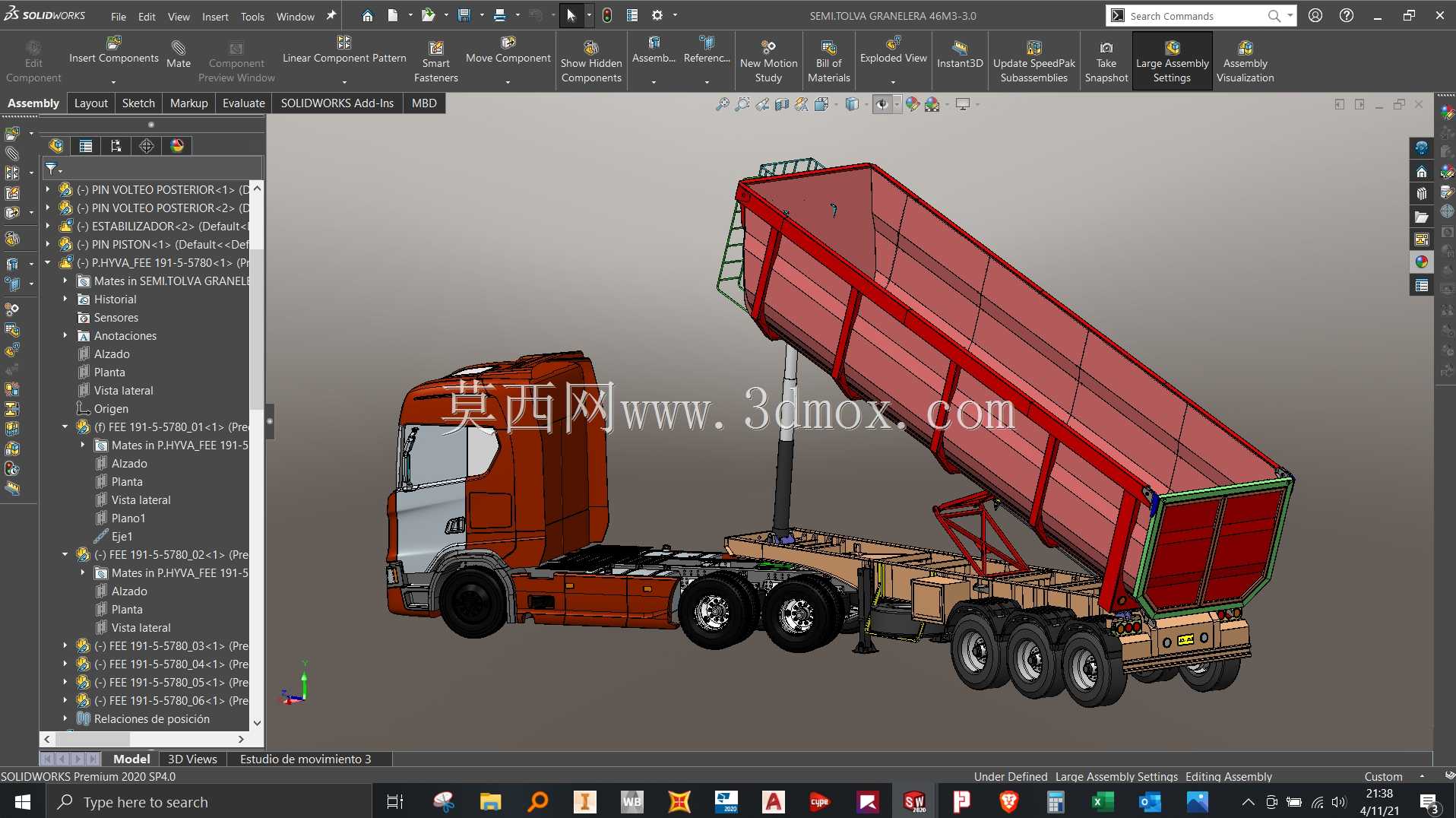

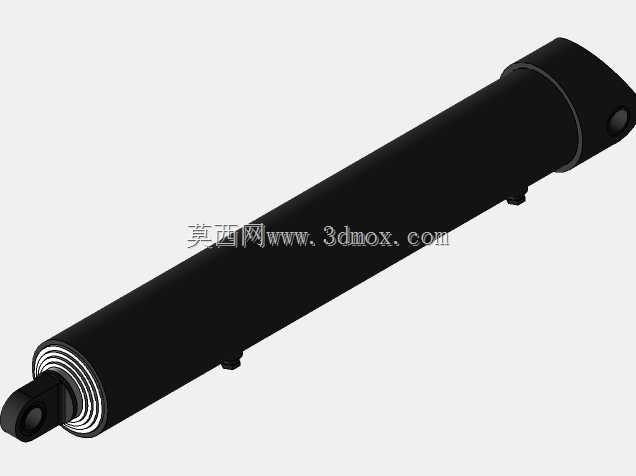

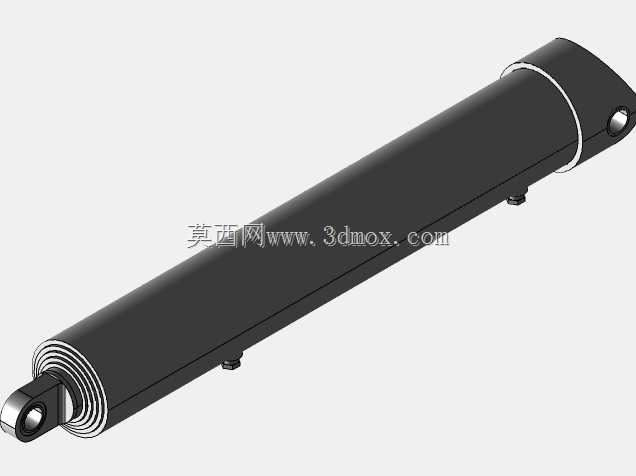

　　从功能实现逻辑来看，整套结构的核心是前置式单级液压举升缸，布置在牵引车与半挂车连接区域的上方，举升支点靠近半挂车前端，相比中置举升结构，这种布置能让货厢举升时的受力更均匀，避免重载工况下货厢底板出现局部应力集中。举升缸的上下铰接点分别做了加强处理，上铰接座与货厢前端的加强横梁焊接为一体，下铰接座固定在半挂车车架的鹅颈部位，两个铰接点都预留了足够的摆动间隙，适配举升过程中缸体角度随货厢抬升产生的连续变化，不会出现铰接卡滞导致的缸体侧向受力问题。

　　设计过程中首先要匹配整车的载重边界，半挂车的三轴承载结构对应总重限值下的散料装载量，液压缸的推力参数完全匹配满载货厢的举升阻力，同时预留15%以上的推力冗余，避免物料偏载、冬季物料冻结粘附货厢时出现举升力不足的问题。货厢采用矩形截面的边板加横纵筋结构，侧板外侧的竖向加强筋等距布置，底板下方的纵梁直接贯通至车尾铰接点，举升时整个货厢的受力能通过纵梁均匀传递到车架与举升缸，不会出现货厢变形翘曲。车尾的铰接支座采用加厚钢板焊接，与车架尾部的连接位置做了双层板加强，保证货厢举升到最大角度时，铰接位置能承受整厢物料的侧向分力，不会出现焊缝开裂或支座变形。

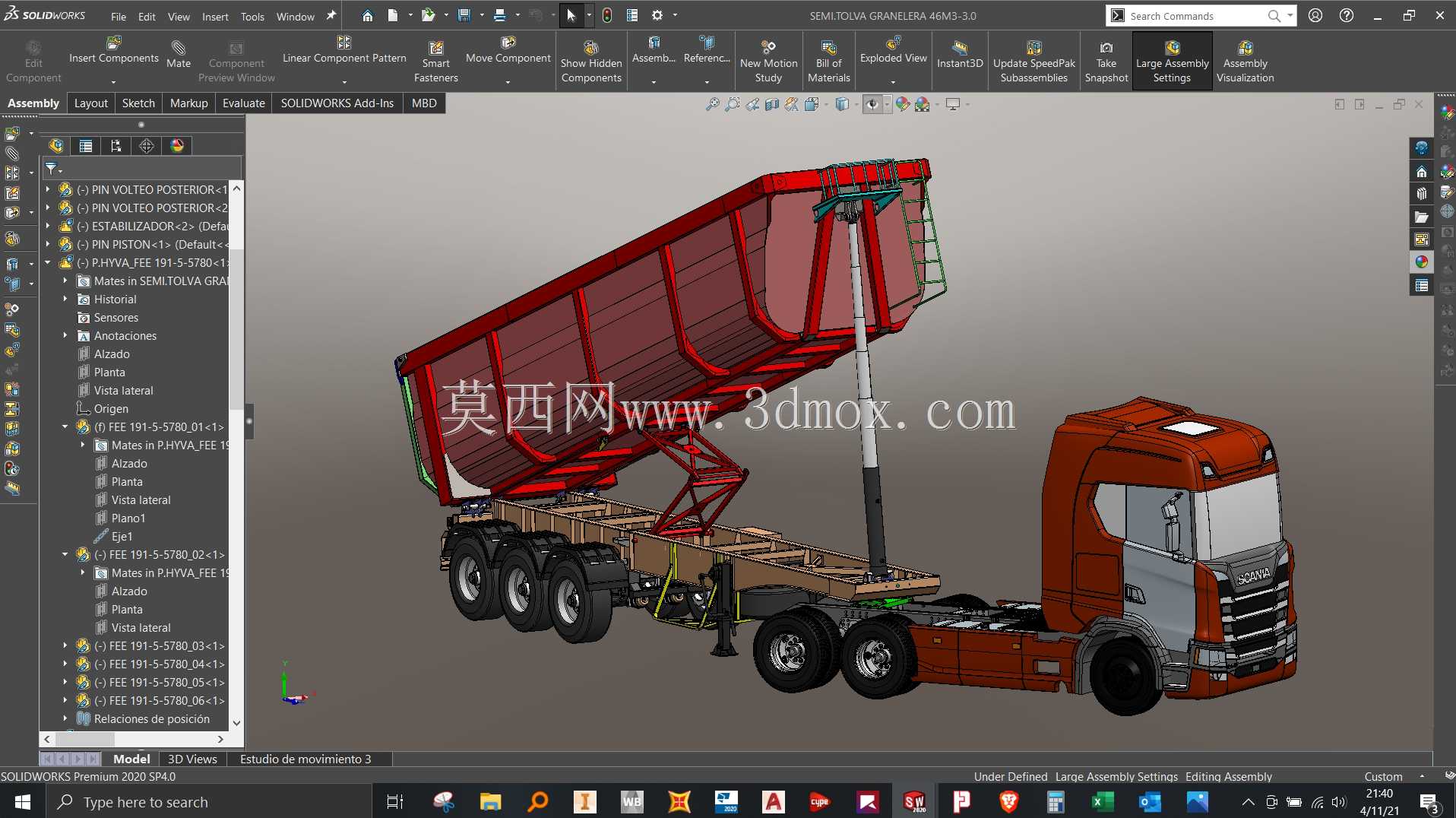

　　安装边界上，液压缸完全缩回时的整体高度不超过半挂车鹅颈的上部轮廓，不会影响牵引车与半挂车的正常转向，也不会在行驶过程中与驾驶室后部发生干涉。举升缸的液压管路沿车架内侧布置，避开行驶过程中容易被碎石击打、被轮胎卷带杂物剐蹭的区域，管路固定点间隔控制在合理范围，避免车辆颠簸时管路出现晃动磨损。货厢举升的最大角度匹配散料的安息角设计，举升到极限位置时货厢倾角能保证粘性较强的湿土、矿粉也能完全滑出，不会出现物料残留。同时车架上设置了举升限位的机械挡块，当液压缸伸到设定行程时，挡块会接触货厢底部的限位座，避免液压缸过伸导致的结构损坏。

　　细节结构上，货厢侧面设置了上下的爬梯结构，方便作业人员登顶清理残留物料、遮盖篷布，爬梯的踏步做了防滑处理，与货厢侧板的连接点都做了局部加强，避免人员踩踏时出现变形。半挂车的支腿结构布置在车架前部，摘挂时能稳定支撑半挂车前端重量，举升作业时支腿伸出配合驻车制动，能避免车辆出现前倾失稳。车轮配置采用前导向轮加后重载驱动轮的牵引车匹配三轴半挂车轮组，轮距与轴距完全符合公路运输的外廓尺寸要求，能满足常规等级公路的通行条件。整套结构的所有受力连接位置都做了应力释放处理，焊接位置避开应力集中的截面突变处，长期重载举升作业下也能保证结构疲劳寿命满足使用要求。
