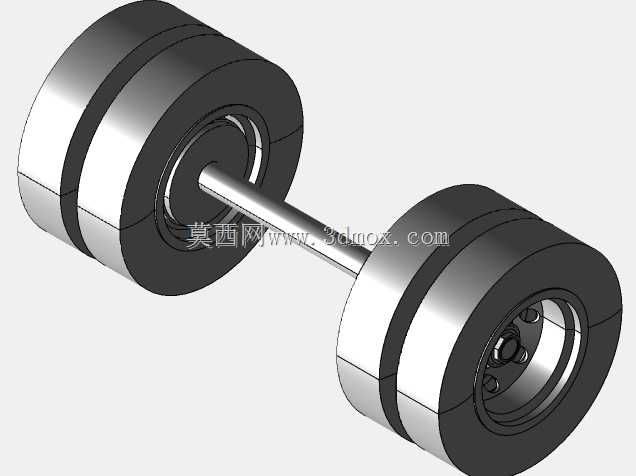

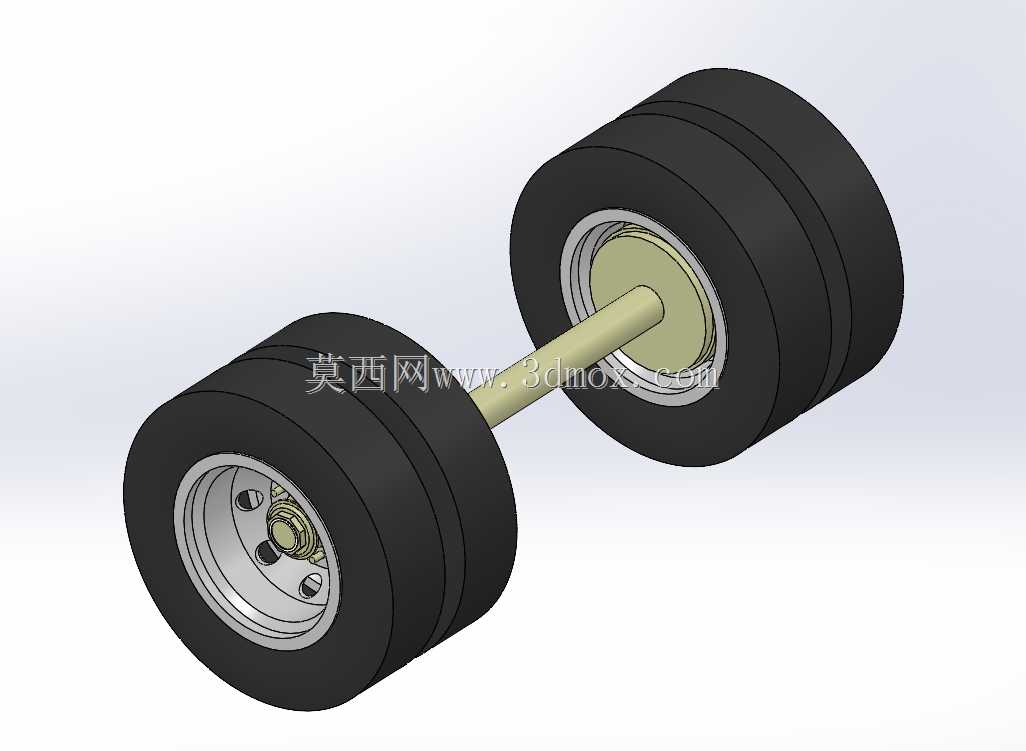

半挂车双联轮胎车桥总成结构设计

　　在公路货运半挂车的行走系统设计中，车桥作为承载整车载荷、传递行驶动力与制动力的核心部件，其结构合理性直接决定车辆的载重能力、行驶稳定性与轮胎使用寿命。本次呈现的双联轮胎车桥结构，是针对中重型半挂车重载工况开发的行走单元，区别于单轮胎配置的轻载车桥，双侧双胎并装的结构能够将单轮接地载荷分散到四个轮胎触地面，在标准公路运输工况下可适配总质量30-40吨级的半挂车厢，常见于仓栅式半挂、厢式半挂、平板半挂等常规货运车型的非驱动后桥配置。从结构设计逻辑来看，该总成以整体式实心车轴作为核心承载基体，车轴采用调质合金钢材质加工，轴身直径根据额定载荷匹配，两端轴头位置加工有轴承安装位、轮毂密封位与锁紧螺纹，确保轮毂转动时的同轴度与承载强度。

　　双侧轮胎采用同规格载重子午线轮胎并装设计，双胎之间预留标准散热间隙，避免重载行驶时轮胎形变后相互摩擦产生过热爆胎风险，轮辋采用钢制多螺栓孔结构，与轮毂上的安装止口精准配合，螺栓孔分布圆直径严格匹配行业通用规格，可兼容多数主流品牌的载重轮辋配件，降低后期运维的配件替换成本。轮毂部分集成了轴承安装腔、制动连接法兰与轮辋定位止口，内部配置双列圆锥滚子轴承，可同时承受径向载荷与车辆转向、颠簸时产生的轴向冲击，轴承外侧配置组合式油封结构，防止润滑脂泄漏同时阻挡路面泥水、粉尘进入轴承腔，延长轴承维护周期。车轴中部的轴身设计为等直径圆截面结构，可直接适配半挂车悬架的板簧安装座，安装座的中心距按照常规半挂车的悬架宽度设计，

　　无需额外改装即可匹配主流的钢板弹簧悬架或者空气悬架安装接口，车轴两端的轮距参数严格符合公路货运车辆的外廓尺寸限值要求，确保安装后轮胎外侧与车厢侧边的距离符合法规要求，不会出现轮胎超出车厢宽度的违规问题。从安装边界来看，该总成的整体长度根据轮距确定，车轴两端轴头伸出轮辋外侧的长度预留了制动鼓、制动气室的安装空间，可直接匹配鼓式制动组件的安装需求，无需对轴头进行二次加工；双胎并装后的总宽度经过校核，在车辆满载最大侧倾角度下，轮胎不会与车架纵梁、悬架拉杆发生运动干涉，车轴的上下跳动行程范围内，轮胎与翼子板的间隙始终保持在安全值以上，避免颠簸路面行驶时轮胎磕碰翼子板。在实际应用场景中，这类双联轮胎车桥多用于半挂车的随动承重桥，

　　不承担驱动功能，主要作用是承载车厢传递的垂直载荷，同时在车辆制动时通过轮毂上连接的制动组件提供制动力，双胎配置的设计除了提升承载能力外，还具备冗余安全特性，当行驶中单条轮胎出现爆胎故障时，同侧另一条轮胎仍可临时支撑车辆载荷，让车辆能够平稳滑行至应急停车区域，避免单胎爆胎后车辆瞬间失稳引发侧翻事故。设计过程中针对车轴的受力情况做了有限元校核，在满载冲击工况下，轴身最大应力位置集中在板簧安装座与轴头过渡区域，应力值远低于材料的屈服强度，确保重载颠簸路面下不会出现轴身断裂的风险；轮毂的螺栓连接位置经过扭矩校核，按照标准扭矩紧固后，轮辋与轮毂之间的摩擦力可完全传递行驶与制动时的扭矩，不会出现螺栓松动或者轮辋打滑的问题。轮胎与轮辋的配合尺寸严格遵循载重轮胎的装配标准，轮辋的胎圈座角度与直径公差控制在标准范围内，确保轮胎充气后胎圈与轮辋紧密贴合，不会出现轮胎漏气或者胎圈脱出的故障。
