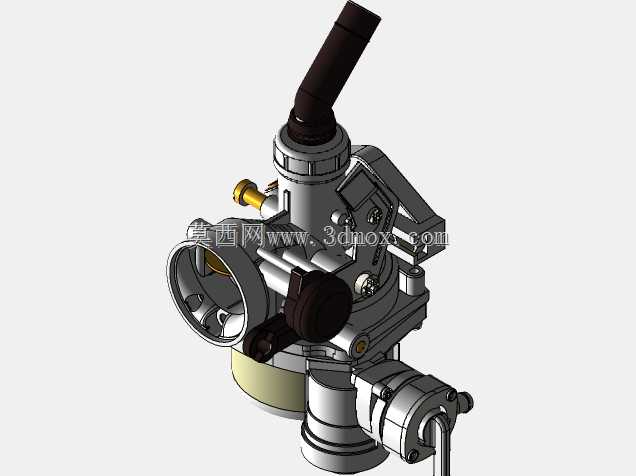

摩托车化油器精密结构三维数模

　　这套化油器三维数模完整还原了柱塞式化油器的全部内部与外部结构，覆盖了燃油供给通路、空气进气通路、节气门调节机构、怠速油路、主供油油路、启动加浓机构的所有零件细节，建模过程中严格遵循小排量内燃机化油器的实际装配逻辑，所有配合面均保留了实际生产中的公差预留间隙，可直接用于同类型产品的结构参考、逆向校核或者教学演示场景。在通用小型内燃机领域，这类化油器多用于跨骑式摩托车、轻便摩托、通用小型汽油机动力设备，核心作用是根据发动机不同工况的进气负压，自动匹配对应浓度的油气混合物，保证内燃机在怠速、中低负荷、全负荷、冷启动等不同工况下都能获得合适的空燃比，避免出现混合气过浓导致的积碳、油耗过高，或是混合气过稀导致的动力不足、回火放炮等问题。

　　从结构设计逻辑来看，数模中完整呈现了柱塞式节气门的斜切油针配合结构，油针通过卡簧固定在节气门柱塞上，随柱塞升降改变主量孔的通流截面积，在节气门开度从小到大的过程中，油针逐步提升，主量孔的燃油流通面积同步增大，匹配进气量的提升幅度，保证中低转速区间的空燃比稳定；浮子室部分的结构还原了浮子臂、针阀、油室密封面的配合关系，浮子随油面高度升降带动针阀开闭进油口，始终维持浮子室内的油面高度在设计值范围内，避免油面过高导致的燃油溢出或是油面过低导致的供油不足。数模中还保留了怠速调节螺钉、混合气调节螺钉的细牙螺纹结构与前端锥面密封结构，实际使用中这两个螺钉分别用于调整怠速时节气门的最小开度，以及怠速油路的燃油通流量，实现怠速工况的稳定运转；

　　侧面的启动加浓结构也就是风门结构，建模时还原了风门转轴、风门挡板的转动限位结构，冷启动时关闭风门可以大幅提升进气负压，吸出更多燃油形成浓混合气，满足冷机启动的需求。从安装边界来看，数模的进气端接口、发动机对接端接口均按照通用小排量摩托化油器的标准安装尺寸设计，进气端预留了空气滤清器的安装卡箍位，对接发动机端保留了进气歧管的密封面与固定螺栓孔位，侧面的油门拉线安装位、燃油管接口、通气管接口的位置与尺寸均符合实际装配要求，整体外形的凸起结构、安装避让位都做了还原，不会出现装配时与周边车架、线缆、管路干涉的问题。建模过程中对所有运动部件的行程都做了限位校核，节气门柱塞的上下行程、风门的转动角度、浮子的摆动范围都和实际产品一致，

　　没有出现运动干涉的问题，所有密封槽的尺寸、密封圈的安装位都按照橡胶密封件的压缩比要求设计，保证装配后的密封性能。对于结构设计从业者来说，这套数模可以直观理解化油器的油路气路走向，掌握不同工况下的燃油供给调节逻辑，在做小型内燃机动力配套、改装部件设计时，可以直接参考其接口尺寸与安装边界，减少前期测绘的工作量；对于三维建模学习者来说，这套数模包含了薄壁壳体、精密轴类、细小弹簧、密封件、紧固件等多种类型零件的建模思路，能练习复杂装配体的配合关系设置、运动干涉检查等实用技能。
