迷你气动手持式按压发声信号装置

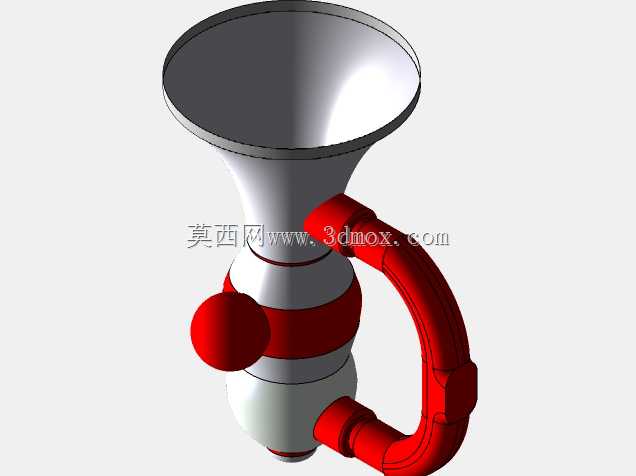

　　这类小型气鸣信号装置，多应用在狭小作业空间的临时警示、小型游乐设施的互动发声、便携应急信号传递场景中，区别于常规电驱动喇叭，它完全依靠气流振动发声，无需外接电源，在无供电条件的户外作业、临时施工点位、小型移动设备上都能适配使用。从结构设计逻辑来看，整体采用流线型扩音腔体搭配侧置弯管气路的布局，顶部的扩口段做了渐变锥面设计，内壁光滑过渡无突变台阶，能够让气流振动产生的声波在腔体内形成均匀反射，顺着扩口方向向外传递，减少声能在腔体内部的耗散，保证发声响度的同时，不会出现尖锐的破音问题。侧置的红色弯管是气流的导通路径，管壁做了等壁厚设计，弯曲段的曲率半径经过反复校核，既保证气流通过时的阻力处于较低区间，

　　又能让整体结构的握持手感更贴合人手虎口的弧度，长时间握持操作也不会出现硌手的问题。腔体中部的红色环形箍带，并非单纯的装饰结构，它是上下腔体的连接锁紧结构，采用过盈配合加定位卡榫的设计，装配时不需要额外的紧固件，直接对准卡槽压合即可完成上下腔体的固定，既保证了腔体的气密性，又能在后期维护时快速拆分，清理腔体内积存的灰尘与杂物。侧面突出的红色球形按键，是气路的触发开关，按键的球面弧度匹配手指指腹的按压曲面，按压行程控制在3-5mm区间，按压力度设置在15-20N，既不会因为轻微触碰出现误触发，又能保证操作人员戴薄型劳保手套时也能轻松按动触发。按键内部集成了复位弹簧与单向气阀结构，按下时气路导通，外部空气顺着弯管进入腔体，

　　冲击腔体内的振动簧片发声，松开按键时弹簧自动复位，气路快速切断，发声立刻停止，不会出现余音拖沓的问题。从安装与适配边界来看，整体结构的最大外径不超过80mm，总高度控制在150mm以内，整体重量控制在200g上下，不需要额外的固定支架，单手握持即可操作，也可以通过配套的卡箍固定在小型设备的操作杆、扶手位置，作为固定点位的信号提示装置使用。设计过程中，所有转角位置都做了R2以上的圆角过渡，没有尖锐的棱角结构，避免在使用过程中划伤操作人员，外露的红色部件全部采用耐候性工程塑料材质，能够在-10℃到60℃的环境温度区间内正常工作，不会因为低温出现脆裂、高温出现形变的问题。气路的所有连接位置都做了密封槽设计，装配时配套硅胶密封圈，

　　能够保证在常规淋雨、高湿度环境下，不会出现气路泄漏导致的发声响度下降问题。腔体内部的振动簧片采用不锈钢材质，厚度经过多轮调试，保证气流通过时的振动频率处于人耳最敏感的1-3kHz区间，即使在周边有一定环境噪音的场景下，发出的提示音也能清晰被周边人员捕捉到，不会被背景噪音掩盖。不同于大型工业警示喇叭的高分贝设计，这款迷你装置的发声响度控制在80-90分贝区间，既能够满足近距离的信号提示需求，又不会因为音量过大对操作人员的听力造成损伤，适合在相对封闭、人员距离较近的作业场景中使用。在建模过程中，所有配合面的公差都按照IT12级精度设置，既保证3D打印或者小批量注塑生产时的装配兼容性，又不会因为公差要求过高提升不必要的加工成本，所有壁厚都控制在2-3mm区间，保证结构强度的同时，尽可能降低整体重量，适配手持使用的需求。
