195/55R16规格乘用车子午线轮胎结构

　　日常做整车底盘匹配的时候，轮胎作为和地面直接接触的唯一部件，很多刚入行的结构工程师容易只盯着轮毂参数做匹配，忽略轮胎本身的结构细节对整车性能的影响。这次做的这款195/55R16规格的轮胎，是A级家用乘用车最常用的配套尺寸之一，胎面宽度195mm，扁平比55，适配16英寸轮辋，载荷指数87对应单胎额定承载545kg，速度级别V对应最高允许行驶时速240km/h，完全覆盖家用车日常通勤、高速行驶的全场景使用需求。

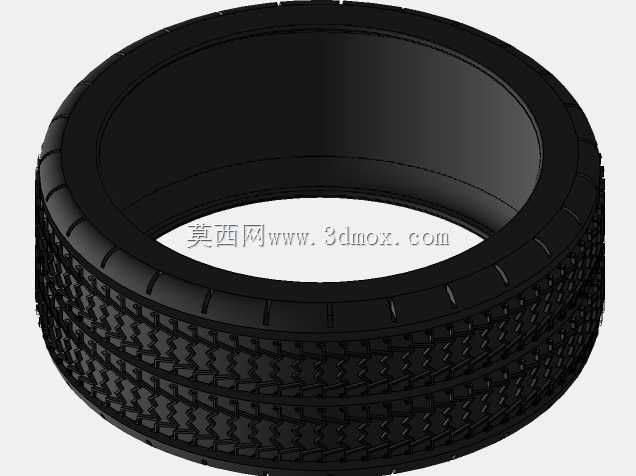

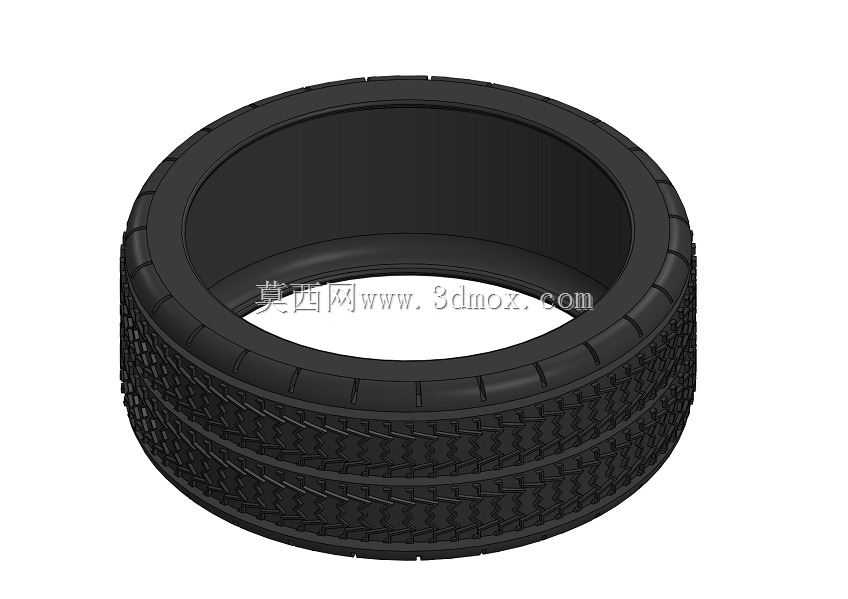

　　从实际应用场景来看，这个规格的轮胎大多装配在紧凑级家用轿车、小型SUV的低配版本上，日常行驶覆盖城市铺装路面、高速公里、轻度非铺装碎石路面，需要同时兼顾干湿地抓地力、滚动阻力、行驶噪音、耐磨性能几个互相制衡的性能指标。做三维结构建模的时候，首先要还原轮胎的多层复合结构，最外层的胎面部分，要把主排水沟槽、辅助细沟槽、胎面花纹块的排布完全做出来，四条纵向主沟槽深度控制在7.5-8mm，宽度8-10mm，保证雨天行驶时的排水效率，避免高速水滑现象；横向的细沟槽和刀槽花纹，要兼顾转弯时的侧向抓地力，同时避免花纹块过大导致的行驶噪音升高。

　　胎侧部分的建模要还原实际的弧度变化，胎侧厚度在5-6mm左右，既要保证行驶时遇到路肩冲击、路面坑洼时的缓冲能力，又要避免胎侧过软导致的转向侧偏过大，影响操控响应。和轮辋配合的胎圈部分，要严格按照16英寸轮辋的座圈尺寸做配合边界，胎圈内部的钢丝圈结构要做出来，保证轮胎充气后和轮辋的紧密贴合，不会在高速行驶、急加速急减速时出现胎圈滑移、漏气的问题。

　　很多工程师做整车装配的时候，容易忽略轮胎的动态变形边界，其实车辆满载、过坑洼路面、转向打满的时候，轮胎会有一定的形变量，建模的时候要预留足够的轮拱间隙，尤其是转向时胎肩和轮拱内衬、悬架摆臂的安全距离，要留足20mm以上的余量，避免极限工况下出现干涉。另外胎面的花纹排布，要做节距错位设计，避免同节距花纹重复接地产生的共振噪音，这也是为什么实际量产轮胎的花纹块不是等距排布的原因，建模的时候如果把花纹做成等距结构，后续做NVH仿真的时候就会出现和实际情况偏差很大的结果。

　　从设计思路上来说，这个规格的轮胎不需要做偏向性能的半热熔配方结构，也不需要做越野胎的大块花纹，核心是平衡日常使用的综合性能：胎面中央的连续花纹条保证高速直线行驶的稳定性，胎肩位置的大块花纹保证转弯时的侧向支撑，纵向沟槽保证排水，细刀槽切断水膜提升湿地抓地力，同时花纹块的刚度要匹配日常行驶的接地压力分布，避免局部磨损过快导致的偏磨问题。

　　实际装配的时候，轮胎和轮辋的配合要注意定心精度，胎圈座的锥度要符合标准轮辋的15度锥面设计，充气后胎圈能均匀涨开贴合在轮辋上，动平衡校正的时候，平衡块的安装位置要避开气门嘴，同时轮胎的轻点标记要对准气门嘴位置，减少平衡块的使用量。另外轮胎的滚动半径要和整车的车速表标定匹配，195/55R16规格的轮胎滚动半径大概在317mm左右，建模的时候要把自由状态、额定充气压力下、满载承载下的半径变化考虑进去，避免车速表标定出现过大偏差。

　　很多新手做建模的时候容易把轮胎做成完全光滑的圆环，或者忽略胎侧的标识区域、花纹的细节结构，其实这些细节不仅影响外观展示的真实感，后续做整车空气动力学仿真、行驶动力学仿真的时候，轮胎的外形细节、接地面积、胎面刚度都会直接影响仿真结果的准确性。比如胎面花纹块的倒角，实际量产的时候都会做0.5-1mm的圆角，避免花纹块边缘应力集中出现崩块，同时也能降低接地时的冲击噪音，这些细节在建模的时候都要还原出来，不能做的过于理想化。

　　另外轮胎的内部结构，虽然外观上看不到，但是做结构分析的时候，帘布层的角度、带束层的宽度、胎圈钢丝的排布，都会影响轮胎的侧偏刚度、径向刚度，这些参数要和实际量产轮胎的性能参数匹配，不能只做一个外观壳体。比如子午线轮胎的帘布层帘线角度是和胎面中心线呈90度左右排布，带束层则是用小角度的钢丝帘线交叉排布，箍紧胎面，保证胎面的接地面积稳定，这些结构逻辑在建模的时候要体现出来，后续做有限元分析的时候才能得到准确的变形、应力结果。
