异形多孔连接支撑机械构件

　　该异形多孔连接支撑构件，是工业传动与执行机构中常见的受力连接部件，常见于需要实现轴类部件与外围机架刚性连接、同时兼顾轻量化与安装空间适配的场景，比如轻工自动化生产线的执行端连接、小型动力传输单元的支座配套、专用设备的定制化连接工位都能见到这类结构的身影。从实际使用场景来看，这类构件一端需要套接在带定位缺口的圆形轴件上，承担扭矩传递与径向定位的作用，另一端通过多组不同孔径的安装孔，实现与相邻结构件的螺栓固定，既要承受轴件转动带来的交变载荷，也要抵消设备运行过程中产生的振动偏移，对结构的刚度和安装适配性有明确要求。

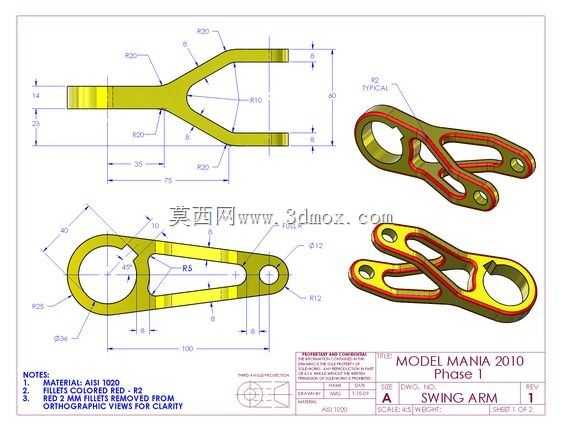

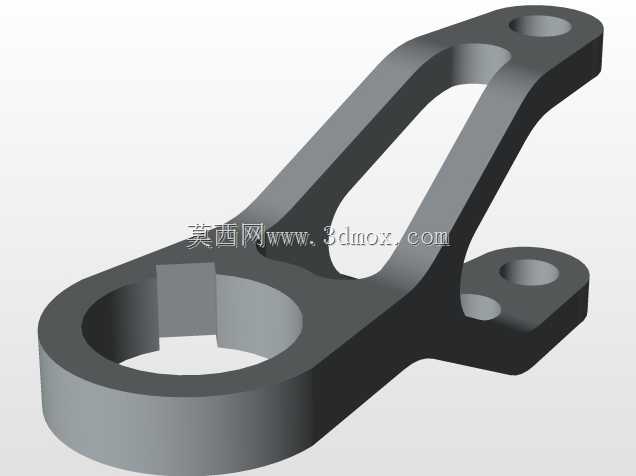

　　设计层面，该构件采用了一体化的异形悬臂结构，没有多余的拼接焊缝，从根源上减少了应力集中的风险点。主体大端的内孔做了定位缺口设计，和配套轴件的凸台形成周向限位，避免运行过程中出现相对转动，内孔的壁厚做了梯度加厚处理，靠近受力悬臂的位置壁厚更大，向孔口位置逐步过渡，在保证承载能力的前提下减少不必要的材料冗余。悬臂部分采用了镂空式的筋条结构，两道平行的连接筋沿着受力方向排布，中间留出大面积的镂空区域，既降低了构件自身的重量，也不会削弱纵向的抗弯能力，这种设计在需要控制运动端惯量的场景下优势明显，能减少动力输出端的负载损耗。

　　安装边界方面，大端内孔的尺寸需要和配套轴径做基孔制配合，安装时要保证定位缺口和轴上凸台完全贴合，避免出现装配间隙导致的冲击磨损。悬臂端分布的三个安装孔孔径存在差异，其中最远端的通孔孔径最大，承担主要的固定锁紧力，靠近大端位置的两个小孔径通孔起到辅助定位、防止构件绕安装点转动的作用，三个孔的中心距公差需要控制在合理范围内，否则会出现安装错位、螺栓强行锁紧带来的内应力，长期运行容易出现疲劳断裂。构件的整体外形轮廓做了圆弧过渡处理，所有棱角位置都设置了工艺圆角，既避免了加工和装配过程中的锐边划伤，也能减少应力集中带来的结构失效风险。

　　从功能特性来看，该构件同时承担了轴件定位、载荷传递、相邻部件连接三个核心作用，和普通的平板式连接支架相比，这种一体化异形结构不需要额外加装定位衬套或者辅助支撑件，能有效减少装配环节的零件数量，降低设备整体的装配复杂度。在实际选型适配时，需要重点核对大端内孔的配合公差、安装孔的中心距尺寸、悬臂的有效伸出长度，确保构件安装后不会和周边运动部件产生运动干涉，同时要根据实际承载的载荷大小确认构件的材质和热处理工艺，在交变载荷工况下需要做相应的表面强化处理，提升构件的疲劳强度。建模过程中，这类结构需要重点关注筋条与安装凸台、大端筒体的衔接位置的曲率过渡，避免出现建模特征的锐角衔接，否则后续做有限元受力分析时会出现应力极值失真，也会给后续的数控加工或者3D打印制造带来工艺难点，比如打印过程中的支撑残留、铣削加工时的刀具振纹等问题。
