索尼HDR-AS50运动动作摄像机三维结构

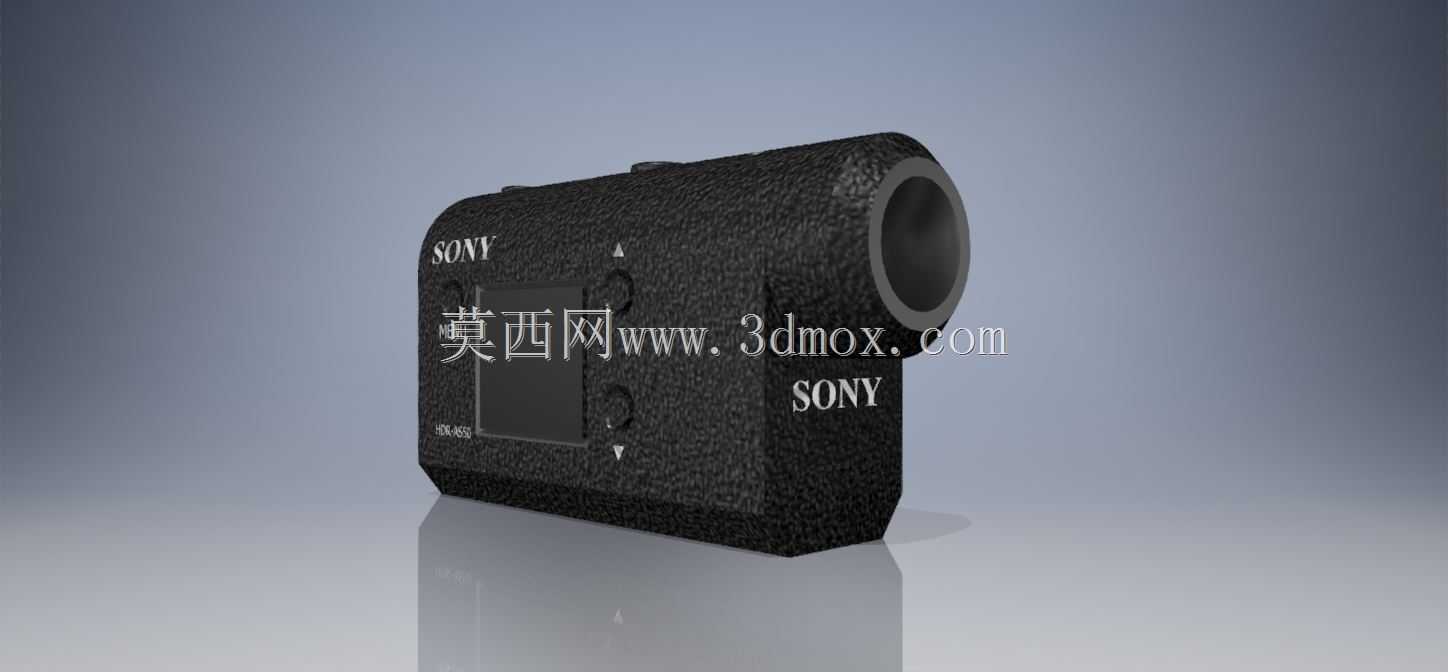

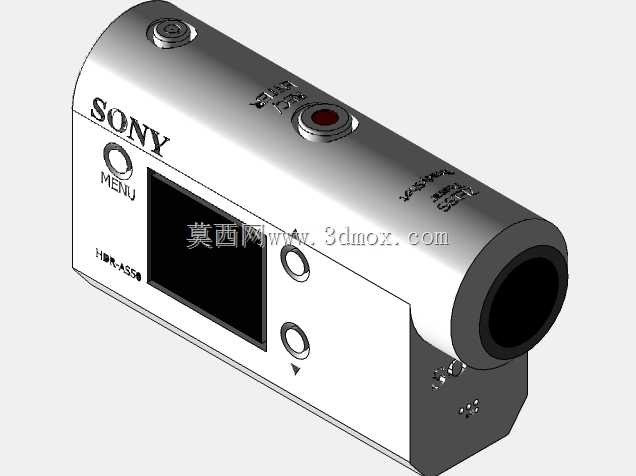

　　这款动作摄像设备的三维结构还原，首先要考虑户外极限场景下的使用需求——不管是骑行、滑雪还是水下拍摄，设备都需要在紧凑体积内兼顾防护性与操作便利性，建模时首先要还原机身的一体化包覆结构，外壳表面的颗粒纹理并非装饰设计，而是为了湿手、佩戴手套操作时增加摩擦力，避免设备从手中滑脱。从结构布局来看，镜头端采用突出的圆筒形防护设计，镜头外圈做了加厚的防撞棱边，当设备意外跌落时，首先接触地面的是外圈防护结构，不会直接磕碰镜头镜片，这个细节在建模时需要准确还原壁厚差，镜头防护圈比机身主体突出3mm左右，刚好能在平面放置时让镜头面不直接接触支撑面。机身侧面的操作按键做了凹凸区分，上方的录制键凸起高度最高，即使盲操作也能快速定位，

　　下方的功能键与方向键做了内凹处理，避免放在背包或者固定在支架上时误触，按键的触发行程在模型里预留了0.8mm的间隙，和实体设备的按压手感匹配。机身背部的显示屏区域做了微凹的沉台设计，屏幕表面比机身边框低0.5mm，日常放置时屏幕不会被硬物刮花，屏幕周围的密封胶槽结构也做了还原，这个结构是实现设备防水性能的关键，胶圈压缩量控制在0.3mm，既能保证密封防水，又不会因为压缩量过大导致外壳装配困难。从安装边界来看，机身底部预留了标准的运动相机安装螺孔位置，螺孔周围做了加厚的嵌件安装位，因为运动场景下设备经常要固定在头盔、车把、自拍杆上，安装位的强度直接决定使用可靠性，嵌件周围的筋位布局做了放射状设计，能把固定时的受力分散到整个机身框架，

　　避免单点受力导致外壳开裂。机身整体的棱角都做了R2左右的圆角过渡，没有尖锐的直角结构，一方面是避免磕碰时划伤使用者或者配套装备，另一方面也能提升外壳的抗冲击性能，直角结构在跌落时容易产生应力集中导致开裂，圆角过渡能有效分散冲击载荷。在功能结构的还原上，机身侧面的接口舱做了翻盖式的密封结构，翻盖和机身之间的连接转轴做了隐藏式设计，不会突出机身表面影响安装配件，接口舱内部预留了HDMI、USB接口的空间，同时在舱盖内侧做了密封胶条的安装槽，和机身的胶圈配合实现接口区域的防水。机身顶部的麦克风开孔位置做了内凹的导声槽设计，既能保证声音采集的效果，又能避免雨水直接顺着开孔进入机身内部，导声槽的走向做了弯折处理，即使有少量水溅到开孔位置，

　　也会顺着槽体流到机身外部，不会直接接触内部的拾音元件。建模时还还原了机身内部的电池仓结构，电池仓盖采用滑动锁扣设计，锁扣的行程做了限位处理，滑动到锁定位置时会有明显的卡位反馈，仓盖周围同样布置了密封胶圈，保证电池仓的防护性能。整个机身的壁厚控制在1.8mm左右，在按键、安装位、镜头防护这些受力较大的区域，局部加厚到2.5mm，同时在外壳内侧布置了纵横的加强筋，筋位厚度0.8mm，既不会过多增加机身重量，又能提升整体的结构强度，避免外壳受挤压变形。从实际使用场景出发，这款设备经常会搭配各种防护壳、外接支架使用，所以机身的外形尺寸公差控制在±0.1mm，所有的卡扣、安装位的尺寸都和通用运动相机配件匹配，不需要额外调整就能适配市面上常见的固定支架、防水壳等配件。镜头的视场角在模型里也做了参考标注，广角端的视场范围能覆盖大部分运动场景的拍摄需求，镜头光轴和机身安装基准面平行，保证固定在支架上时拍摄画面不会出现倾斜。机身的重量分布也做了平衡设计，重心落在镜头轴线和机身中心线的交点位置，固定在支架上时不会因为重心偏移导致支架松动，长时间拍摄也不会出现画面偏移的问题。
