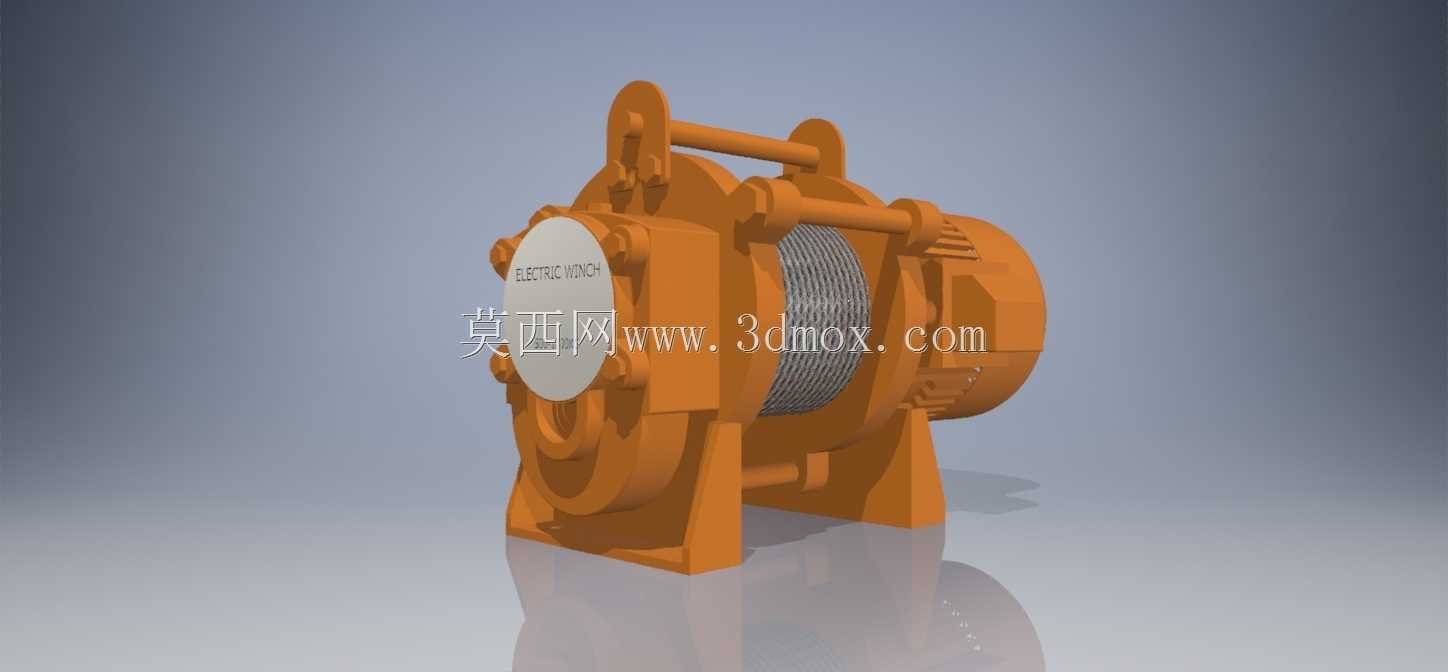

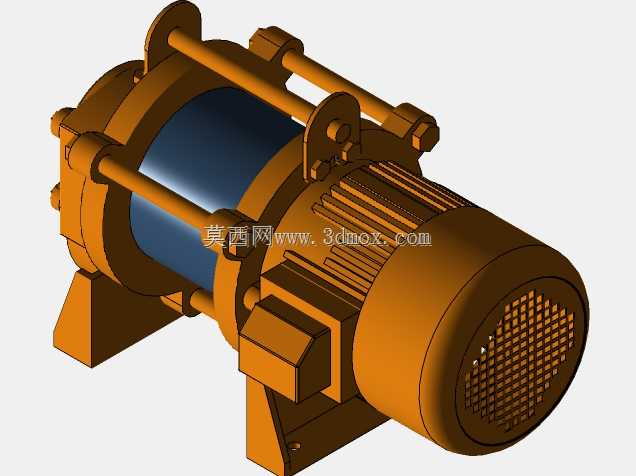

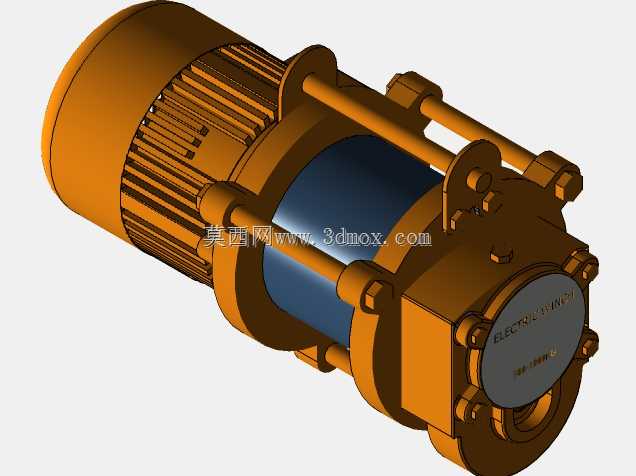

五百至一千公斤级电动电缆牵引绞车结构

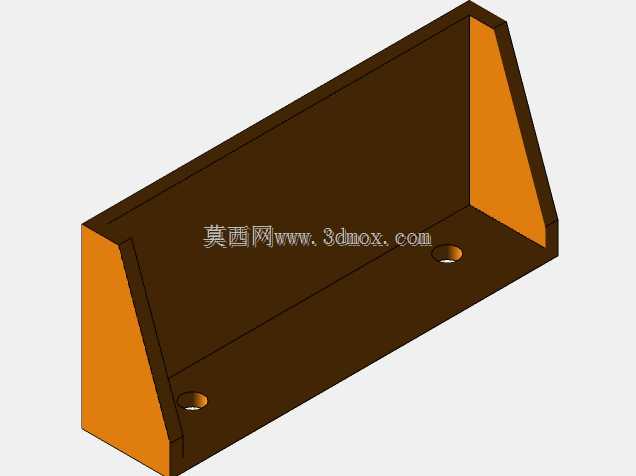

这款牵引绞车主要面向中小载荷的牵引、拖拽作业场景，在电力施工、厂区物料转运、小型设备就位、轻型起重配套等场景中有着广泛的应用，能够完成500-1000kg范围内的电缆展放拖拽、小型设备移位、重物短距离牵引卷扬等作业，替代传统的人工拖拽作业模式，大幅降低作业人员的劳动强度，提升现场作业的效率与安全性。从功能特性来看，该绞车采用集成式电动驱动结构，将驱动电机、减速传动机构、卷筒、机架、制动组件整合为一体式结构，无需额外拆分组装即可完成安装固定，设备自带的卷筒表面做了适配钢丝绳缠绕的防滑处理，能够保证钢丝绳在收放过程中排列整齐，避免出现乱绳、咬绳的问题，延长钢丝绳的使用寿命；设备端部设置的制动组件能够在断电或停机状态下实现可靠锁止，防止载荷出现溜滑下坠的风险，保障作业过程的安全可靠。在设计思路上，这款绞车优先考虑了紧凑性与安装适配性，整体采用卧式安装的底座结构，底座预留了标准化的安装固定孔位，能够直接固定在钢制机架、混凝土基础或者移动作业平台上，无需额外制作复杂的转接安装件；传动结构采用内置式减速布局，将减速齿轮组封闭在设备壳体内部，既能够减少外界粉尘、水汽对传动部件的侵蚀，降低日常维护的频次，也能够缩小设备的整体外形体积，让设备可以在空间相对狭小的作业场景中完成安装使用。从外形尺寸与安装边界来看，该绞车整体轮廓规整，没有突出的易干涉结构，安装时仅需要预留出卷筒侧钢丝绳进出的作业空间，以及电机侧的接线、散热空间即可，底座的安装孔位间距经过统一规划，适配市面上多数常规绞车的安装基座尺寸，能够直接替换同载荷等级的老旧绞车设备，无需对原有安装基础做大规模改造；设备的吊耳结构设置在壳体顶部，能够方便现场使用起重设备完成整机的吊装移位，降低安装转运的难度。在实际使用过程中，该绞车既可以作为固定点位的牵引设备长期部署在厂区、仓库等固定作业场所，也可以搭载在移动作业车辆上作为机动牵引设备使用，适配不同场景下的灵活作业需求，设备的操作结构简单直观，作业人员经过简单培训即可掌握操作方法，能够快速上手完成各类牵引作业任务。
