离心式中央通风机叶轮转子结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623670
  • 离心式中央通风机叶轮转子结构设计

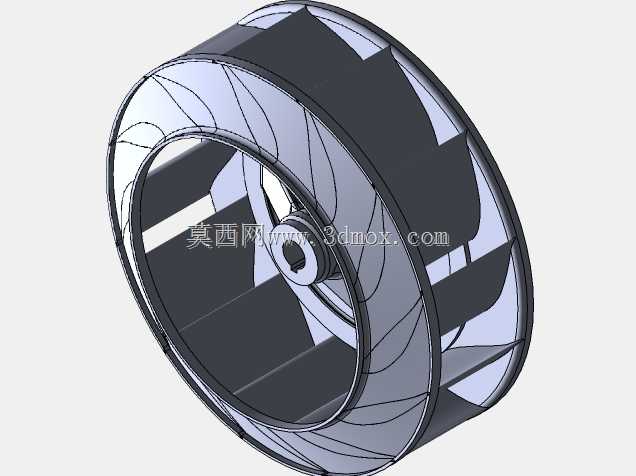

  在商用建筑集中通风系统、工业厂房排风换气、大型中央空调末端送风场景中,离心式通风机的核心做功部件就是这类叶轮转子,它直接决定了风机的风压输出、风量覆盖范围与运行噪音水平,是整个通风设备里唯一直接和气流接触完成能量转换的结构件。不同于轴流风机的直叶片布局,这个转子采用后向式弧形叶片设计,叶片沿轮毂周向均匀排布,每一片叶片的型线都经过气流流道仿真优化,在转子高速旋转时,能借助离心力将进入叶轮中心的空气沿径向甩出,在蜗壳的导流作用下形成稳定的高压气流输出,相比前向叶片结构,后向弧形叶片的运行效率更高,相同风量下的电机负载更低,长时间运行的能耗表现更优,也不容易出现气流喘振的问题。从结构设计逻辑来看,整个转子采用一体化的轮盘与轮盖配合结构,

  中心轮毂位置预留了和电机输出轴配合的安装孔位,孔位旁设计有键槽结构,用来传递电机输出的扭矩,避免转子高速旋转时和电机轴出现相对滑动;轮盘作为整个转子的承载基体,厚度从中心轮毂位置向外缘逐渐减薄,既保证了中心安装位置的结构强度,能承受电机启停瞬间的扭矩冲击,也能控制转子整体的重量,降低转动惯量,减少电机启动时的电流冲击。轮盖采用弧形收敛式流道设计,和叶片的外缘型线完全贴合,能避免气流在叶片外缘位置出现涡流泄漏,提升气流在叶轮内部的流动顺畅度,减少气流紊流带来的运行噪音。叶片和轮盘、轮盖的连接位置都做了圆弧过渡处理,没有尖锐的应力集中角,在转子做动平衡校验时,能减少高速旋转下的结构应力,避免长期运行出现焊缝开裂或者叶片变形的问题。

  从安装边界来看,这类转子的外径尺寸需要和配套风机的蜗壳内径保留均匀的间隙,间隙值一般控制在叶轮外径的千分之五到千分之八之间,间隙过大会导致气流回流,降低风机的输出效率,间隙过小则容易在转子出现轻微动平衡偏移时,和蜗壳内壁发生刮蹭,引发运行异响甚至结构损坏。中心轮毂的轴孔尺寸公差一般采用H7级配合精度,既能保证和电机轴的装配顺畅度,也能避免配合间隙过大带来的转子跳动问题。在实际选型匹配时,需要根据设计风量和风压要求确定转子的直径与叶片数量,叶片数量过多会增加气流的沿程阻力,过少则容易出现气流脉动,导致出口风压不稳定,一般这类后向离心叶轮的叶片数量控制在7到12片之间,能在效率和气流稳定性之间取得较好的平衡。

  这类转子的材质一般根据使用场景选择,普通通风场景采用镀锌钢板冲压铆接成型即可,在有腐蚀性气体的排风场景中,则会采用玻璃钢或者不锈钢材质制作,避免叶片被腐蚀导致动平衡失效。在三维建模过程中,需要重点保证每一片叶片的型线一致性,周向排布的角度偏差不能超过0.5度,否则会直接影响转子的动平衡精度,后续实际生产时需要在动平衡机上做双面动平衡校正,将剩余不平衡量控制在G2.5级以内,才能保证转子在额定转速下平稳运行,不会出现过度振动导致电机轴承过早磨损的问题。另外,转子的进风侧中心位置没有多余的遮挡结构,能保证气流顺畅进入叶轮内部的流道,减少进风阻力,叶片的出口安装角经过匹配设计,能保证气流离开叶片时的方向和蜗壳的导流方向匹配,最大程度降低动压损失,提升风机的静压输出效率。在实际设备维护中,这类转子也是需要定期检查的部件,长期运行后叶片表面积灰会改变叶片的型线和转子的动平衡,导致风机风量下降、振动加剧,因此建模时也考虑了叶片表面的光滑度要求,尽量减少容易积灰的凹凸结构,降低后期维护的清洁难度。
