壁炉配套传感安装用筒式固定支架

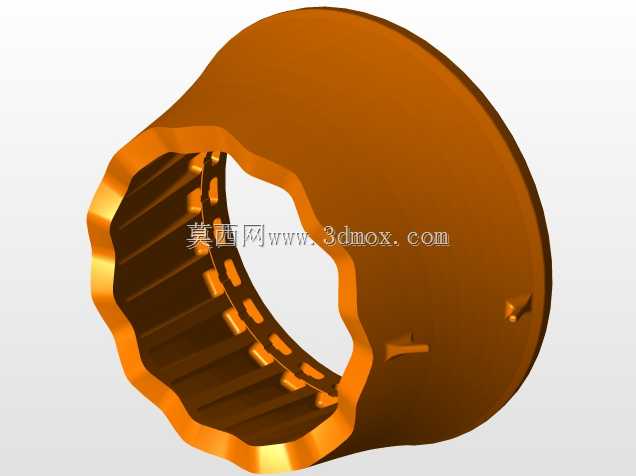

　　在民用采暖设备、商用热工测试台架的传感元件布设场景里，这类筒式固定支架是保障传感探头稳定处于预设检测位置的核心结构件，很多刚接触热工配套结构设计的工程师容易忽略这类小支架的细节设计，最后要么出现探头安装后晃动导致检测数据漂移，要么出现高温工况下支架形变卡滞，后期维护拆换探头时要连带破坏周边保温结构，徒增运维成本。从实际使用场景来看，这类支架主要适配插入式温度、烟气成分类传感元件的安装，一端嵌入壁炉炉体的预设安装孔位，另一端承托传感探头的插入段，让探头的检测端精准处于烟气流通的核心流道区域，避免探头贴壁导致的检测值偏离炉内实际工况参数。设计这类支架的时候，首先要考虑的是安装边界的适配性，筒身的外径要和炉体预留的安装孔保持小间隙配合，单边间隙控制在0.15-0.25mm区间，间隙太小会因为炉体受热形变挤压筒身，导致后续探头插拔卡滞，间隙太大则会出现炉内烟气从安装缝隙泄漏，既损失热效率也存在高温烟气溢出的安全隐患。筒身的长度设计要匹配炉壁保温层加结构层的总厚度，让筒身插入端刚好和炉体内壁齐平，不会过多伸入流道干扰烟气正常流动，也不会缩在安装孔内导致探头检测端处于死区。筒身端部的波浪形切边设计，不是为了外观造型做的装饰结构，实际是为了适配炉体内壁的弧形安装面，安装时波浪形的缺口可以避开内壁的加强筋凸起，让支架端面和炉壁贴合更紧密，不需要额外做密封垫片的裁切适配，降低现场安装的调整工作量。筒身外侧的两个对称凸点卡扣，是无紧固件快装结构的核心，

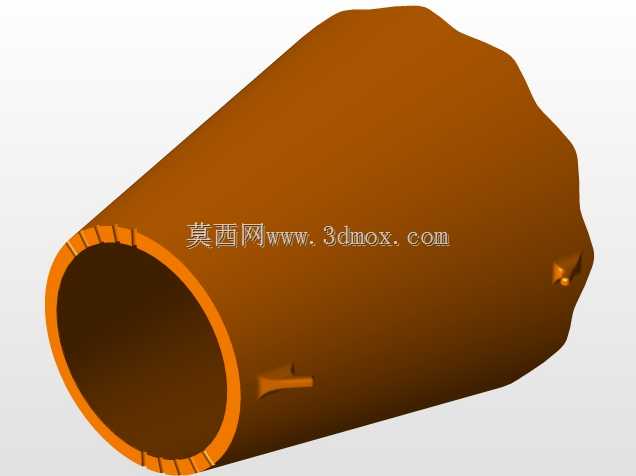

　　安装时对准孔位的导向槽推入，旋转15度后卡扣就会卡入炉壁外侧的预设卡槽内，不需要额外打螺丝或者焊接固定，后期维护拆换探头或者支架时，反向旋转就能直接取出，不会在炉壁上残留紧固件锈蚀的问题。筒口位置的一圈轴向开槽，是弹性抱紧结构，当传感探头插入筒身内部时，开槽的瓣片会产生微量弹性形变，抱紧探头的外壁，避免设备运行时的振动导致探头移位，同时这些开槽也能预留热胀冷缩的形变余量，高温工况下筒身受热膨胀时，开槽可以吸收径向的形变量，不会因为热胀把探头抱死导致拆不下来。设计时还要考虑材料的选型适配，这类支架长期处于靠近炉膛的高温区域，材料要选用耐长期180℃以上温度的工程塑料或者轻质金属，避免长期受热出现脆裂或者形变，

　　筒壁的厚度控制在2mm左右，太厚会增加热量传导导致支架外侧温度过高，太薄则会降低结构强度，安装时容易出现瓣片断裂的问题。另外筒身内壁要做轻微的拔模斜度，从插入端到外侧安装端保持1:100的斜度，既方便生产时的脱模，也能让探头插入时越推越紧，不会出现使用过程中探头向外滑出的问题。很多新手设计这类支架时，容易把筒身做成直筒平口结构，最后安装时要么和炉内的加强筋干涉，要么没有抱紧结构导致探头松动，要么没有预留热胀间隙导致高温下抱死，这些细节都是实际现场安装调试中踩过无数次坑总结出来的经验。在做三维建模的时候，要重点验证卡扣的旋转行程和卡槽的配合深度，卡扣的卡入深度控制在1.2-1.5mm就足够，太深会导致旋转安装时阻力太大，

　　太浅则容易受振动松脱；端部波浪切边的弧度要和对应炉体内壁的弧度完全匹配，建模时要做装配干涉检查，确保支架安装到位后，端面和炉壁之间的缝隙不超过0.1mm，减少烟气泄漏的可能。还要注意筒身内部的通孔直径，要比适配的传感探头外径大0.3mm左右，既保证探头可以顺畅插入，又不会因为间隙太大导致探头晃动，配合端部的弹性抱紧瓣片，就能实现探头的稳定固定。这类支架虽然是整个壁炉传感系统里的小零件，但直接影响传感检测数据的准确性和后期维护的便捷性，设计时不能只看单个零件的尺寸，要结合整个安装链路的公差配合，从炉体开孔的公差、保温层的厚度公差、探头的外径公差全链路做尺寸链校核，才能保证批量生产时的装配一致性，不会出现部分产品安装松、部分产品装不进去的问题。
