在消费电子、小型工业控制板卡、传感模块的板级互连场景里,这类1.5mm间距的3针JST针座是极为常用的板载连接部件,日常做PCB结构堆叠、线束对接设计时,经常需要把这类接插件的三维结构准确导入装配体,才能提前校核插装空间、避让周边器件、确认焊盘与插针的对位关系,避免后期打样出现干涉、插装不到位的问题。

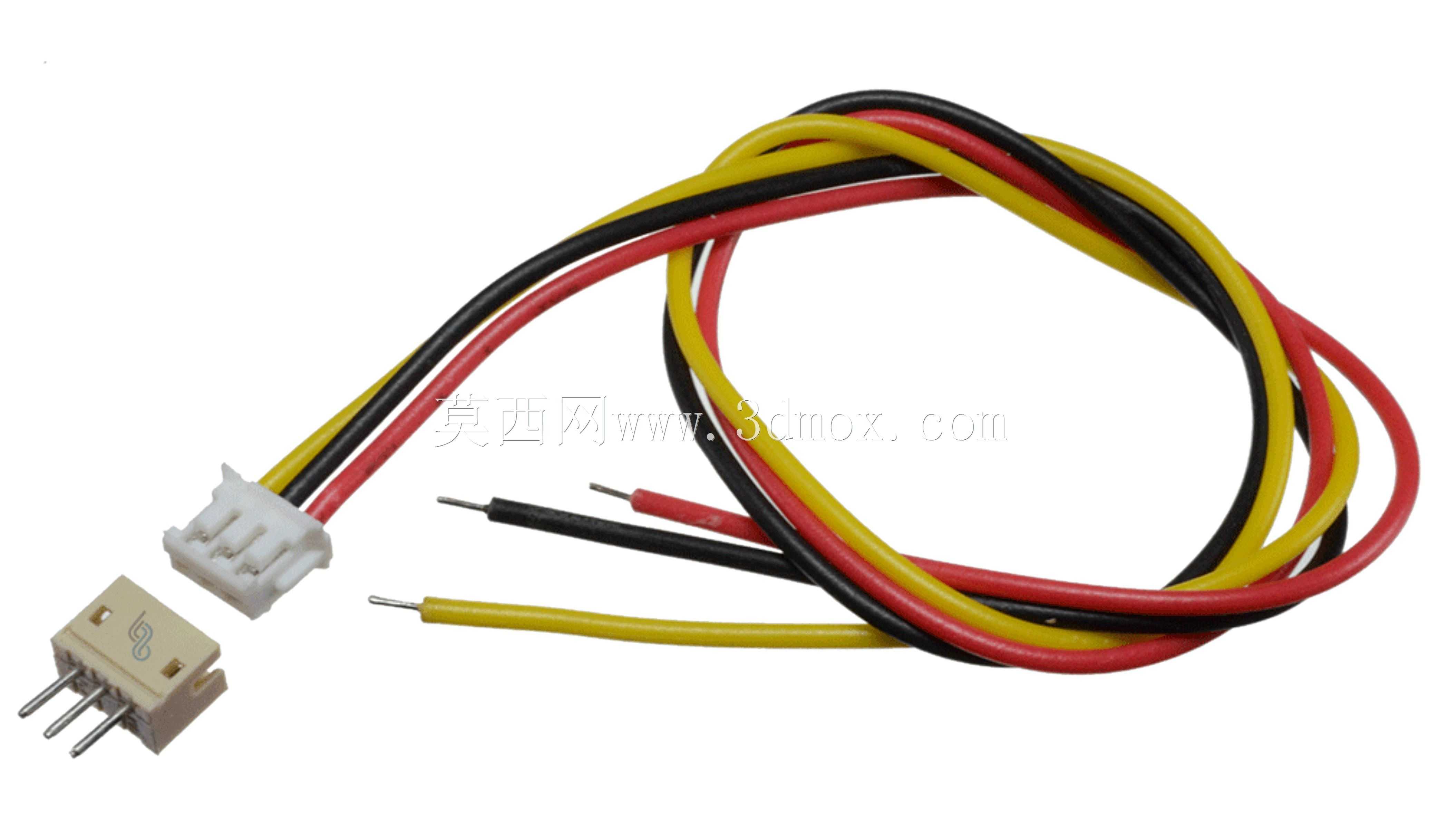

从实际使用场景来看,这类3针规格的针座多用于小电流信号回路的连接,比如小型传感器的信号输出端、板载辅助电源的小功率供电回路、低速通讯信号的板对线对接,1.5mm的节距刚好适配高密度布板的需求,相比2.54mm间距的传统排针,能节省近40%的板上占用面积,非常适合空间紧凑的便携设备、小型传感采集模块使用。实际选型时,这类针座需要匹配对应规格的胶壳与端子,压接好线束后直接插装即可,带围边的外壳结构能在插装时起到导向作用,避免插歪导致的插针弯折、接触不良问题,同时围边也能在一定程度上阻挡焊接时的助焊剂飞溅到接触区域,降低长期使用后的接触电阻升高风险。

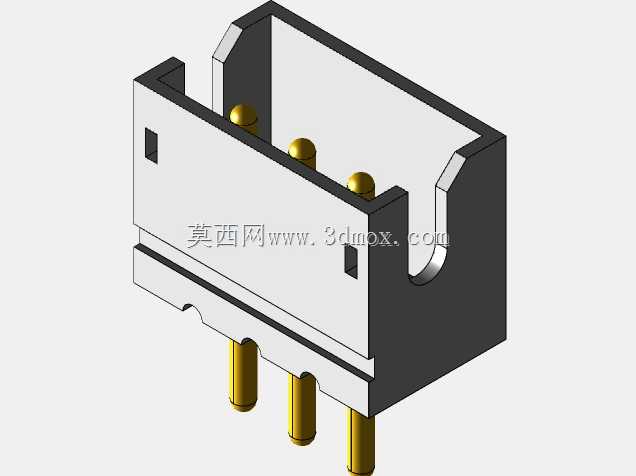

设计这款针座的三维结构时,首先要锁定核心安装边界:插针的中心间距严格控制在1.5mm,三根插针的同轴度、直线度都要符合接插件的通用公差要求,插针伸出塑壳底部的长度要匹配波峰焊、回流焊的通用焊盘设计,保证焊接时插针能顺利穿过PCB焊盘,露出合适的上锡长度。塑壳部分的围边高度要和配套胶壳的插装深度匹配,两侧的卡扣卡槽位置要精准对应胶壳的锁扣结构,保证插装到位后有清晰的到位手感,同时能承受常规使用下的拉拔力,不会轻易松脱。塑壳侧面的定位小凸台,是为了在插件机自动插装时起到定位作用,保证批量生产时器件能准确被吸嘴拾取、精准贴装到PCB对应位置,不会出现偏移。

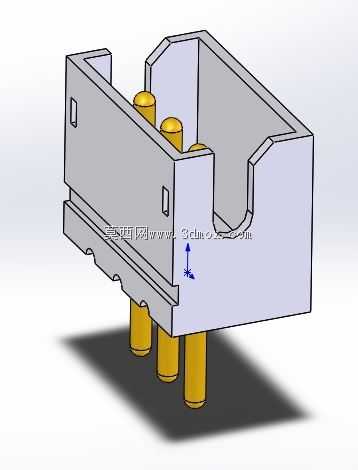

从结构细节来看,塑壳底部的定位柱是设计时容易忽略的点,两个小定位柱对应PCB上的定位孔,插装时能提前固定针座位置,过波峰焊时不会因为锡流的冲击力导致器件偏移,省去后期人工扶正的工序。插针的尾部做了阶梯变径设计,和塑壳内部的卡槽过盈配合,压入塑壳后不会出现松动、退针的问题,插针的接触区域做了镀金处理的结构预留,建模时要保证接触段的表面粗糙度符合导电接触要求,避免信号传输时出现断续、压降过大的问题。
实际做整机装配校核时,要重点关注针座上方的插装空间,预留足够的手部操作或者工装压接空间,不能在针座正上方布置过高的元器件,否则会导致线束胶壳无法插装到位;同时要注意针座周围的走线距离,高压区域要和针座保持足够的电气间隙,避免出现爬电风险。另外,塑壳的拔模斜度要符合注塑生产的工艺要求,所有棱角处做微小的圆角处理,避免注塑时出现应力集中导致的开裂,也能避免组装时划伤操作人员或者线束外皮。
很多新手工程师在建模这类接插件时,容易忽略插针的伸出长度公差、塑壳和PCB之间的间隙预留,导致导入装配体后出现焊盘和插针对不齐、塑壳贴板后和周边丝印干涉的问题,准确还原这类标准件的三维结构,能大幅减少PCB改板的次数,缩短产品的开发周期,尤其是在做小型化设备的结构设计时,每一个接插件的空间占用都要精准核算,这类1.5mm间距的3针JST针座,正是小空间板级互连里兼顾连接可靠性与空间利用率的典型选择。
