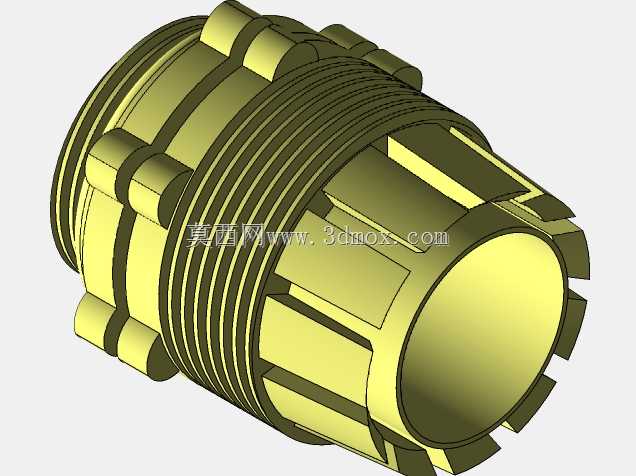

3/4规格埃斯托帕式传感连接接头结构

　　在工业传感检测的管路布设场景里，这类3/4规格的埃斯托帕结构接头，主要承担传感器与工艺管路之间的刚性连接、介质密封以及传感端定位的作用，常见于液压系统工况监测、流体管路参数采集、气动回路信号检测这类需要将传感元件直接接入管路通路的场景，相比普通卡套接头，它的锁紧受力更均匀，在存在小幅管路振动的工况下，连接可靠性更有优势。从结构设计逻辑来看，整个接头采用通体金属材质的一体化加工思路，一端加工有连续外螺纹，用于和管路端的内螺纹接口旋合装配，螺纹段的长度经过匹配计算，既保证足够的旋合啮合牙数来承受管路内压带来的轴向脱开力，也不会因为螺纹过长导致装配后端部顶触到管路内部的流道结构，影响介质正常流通。靠近传感安装端的位置，

　　设计了周向均匀分布的凸台式锁紧受力位，这些凸台的侧面为垂直于接头轴线的平面，刚好适配标准扳手的卡合尺寸，现场装配时不需要使用管钳夹持接头主体，避免管钳咬合在密封面或者螺纹段造成表面损伤，同时多组凸台周向均布的设计，让装配时扳手可以从多个角度卡入，在设备内部管路排布紧凑、操作空间狭小的场景下，能大幅降低装配难度。接头的内孔为等径直通孔设计，孔壁的粗糙度控制在适配传感元件探测端的精度范围，当传感元件旋入接头内部时，探测端面可以刚好和流道内壁齐平，不会出现突出的结构干扰介质流态，也不会因为内孔凹陷形成介质滞留的死区，影响温度、压力这类参数检测的响应速度与准确性。接头中部的多道环形槽结构，一方面是作为密封件的安装位，

　　可根据输送介质的特性选配O型圈或者组合密封垫，装配后密封件被压紧在接头与安装基体的结合面之间，阻断介质沿接头螺纹间隙向外渗漏的路径；另一方面这些环形槽也能在接头加工时作为应力释放结构，降低长轴类零件车削加工过程中因为切削应力导致的变形，保证两端螺纹的同轴度公差控制在装配要求范围内。传感端的端部设计了带缺口的卡合结构，这个结构和传感元件外壳的定位凸点匹配，当传感元件旋紧到位后，凸点卡入缺口内，可以起到防松的作用，避免设备运行过程中的长期振动导致传感元件松动回转，造成检测位置偏移或者密封失效。从安装边界来看，该接头的最大外圆尺寸由中部的锁紧凸台决定，设计安装孔位时，需要在接头周围预留足够的扳手操作空间，

　　垂直于接头轴线方向的操作半径要覆盖扳手转动的最小范围，沿接头轴线方向的预留长度要同时满足接头旋入管路端的深度、传感元件旋入接头端的深度，避免装配时出现结构干涉。在实际选型应用中，这类接头适配的管路公称通径为3/4英寸，可匹配同规格的水、液压油、低压气体等多种介质管路，连接后的传感元件探测方向与管路轴线垂直，能直接接触管路内的流动介质，检测数据的滞后性远低于外置式的传感安装结构。建模过程中，所有结构的尺寸公差都参考了管路附件的通用加工标准，螺纹段的牙型、螺距严格遵循英制管螺纹的参数要求，锁紧凸台的位置度、密封槽的宽度与深度公差都按照金属切削件的经济加工精度设定，既满足实际装配的互换性要求，也不会因为过高的精度要求提升不必要的加工成本。周向凸台的棱边都做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中，提升接头在承压状态下的结构强度。端部的防松缺口采用对称分布设计，不管传感元件的定位凸点在哪个周向位置，都能在旋紧的最终位置找到匹配的卡合位，不需要反复调整旋合角度来对齐定位结构，现场安装的效率更高。
