工业罐体带护笼直爬梯结构设计

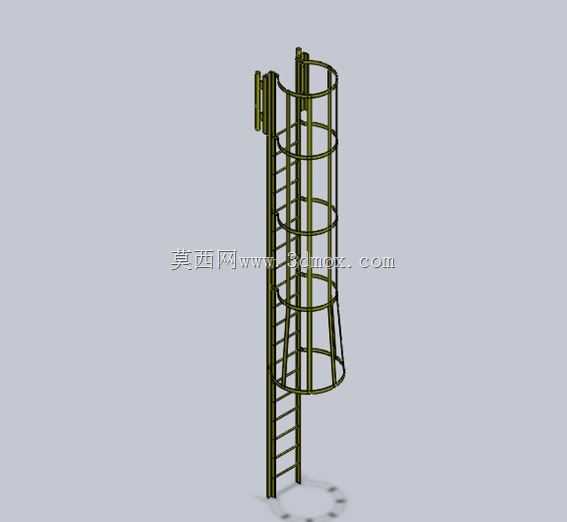

　　在化工、市政给排水、粮油仓储等领域的立式罐体、高耸塔器设备运维场景中，带护笼的直爬梯是作业人员抵达设备顶部操作平台的核心通行构件，这类构件的设计直接关联日常巡检、设备检修、阀门操作等高频作业的通行效率与人员安全，不能仅做简单的杆件拼接处理，需要结合安装载体的外形、作业通行需求、安全防护规范做针对性的结构适配。本次设计的护笼直爬梯采用侧挂安装形式，整体为竖向长条形结构，梯身主立柱采用等边角钢制作，两根立柱平行设置，踏棍采用圆钢等距焊接在立柱内侧，踏棍间距严格控制在300mm区间内，确保作业人员上下攀爬时步幅符合人体工程学要求，避免步距过大导致的攀爬疲劳或踏空风险，踏棍表面做防滑处理，即使在潮湿、

　　有少量油污附着的工况下也能保证脚部摩擦力足够。护笼部分采用环形圈与竖向肋条组合的结构，环形圈从距离梯脚2200mm高度位置开始设置，一直延伸至梯顶与平台衔接的位置，最下方的环形圈做喇叭口扩径处理，方便作业人员从地面攀爬进入护笼时不会被剐蹭，环形圈之间的竖向肋条均匀分布，相邻肋条的间隙控制在安全范围内，避免人员攀爬时身体从间隙处滑脱，护笼与梯身立柱之间采用满焊连接，整体形成稳固的防护框架，即使人员在攀爬过程中失足，护笼也能起到有效的阻挡防护作用，避免高处坠落事故。梯身的安装侧设置有壁挂连接支座，支座采用钢板折弯制作，沿梯身高度方向等距布置，每个支座都预留有螺栓安装孔，安装时可直接通过膨胀螺栓或焊接的方式与罐体侧壁、

　　混凝土构筑物立面固定，安装边界适配直径1.5m至4m的立式圆柱形罐体，梯身与安装立面的间隙控制在150mm，保证攀爬时脚部有足够的活动空间，不会与罐体壁面发生磕碰。梯顶位置设置有平台衔接段，踏棍延伸至平台面以上1100mm高度，作为扶手使用，方便作业人员从爬梯移步到平台时抓扶借力，过渡段的护笼做开口处理，不会阻挡人员进出平台的通道。从设计思路上，整个梯具采用模块化拆分思路，梯身可按2m一段做分段预制，现场安装时通过法兰拼接板对接固定，既方便运输，也能适配不同高度的安装需求，不需要在现场做大量的切割焊接作业，降低现场施工的难度与安全风险。所有金属构件的焊接位置都做打磨处理，去除焊渣与尖锐毛刺，

　　后续可根据使用场景做热镀锌防腐或者环氧富锌漆喷涂处理，适配户外露天、化工腐蚀等不同工况的使用寿命要求。在实际选型应用中，这类护笼爬梯的额定承载能力满足单人作业加随身工具总重量150kg的使用要求，不需要额外设置过重的冗余结构，在保证结构强度的前提下尽可能控制构件自重，降低对安装载体侧壁的载荷影响，避免给薄壁罐体造成额外的侧壁压力。不同于民用建筑的楼梯结构，这类工业直爬梯不追求通行的舒适度，核心围绕安全、可靠、易安装、易维护做设计，所有杆件的选型都经过受力验算，主立柱的抗弯强度、踏棍的抗剪强度、护笼的抗冲击强度都满足工业梯具的相关安全要求，即使在大风、轻微震动的工况下也不会出现结构松动变形的问题。日常运维中，只需要定期检查连接螺栓的紧固状态、焊接位置的锈蚀情况即可，不需要复杂的维护保养，整体结构没有易损易耗件，使用寿命可与配套的罐体设备保持一致。
