三英寸等径T形三通管路连接件结构

　　在民用给排水、工业流体输送、市政管网搭建、化工介质传输等诸多涉及管路布设的场景中，管路变向、分流合流的需求始终存在，等径T形三通作为最基础的分流类管路配件，应用覆盖范围极广，从家装的冷热水管路排布，到工厂车间的压缩空气管网架设，再到农田灌溉的支管分流，都能见到这类构件的身影。本次呈现的三英寸规格T形三通，针对PN10压力等级的工况做了结构适配，可适配公称压力1.0MPa的管路系统，满足多数低压流体输送场景的使用要求。

　　从实际使用的角度出发，这类三通的核心作用是在不额外增加管路变径接头的前提下，实现主管路与支管路的垂直连通，三个连接端口通径完全一致，可直接与同规格的三英寸管材对接，减少管路连接点的数量，也就同步降低了管路系统的泄漏风险点。在结构设计阶段，首先要考量的是相贯线位置的结构强度，因为主管与支管垂直交汇的位置，是流体流向突变的区域，介质流经此处时会产生局部紊流，对管壁的冲刷作用力远大于直管段，同时管路承压时该位置的应力集中系数也更高，因此在建模过程中，相贯线位置做了平滑的圆弧过渡处理，没有尖锐的棱角结构，既可以降低流体流经时的局部阻力损失，也能缓解应力集中问题，避免长期承压运行过程中出现焊缝开裂或者本体破损的问题。

　　外形尺寸方面，该三通的三个端口均为标准圆柱通径结构，轴向长度、支管伸出高度都匹配三英寸管材的通用安装尺寸，安装边界清晰，在管路排布设计时，不需要为该构件预留额外的调整空间，可直接按照标准三通的安装尺寸预留管路间距。管件本体外壁预留了标识刻印区域，可标注压力等级、规格、材质等参数信息，方便现场施工人员快速识别构件参数，避免错装混装。端口位置的端面平整度做了结构约束，可适配粘接、热熔、法兰对接、卡箍连接等多种同管径的连接方式，不需要额外对端面做二次加工处理。

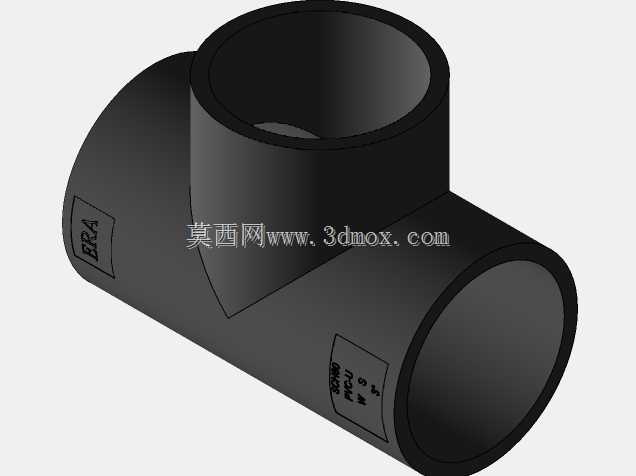

　　从建模逻辑来看，整个构件以等径圆柱相交为基础特征，先拉伸出主管的直管段结构，再垂直拉伸支管段，通过布尔运算合并实体后，对相贯线位置做倒圆角处理，再抽壳形成均匀的管壁厚度，管壁厚度取值匹配PN10压力等级下的强度要求，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量超标。外壁的标识区域采用凹陷的刻字特征，还原实际产品的标识结构，整体模型没有冗余的特征结构，所有曲面都做了连续性处理，不存在破面、重叠面等建模问题，可直接用于管路装配模拟、施工排布演示、结构受力仿真等场景。

　　在实际选型应用中，这类等径T形三通适合用于支管流量与主管流量匹配的分流场景，如果支管流量远小于主管，才会考虑选用异径三通，而三英寸的规格通常用于中等流量的管路系统，比如楼宇的主供水管路、车间的压缩空气主路分流、灌溉系统的干管分路等场景。安装过程中，需要注意支管的朝向要与设计的流体流向匹配，虽然三通本身没有流向限制，但如果支管出口后续需要安装阀门、仪表等构件，提前确认朝向可以减少后续管路调整的工作量。另外该压力等级的三通，不适用于高温高压的蒸汽管路、腐蚀性强的化工介质输送场景，选型时需要结合实际输送介质的特性、工作压力、工作温度综合确认，避免超工况使用导致的管路故障。

　　整个构件的结构没有复杂的活动部件，属于静态的管路连接构件，建模过程中重点还原的是实际产品的尺寸比例、壁厚特征、相贯线过渡结构、外壁标识细节，确保模型与实际产品的安装尺寸完全一致，在做管路装配干涉检查时，能够准确反映实际安装后的空间占用情况，避免现场施工时出现构件与周边管线、设备碰撞的问题。对于从事管路设计、给排水设计、工业管网布设的工程师来说，这类标准件的精准模型可以大幅提升排布设计的效率，不需要每次都从零开始建模，直接调用即可完成装配，同时也能通过模型直观展示管路的连接结构，方便与施工方做技术交底。
