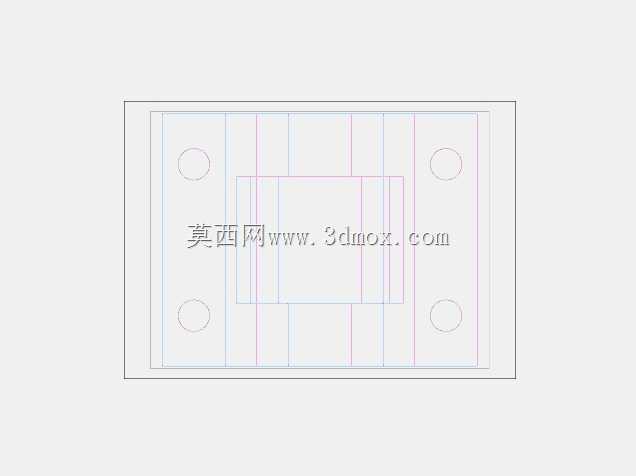

方形安装基座四孔定位传感器结构

　　在工业自动化检测工位的布局设计中，传感器的安装适配结构往往是决定检测精度与长期运行稳定性的核心细节，不少现场调试阶段出现的检测误触发、信号漂移问题，追根溯源都和安装基座的结构设计不合理、安装边界预留不足有直接关联。这款方形基座的传感器安装结构，在设计之初就瞄准了流水线工位、设备内嵌检测位的通用安装需求，没有采用市面上常见的圆形法兰单孔固定形式，而是选择了方形基体搭配四角定位孔的布局，这种结构的核心优势在于安装后的抗扭转能力更强，当设备运行产生持续振动时，方形基体的侧边可以和安装槽的内壁形成贴合限位，不会像单孔固定结构那样出现长期使用后传感器角度偏转、检测点位偏移的问题。从结构尺寸的设计逻辑来看，

　　基体的中心区域预留了足够的传感器本体容纳腔，四周的加强筋布局沿着安装孔到中心腔体的应力传导路径排布，既可以减少注塑或者机加工过程中的结构变形，也能在安装锁紧螺丝的时候，避免锁紧力直接传导到中心腔体挤压传感器本体，造成内部敏感元件的应力损伤。四个角的安装孔采用了沉孔设计，锁紧螺丝安装后螺丝头完全没入基体平面以下，不会突出安装面造成额外的干涉，这一点对于需要在狭小设备内腔安装的场景尤为重要，不少设计人员在做安装结构时容易忽略沉孔的深度预留，导致安装后螺丝头突出，和周边的走线槽、传动部件产生刮擦，后续维护时需要额外打磨调整，反而增加了现场施工的工作量。从实际应用场景来看，这种结构的传感器安装基座可以适配光电类、接近类多种检测原理的传感器，

　　中心腔体的尺寸预留了通用传感器的外径公差范围，不需要针对不同品牌的同规格传感器重新设计安装座，在做设备模块化设计的时候，可以把这个安装基座作为通用检测位的标准接口，不同工位只需要更换对应检测功能的传感器本体即可，大幅减少非标结构的设计重复工作量。在安装边界的预留上，基体的外轮廓尺寸比中心腔体单边多出了足够的操作空间，不管是从正面安装传感器，还是从背面走线接线，都有足够的手指操作空间，不需要额外设计让位结构；四个安装孔的中心距按照通用工业安装的标准模数设定，可以直接适配市面上多数铝型材机架、设备安装板的预留孔位，不需要现场重新打孔攻丝，降低现场安装的适配成本。结构的壁厚设计也做了针对性优化，没有采用过厚的实心结构，

　　而是通过周边的加强筋保证结构强度，既可以减少材料用量降低自重，也能避免实心结构在温度变化较大的车间环境中出现热胀冷缩变形，挤压内部的传感器元件影响检测精度。在走线的设计上，基体的中心腔体背面预留了走线缺口，传感器的连接线可以直接从缺口引出，顺着安装板的走线槽排布，不会出现线材被基体压损、弯折角度过大造成线芯断裂的问题。不少初次接触传感器安装结构设计的人员，往往会把注意力全部放在传感器本身的参数选型上，忽略安装基座的结构合理性，实际上在工业现场的复杂工况下，安装结构的可靠性直接决定了传感器的实际使用寿命，比如在有切削液飞溅的机加工工位，这种带密封贴合面的方形基座，可以和安装面紧密贴合，避免切削液顺着安装缝隙渗入传感器接线端造成短路；在有持续振动的冲压设备旁，四孔固定的结构配合加强筋的强度设计，可以长期保持传感器的检测点位不偏移，减少日常维护的校准频次。从建模的细节来看，整个结构的棱角都做了微小的倒角处理，没有尖锐的直角边，一方面是避免安装操作人员被锐边划伤，另一方面也可以减少应力集中，避免结构在受到外力冲击时出现直角处开裂的问题。沉孔的底部做了平面度的公差预留，保证螺丝锁紧后受力均匀，不会因为沉孔底面倾斜导致螺丝锁紧后基体出现翘边，影响和安装面的贴合密封性。中心腔体的内壁尺寸按照过渡配合的公差设计，传感器装入后不会出现松旷晃动，同时也不需要过大的压入力，方便后期更换传感器时的拆卸操作。
