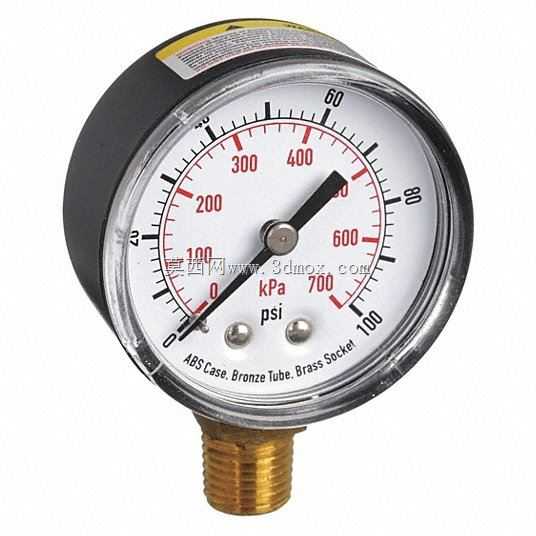

径向连接普通铜接头弹簧管压力表

　　这款径向安装的弹簧管压力表，是工业现场压力检测环节最常见的机械式检测元件，不需要外接供电，完全依靠被测介质的压力驱动弹性元件形变来传递压力数值，在气动回路、供水管道、小型液压站、制冷机组、空压机配套、家用增压设备、实验室气路等场景都有极高的出镜率，很多设备出厂前的压力校准、日常运维的压力点位排查，都会用到这类结构的压力表。从结构设计逻辑来看，这款表采用了最成熟的C型弹簧管作为压力敏感核心，弹簧管选用锡青铜材质，这类材料的弹性滞后小，形变线性度好，在常规的非腐蚀介质工况下，长期使用的漂移量能控制在工业级允许范围内，当介质从底部的外螺纹接头进入弹簧管内腔时，椭圆截面的弹簧管会在压力作用下产生趋于圆形的形变，带动管端的自由端产生位移，

　　这个位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针转动，直接在刻度盘上指示出对应的压力值，整套传动机构都做了阻尼适配，常规工况下指针不会因为介质的小幅压力波动产生频繁抖动，读数稳定性更好。外形与安装边界方面，这款表采用标准的径向轴向布局，底部的连接接头为标准英制管螺纹，是工业现场最通用的压力表安装接口规格，不需要额外做转接头适配就能直接装在常规的取压口上；表壳采用ABS工程塑料注塑成型，重量轻，有基础的抗磕碰能力，表面的透明罩采用透明工程材质，透光性好，不容易碎裂，能有效保护内部的表盘与传动结构不受现场粉尘、飞溅水汽的侵蚀；表盘采用双刻度标识，同时标注kPa与psi两种压力单位，能适配不同单位体系的设备读数需求，

　　不用现场做单位换算就能直接读取数值，刻度线的印刷清晰，长刻度对应整数值压力点，短刻度做细分，配合黑色的三角指针，站在常规的运维操作距离外就能清晰读取出压力数值。从实际使用的适配性来看，这款表的测量覆盖范围覆盖了常规低压工况的检测需求，不管是0到1MPa级别的气动回路压力检测，还是供水系统的管网压力监测，都能满足使用要求，安装时只需要在取压口处做好密封，用扳手卡住接头的六角部位拧紧即可，不要直接拧表壳，避免损坏内部的传动结构；日常使用中要注意避免超压冲击，瞬间的超压容易导致弹簧管产生塑性形变，造成读数不准甚至损坏，同时如果是测量有强腐蚀、高粘度、易结晶的介质，不能直接安装这款表，需要配套对应的隔膜隔离装置才能使用。建模层面上，

　　这款表的结构还原度覆盖了所有外部可见的细节，包括表壳侧面的卷边结构、接头上的外螺纹牙型、表盘上的刻度标识、指针的形状、表蒙的透明质感、底部接头的六角拧动部位都做了准确还原，在做设备装配仿真、运维培训课件制作、工业场景三维可视化搭建的时候，直接调用这个模型就能完成压力表点位的装配，不需要再单独对仪表部分做二次建模，能节省不少建模的时间成本；模型的装配层级按照实际的零件拆分逻辑搭建，表壳、表蒙、表盘、指针、弹簧管、接头、传动齿轮组都做了独立的零件划分，如果需要做爆炸视图、装配工艺演示的话，也能直接对各个零件做移动、材质调整，适配不同的展示需求。
