针阀二维三维等距视图及尺寸设计模型

　　在小流量流体管路的精密调控场景里，针阀的应用覆盖了实验室气路分配、仪表测量引压、小型液压支路节流等多个对流量控制精度要求严苛的工况，这类元件的核心作用是通过阀针与阀座的微小配合间隙，实现管路内流体通断状态切换以及流量的线性微调，相比普通截止阀，其调节分辨率更高，密封性能在低压小通径工况下表现更稳定。这套设计资料同时整合了针阀的二维等距图与三维等距图，配套完整的视图表达与尺寸标注，能够为结构设计人员的选型校核、建模参考以及安装适配提供直接的技术依据。从设计逻辑来看，针阀的核心配合段采用锥形阀针结构，阀针的锥度通常根据调节精度需求选定，常规工况下多采用1:50或者更小的锥度，保证阀杆旋转过程中，

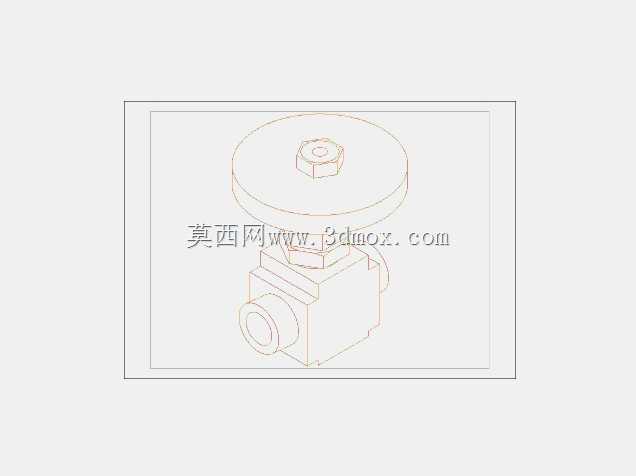

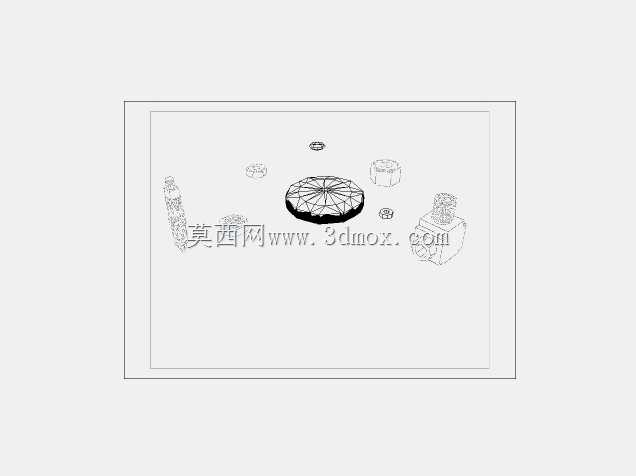

　　阀针与阀座的配合间隙能够实现微米级的递进变化，避免出现调节过程中流量跳变的问题。视图排布上，二维等距图采用正等轴测投影规则，能够在单一视图内同时呈现阀体三个轴向的外部轮廓与接口位置，不需要结合多向正视图就能快速判断阀体的外部形态；三维等距图则进一步还原了各零件的装配位置关系，包括阀杆与手柄的连接段、阀体与阀帽的螺纹配合段、阀针与阀座的密封配合段的相对位置，能够帮助设计人员快速理解产品的装配逻辑。尺寸标注部分覆盖了产品的全部安装边界与配合尺寸，阀体两端的接口尺寸标注包含了接口形式、通径大小以及连接螺纹的规格参数，能够直接对接管路安装的接口匹配校核；阀体的外部轮廓尺寸标注了总高度、最大外径以及操作手柄的旋转空间范围，

　　在进行管路布局设计时，可以直接参考这些尺寸预留安装与操作空间，避免出现安装后手柄被周边管路或者结构件阻挡无法操作的问题。从功能特性的设计考量上，这套针阀的结构设计兼顾了密封可靠性与操作便捷性，阀帽与阀体的配合段设置了密封填料腔，填料压紧后的预紧力能够保证阀杆旋转过程中不会出现流体沿阀杆间隙外泄的问题，同时填料的压紧力不会过大导致阀杆旋转阻力过高，保证手动操作时的手感顺畅。在实际选型应用中，设计人员可以通过这套图纸的视图与尺寸，快速判断该款针阀是否适配目标工况的安装空间，核对接口尺寸是否与现有管路匹配，同时可以参考其结构设计逻辑，针对特殊工况的耐温、耐压需求进行结构优化，比如将阀体材质从常规黄铜替换为不锈钢适配腐蚀性流体工况，

　　或者调整阀针锥度适配更宽的流量调节范围。在三维建模参考层面，这套等距视图能够帮助建模人员快速把握产品的整体比例关系，避免建模过程中出现各部分结构比例失调的问题，二维图上的尺寸标注可以直接作为建模的尺寸依据，不需要反复核对多视图的尺寸对应关系，大幅提升建模效率。对于设备运维人员而言，这套图纸的视图表达也能够帮助其快速理解针阀的内部结构，在出现密封失效或者调节卡涩问题时，能够准确判断故障位置，制定对应的检修或者零件更换方案。需要注意的是，在参考该设计进行实际加工或者选型时，要结合实际工况的压力等级、流体特性核对密封件材质与阀体材质的适配性，同时安装过程中要保证接口的同轴度，避免强行装配导致阀体变形影响阀针与阀座的配合精度，日常操作时不要过度旋紧手柄，避免阀针顶紧阀座导致密封面出现压痕损伤，影响后续的调节精度与密封性能。
