双列调心滚子轴承结构三维建模

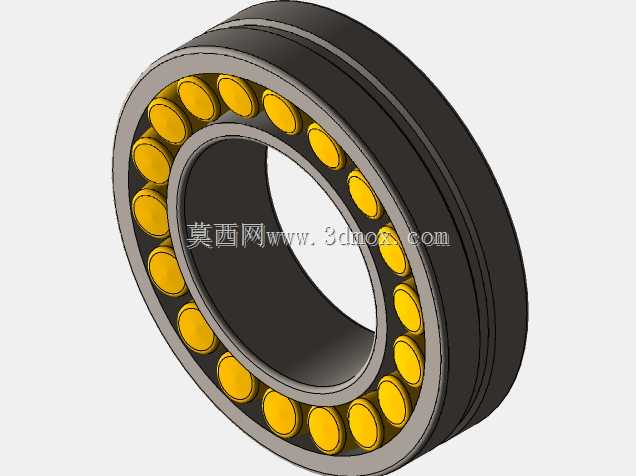

　　在重载传动、矿山输送、冶金轧机这类存在轴系挠曲变形的工况场景里，调心滚子轴承是支撑旋转轴系、承受复合载荷的核心部件，本次建模的双列调心滚子轴承，针对轴系安装对中误差大、径向载荷与轴向载荷联合作用的使用场景设计，可在轴系出现一定角度偏斜时仍保持稳定的运转状态，避免局部应力集中导致的早期失效。从结构设计逻辑来看，该轴承采用双列对称球面滚子作为滚动体，滚子沿内圈滚道呈倾斜排布，外圈滚道为内球面结构，球面中心与轴承回转中心重合，这一结构是实现调心性能的核心：当轴系因安装误差、受力挠曲产生2-3度的偏角时，滚动体可沿球面滚道自适应调整接触位置，保证滚动体与滚道的有效接触面积不会因偏斜大幅缩减，避免边缘接触造成的滚道点蚀、滚子碎裂问题。

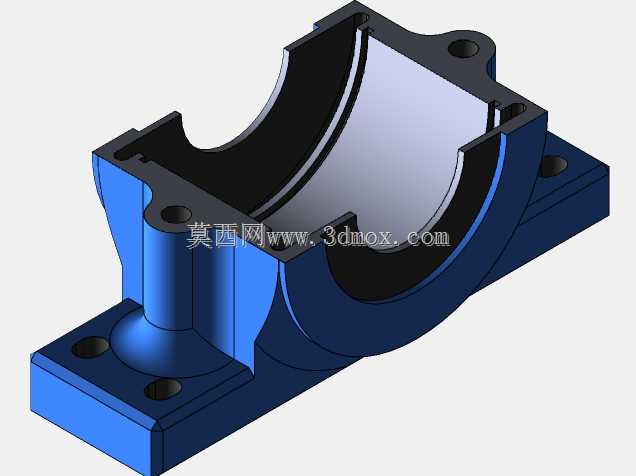

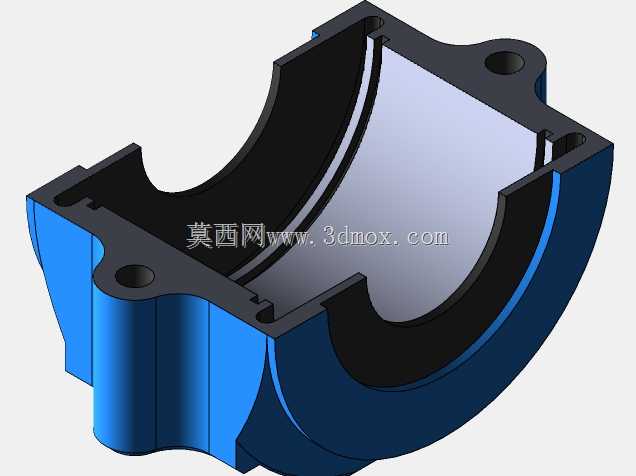

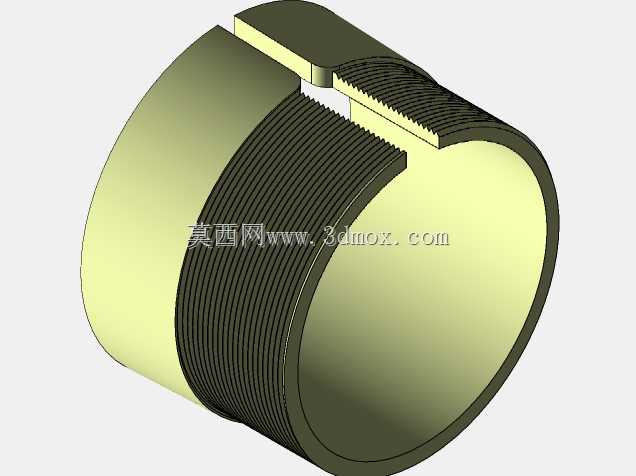

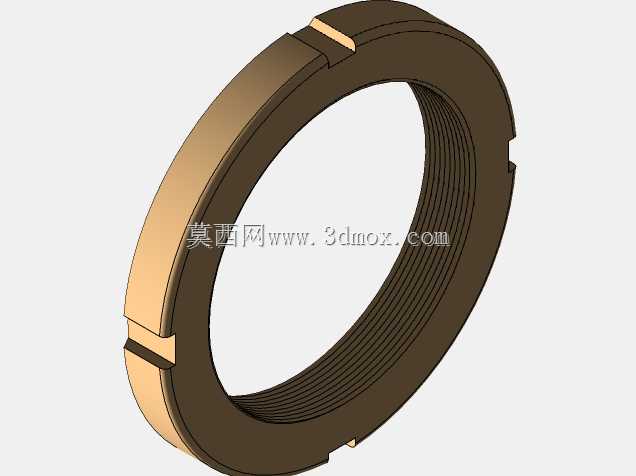

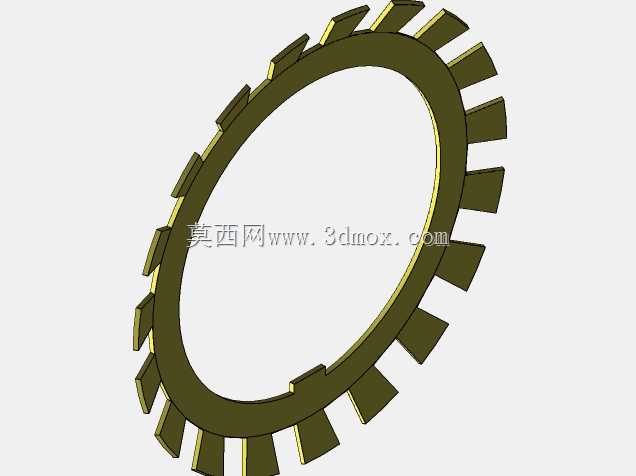

　　建模过程中，滚动体的轮廓采用修正线接触设计，并非纯圆柱或纯球面结构，滚子母线带有微量凸度，可抵消载荷作用下滚道的弹性变形带来的应力集中，让载荷沿滚子长度方向均匀分布，相比普通圆柱滚子轴承，其径向承载能力提升40%以上，同时可承受双向轴向载荷，适用于低速重载、存在冲击载荷的传动部位。从安装边界与尺寸配合来看，建模时严格遵循通用轴承的安装配合规范，内圈与轴的配合采用基孔制过盈配合，过盈量根据载荷等级选取，保证内圈与轴同步旋转无相对蠕动；外圈与轴承座孔的配合采用间隙配合，预留外圈微量游动的空间，适配轴系受热伸长时的轴向位移，同时外圈的球面结构可在座孔内自适应微调，补偿座孔加工带来的同轴度误差。保持架采用分体式黄铜实体保持架结构，

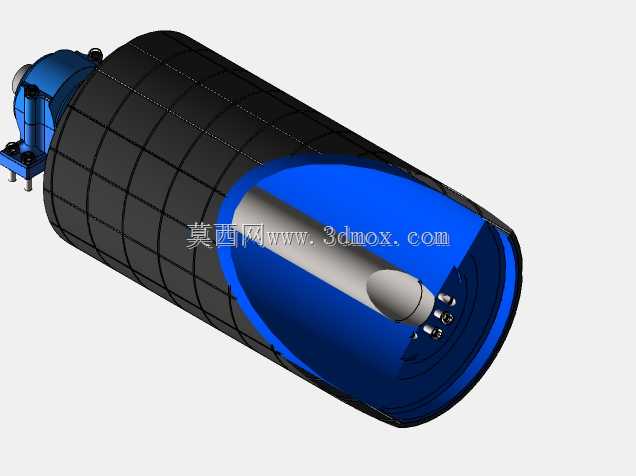

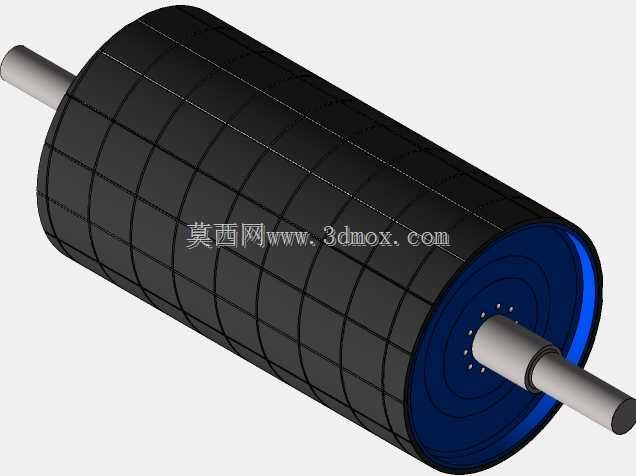

　　建模时为每个滚子设置独立的兜孔，兜孔间隙控制在合理范围，既保证滚子运转时的灵活度，避免滚子在兜孔内卡滞，又能限制滚子的歪斜量，保证滚动体在运转过程中始终处于正确的受力位置，保持架的引导方式为内圈引导，适合高速重载工况下的润滑脂流动，减少保持架与滚动体之间的滑动摩擦。在实际应用场景中，这类轴承常被安装在减速机低速输出轴、破碎机主轴、大型输送带滚筒的支撑位置，这类场景的共性问题是轴系跨度大、安装时难以保证两端轴承座的严格同轴，运转过程中轴受重载会产生挠曲变形，普通深沟球轴承或圆柱滚子轴承在这类工况下会因偏载快速失效，而调心滚子轴承的自适应调心特性可完美适配这类工况。建模时对各部件的细节做了工程化还原：外圈外侧设置有环形油槽与油孔，

　　对应润滑脂加注通道，可在不拆解轴承的情况下完成润滑脂补充，适配长期连续运转的维护需求；内圈两侧设置有挡边，可限制滚动体的轴向位移，承受双向轴向载荷，挡边与滚子端面的接触区域做了圆弧过渡，减少滚子端面与挡边的滑动摩擦，降低运转时的温升。从装配关系来看，双列滚子沿轴承中心对称排布，两列滚子的接触角方向相反，可同时承受两个方向的轴向载荷，径向游隙按照常规组级设置，建模时预留了合理的游隙空间，避免运转时因热膨胀导致游隙消失出现抱轴问题，同时游隙值不会过大导致轴系运转精度下降，满足通用传动场景的旋转精度要求。
