矿用浮选槽搅拌传动机构三维结构

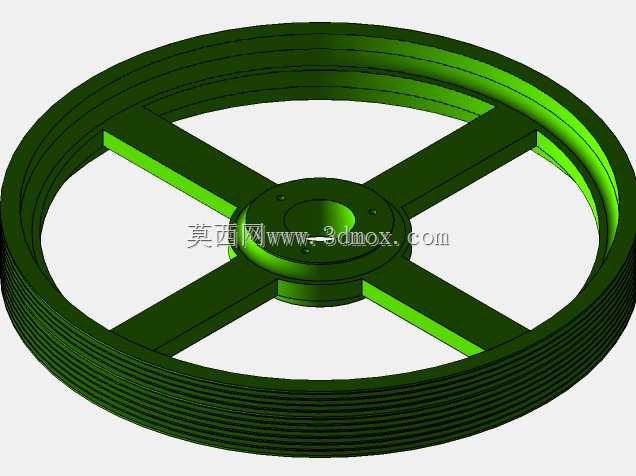

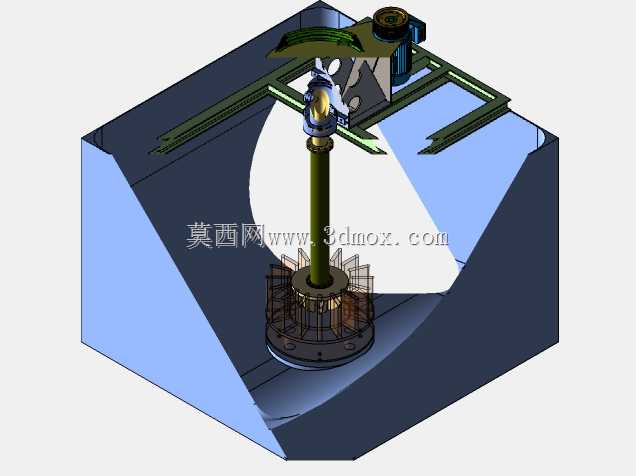

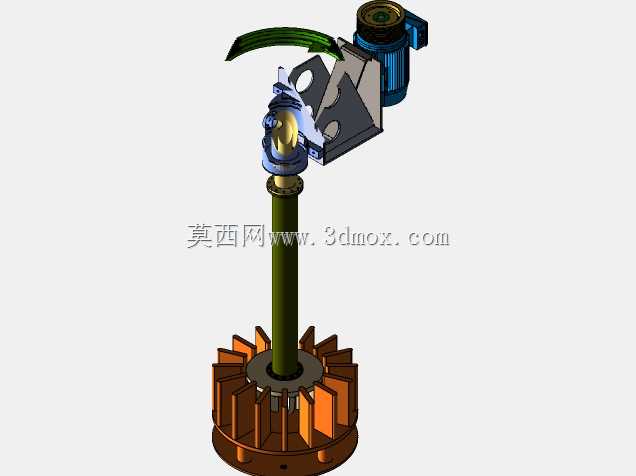

　　这套结构对应矿物分选流程里的浮选作业核心单元，在有色金属矿、非金属矿的选别生产线中，浮选槽承担着矿浆充气、搅拌、矿化泡沫分选的关键作用，这套三维结构完整还原了浮选槽上部的搅拌传动总成与安装机架的配合关系，能直接用于选矿厂设备改造的结构校核、新线设备的选型参考，也可作为同类型浮选设备设计的结构参照。从结构组成来看，上部的大直径带轮是动力输入的从动轮，通过V带与侧上方的电机带轮连接，这种带传动布局能在传递扭矩的同时，对搅拌轴启动时的冲击载荷起到缓冲作用，避免矿浆内卡滞硬物时直接损伤电机输出轴。带轮下方的轮毂位置做了辐条式减重设计，既保证了轮体的扭转刚度，又降低了旋转部件的整体惯量，减少设备启停时的动载荷冲击。搅拌轴部分采用了分段式结构，

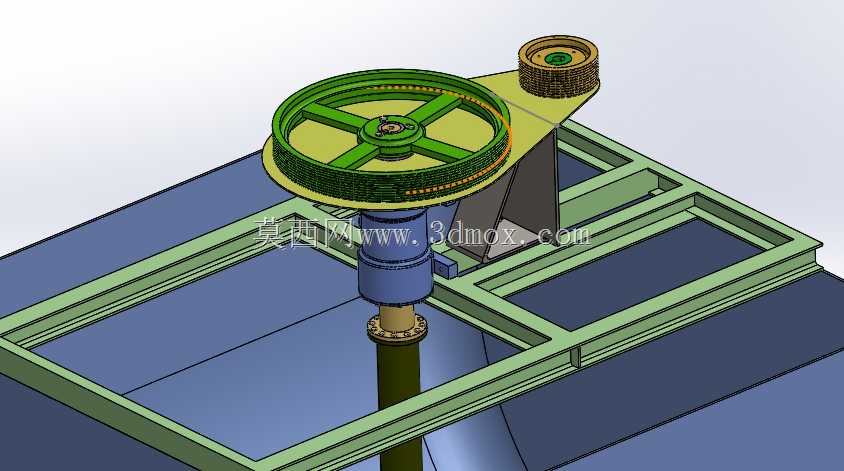

　　上部与带轮连接的轴段做了轴肩定位，中间设置了轴承座组件，内置的径向轴承可承受搅拌过程中矿浆扰动带来的径向载荷，轴承座下方的密封结构是设计重点，采用了多层填料密封组合，能有效防止槽内矿浆沿轴向上窜入轴承腔，避免磨蚀性矿浆磨损轴承滚道，延长核心传动部件的维护周期。安装机架采用型钢焊接框架结构，主框架由矩形型钢拼焊而成，横向与纵向的型钢支撑形成了稳定的网格承力结构，既可以承载上部传动总成的全部重量，又能在搅拌作业时抵消搅拌叶轮旋转带来的交变振动，避免机架出现共振问题。机架的安装边界做了标准化的连接孔位设计，可直接与下部的浮选槽槽体顶部法兰对接，孔位间距匹配行业内同规格浮选槽的通用安装尺寸，不需要额外做安装面的二次加工就能完成装配。

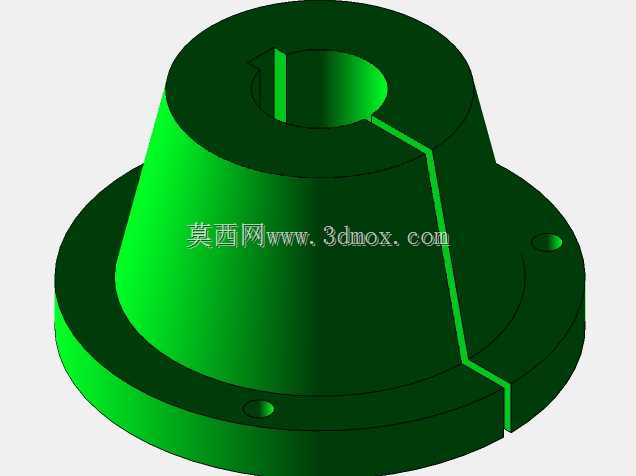

　　侧上方的电机安装座做了可调节的腰型孔设计，安装时可以通过调整电机的位置来张紧传动V带，补偿带条长期使用后的拉伸变形，不需要额外加装张紧轮就能保证传动效率。从实际作业场景来看，这套结构对应的浮选槽单槽处理量适配中小规模选矿生产线的粗选、扫选作业，搅拌叶轮浸没在槽内矿浆中，旋转时既能让矿浆保持悬浮状态，又能将鼓风机输入的空气切割成细小气泡，让目标矿物颗粒附着在气泡上上浮形成泡沫层，最终通过刮板排出完成分选。设计过程中充分考虑了选矿现场的维护便利性，轴承座采用了剖分式结构，更换密封件或轴承时不需要拆卸上部带轮和整个轴组件，只需要拆开轴承座上下盖就能完成维护作业，大幅缩短现场停机维护的时间。传动带轮外侧预留了安全护罩的安装位，

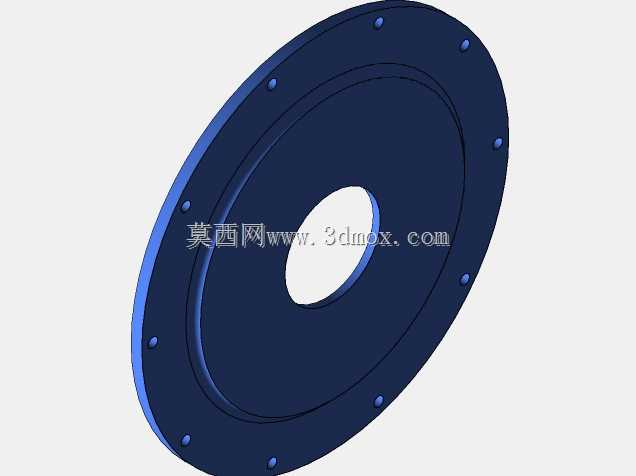

　　现场安装时可加装钢板防护网，避免运转时人员接触旋转部件引发安全事故。机架的型钢表面预留了防腐衬层的安装空间，现场投用前可涂刷耐磨防腐涂层，抵御选矿车间内潮湿、带腐蚀性矿浆飞溅的工况环境，延长机架的使用寿命。搅拌轴的下端预留了叶轮安装的法兰接口，可根据处理矿种的不同，适配不同叶片角度的搅拌叶轮，比如处理粗颗粒矿物时可选用大倾角叶片，提升矿浆的循环力度，处理细颗粒矿浆时可选用小倾角叶片，降低动力消耗。整个结构的装配关系完全按照实际生产中的装配工艺搭建，所有连接螺栓的规格、孔位的配合公差都符合选矿设备的设计规范，不存在干涉问题，可直接导出工程图用于生产制造参考。
