高速型燃气燃烧器EQA100/50结构设计

　　在工业热能供给场景里，这类大出力高速燃气燃烧器的适配场景覆盖很广，从中小型工业炉窑的直接加热、热风发生装置的热源端，到涂装线烘干段、食品加工烘烤设备的热源配套，都能见到同规格产品的应用。不同于民用小型燃烧装置，100万英热单位每小时的出力等级，刚好匹配多数中型加热工位的热功率需求，不需要多台小功率设备并联，也不会因为出力过大造成管路匹配、炉膛承压的额外设计负担。

　　从实际使用逻辑来看，这款燃烧器的核心功能是将燃气与助燃空气按适配比例充分预混后，以高速喷射状态完成燃烧，火焰喷出速度高，能带动炉膛内烟气形成强循环，让加热区域的温度场均匀性大幅提升，避免局部过热或者加热死角的问题。高速燃烧的特性也让燃烧反应更充分，烟气里的不完全燃烧产物占比更低，对于有环保排放要求的工位来说，能减少后续尾气处理的负荷。

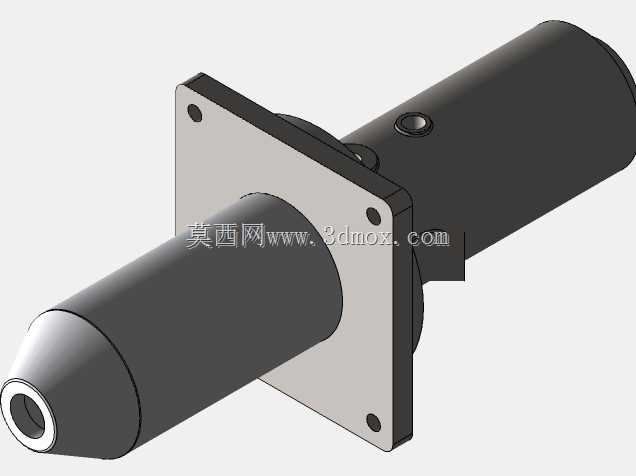

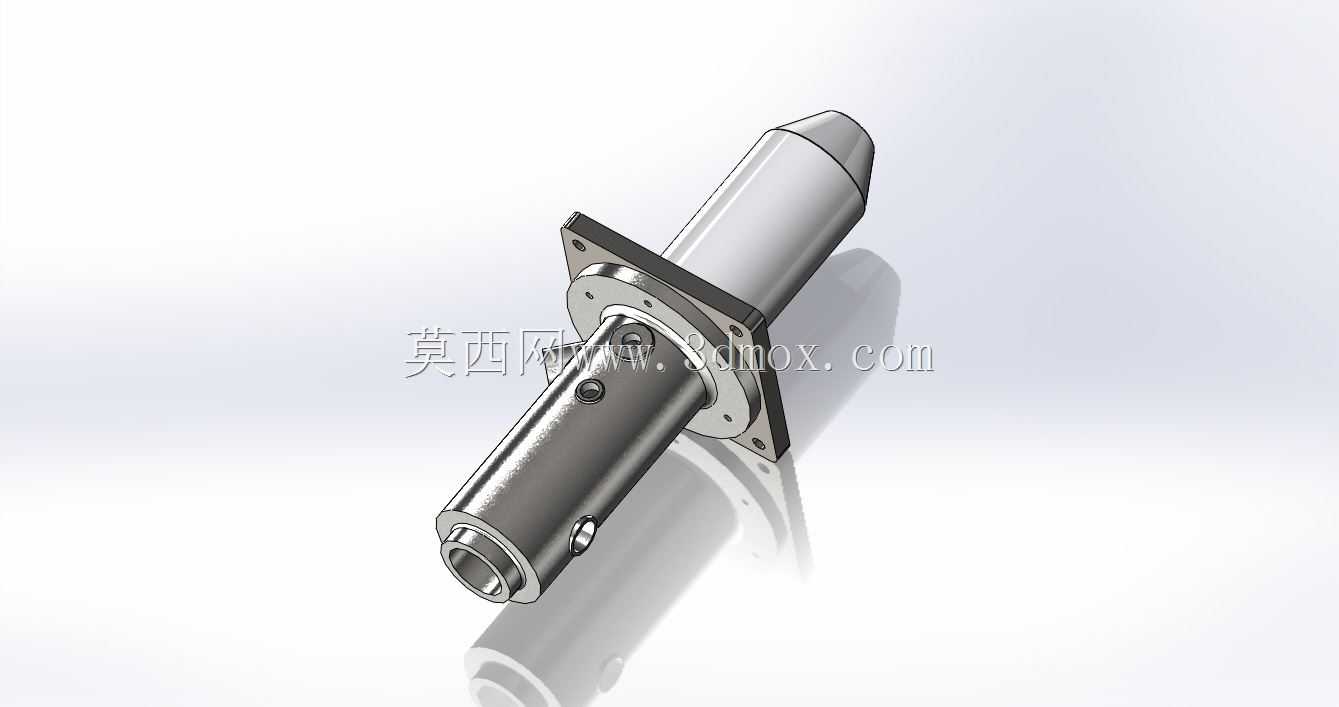

　　做结构设计的时候，首先要考虑的是安装边界的适配性。这款燃烧器采用方形法兰安装结构，法兰上预留的安装孔位匹配多数工业炉壁的标准开孔尺寸，安装时只需要在炉壁对应位置开好适配的通孔，通过螺栓就能完成固定，不需要额外做复杂的转接支架。主体筒体的长度经过匹配设计，伸入炉膛的部分刚好处于火焰喷射的最优位置，不会因为伸入过短造成火焰贴壁冲刷炉衬，也不会因为伸入过长导致筒体长期受高温灼烧缩短使用寿命。筒体端部的锥形收口结构，是为了约束混合气流的喷射方向，让火焰保持稳定的形态，避免出现火焰发散、回火的风险。筒体侧面预留的接口，分别对应燃气接入、助燃风接入以及火焰检测部件的安装位，接口的位置和尺寸都按照通用管路标准设计，选型配套的时候不需要单独定制转接头。

　　设计过程中还要考虑日常维护的便利性，筒体上的可拆卸结构，能让运维人员在不拆卸整体安装法兰的情况下，完成喷嘴清理、点火电极检查的常规维护操作，减少设备停机维护的时间。燃烧器主体的金属材质选型，接触火焰的部分采用耐高温合金材质，非高温段采用常规碳钢做表面防腐处理，在保证结构强度和耐高温性能的前提下，控制整体的制造成本。

　　从安装尺寸的细节来看，法兰的方形轮廓尺寸、安装孔的中心距、筒体的外径尺寸，都和同功率等级的主流燃烧器产品保持尺寸兼容，用户做旧设备替换的时候，不需要重新改动炉壁开孔和管路布局，直接替换就能完成安装，大幅降低设备改造的工作量。筒体尾部的连接结构，预留了和送风管路对接的标准接口，能直接和常规的中压风机送风管路匹配，不需要额外做变径处理。

　　在实际选型应用的时候，需要注意燃烧器的安装角度，这款产品支持水平安装或者小角度倾斜安装，不建议垂直向下安装，避免燃烧产生的冷凝水倒流回筒体内部，腐蚀内部构件。同时要保证燃气入口的压力稳定在设计区间内，压力波动过大会直接影响燃烧的稳定性，甚至出现脱火、回火的安全隐患。火焰检测接口的位置设计在筒体侧面靠近喷嘴的位置，能第一时间检测到火焰的存在，一旦出现意外熄火的情况，能快速切断燃气供给，保证使用安全。

　　整体结构没有多余的复杂构件，所有功能结构都围绕稳定燃烧、便捷安装、易维护这几个核心需求设计，没有冗余的装饰性结构，完全符合工业热能设备的设计逻辑。做三维建模的时候，要重点还原法兰安装面的平面度、各个接口的同轴度、筒体内部流道的顺滑过渡，这些细节直接影响后续做虚拟装配、管路干涉检查的准确性，如果建模的时候忽略了安装孔的位置公差、接口的螺纹尺寸，后续出工程图或者做装配仿真的时候就会出现匹配错误，影响整个加热系统的设计进度。
