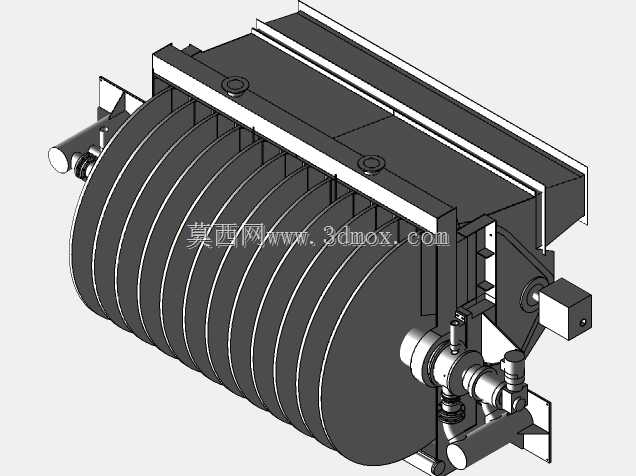

多盘式真空过滤机结构三维设计

　　这套三维结构还原的是选矿流程里常用的多盘式真空过滤单元，在黑色金属矿、有色金属矿的精矿脱水工段，以及煤炭洗选、化工浆料固液分离场景里都有广泛应用，核心作用是把浓度15%-40%左右的悬浮矿浆，通过真空负压作用实现滤饼形成、脱水、卸料的连续作业，把物料含水率降到运输或后续工序要求的范围内，相比传统筒式过滤设备，单位占地面积的过滤面积能提升60%以上，适合大处理量的选矿厂连续生产工况。从结构设计逻辑来看，整个设备采用卧式主轴排布，核心过滤部件是12组平行安装的扇形滤盘，每组滤盘由多个工程塑料扇叶拼接而成，表面包覆滤布，滤盘内部通过中空主轴与真空分配阀连通，主轴转动过程中，每个滤盘会依次浸入槽体矿浆区、脱离液面进入脱水区、

　　转到卸料区完成刮料，整个循环周期可以通过主轴转速调整，适配不同粒度、不同浓度的物料脱水需求。槽体部分采用焊接式箱型结构，侧边设置溢流口维持稳定的矿浆液位，底部配置搅拌装置防止矿浆沉降分层，避免粗颗粒物料堆积在槽底影响滤盘浸入深度；主轴两端采用调心滚子轴承支撑，同时配置填料密封结构防止矿浆泄漏，密封组件的压紧量预留了3-5mm的调整余量，方便后期运维更换密封件。设备的安装边界需要重点考虑几个维度：主轴中心距安装基础面的高度要匹配滤盘直径，保证滤盘最低点距离槽底预留150mm以上的搅拌空间，进料口、真空管路接口、滤液排出口的位置都在设备同侧，方便现场工艺管线排布，驱动端配置的减速电机与主轴采用联轴器直连，

　　安装时要保证两轴同轴度误差不超过0.1mm，避免运行过程中出现主轴跳动、滤布磨损过快的问题。滤盘的设计做了模块化拆分，单个扇叶可以独立拆卸更换，不需要整体吊装主轴就能完成滤布更换或者损坏扇叶的替换，大幅降低运维的停机时间；分配阀采用耐磨陶瓷配流盘，相比传统铸铁配流盘的使用寿命能提升3倍以上，配流盘的接触面研磨精度达到Ra0.8，保证真空度稳定维持在-0.05~-0.08MPa的工作区间，避免漏气影响脱水效率。卸料端采用硬质合金刮刀，刮刀与滤盘表面的间隙调整在1-2mm之间，既可以把脱水后的滤饼完整刮落，又不会刮伤滤布表面，刮刀支架采用长圆孔设计，方便后期根据滤布的磨损情况调整间隙。设备的侧边管路配置了反吹管路，在卸料瞬间通入0.

　　02-0.03MPa的压缩空气，让滤布产生瞬时鼓胀，帮助滤饼顺利脱落，同时可以吹透滤布孔隙，避免细颗粒物料堵塞滤布影响过滤效率。整个结构的受力点做了针对性加强，主轴在滤盘安装位置设置了支撑轴套，避免多组滤盘的重量长期作用导致主轴弯曲变形，槽体的侧板设置了横向加强筋，装满矿浆时的侧壁变形量控制在1mm以内，不会出现焊缝开裂的问题。现场安装时需要注意设备的水平度，整个槽体的纵向、横向水平度误差不超过0.2/1000，避免矿浆在槽体内出现偏流，导致部分滤盘挂饼厚度不均，影响整体处理能力。
