汽车转向传动与制动轮边集成结构

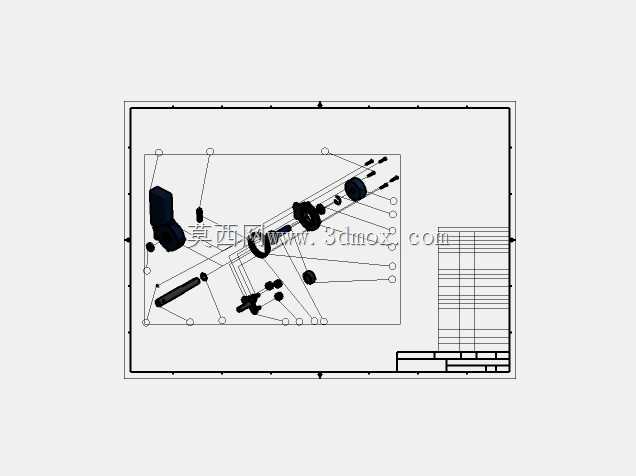

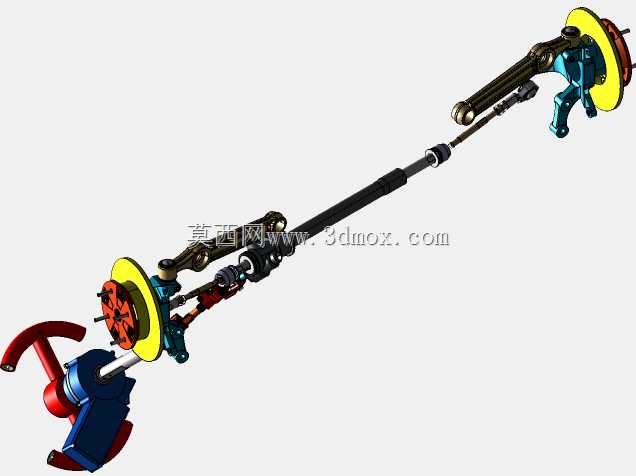

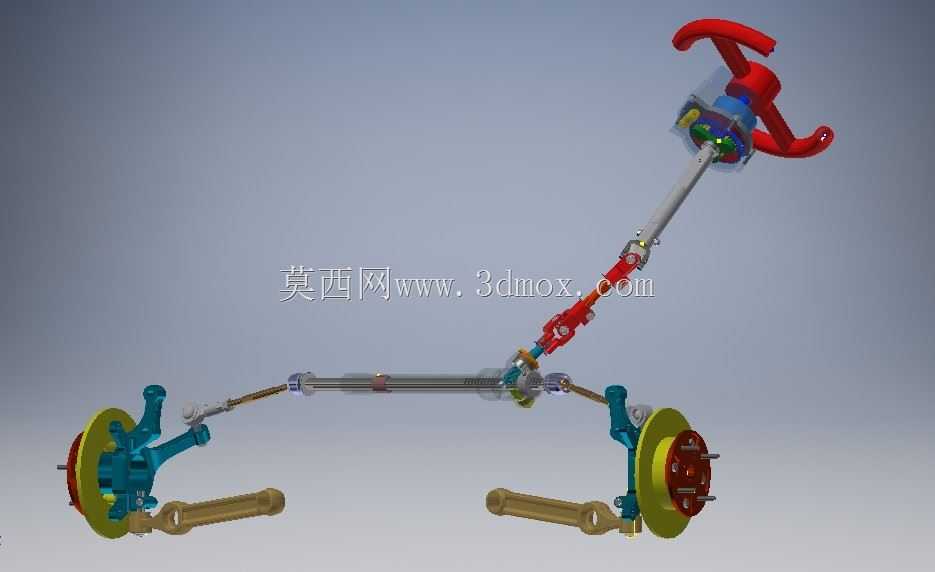

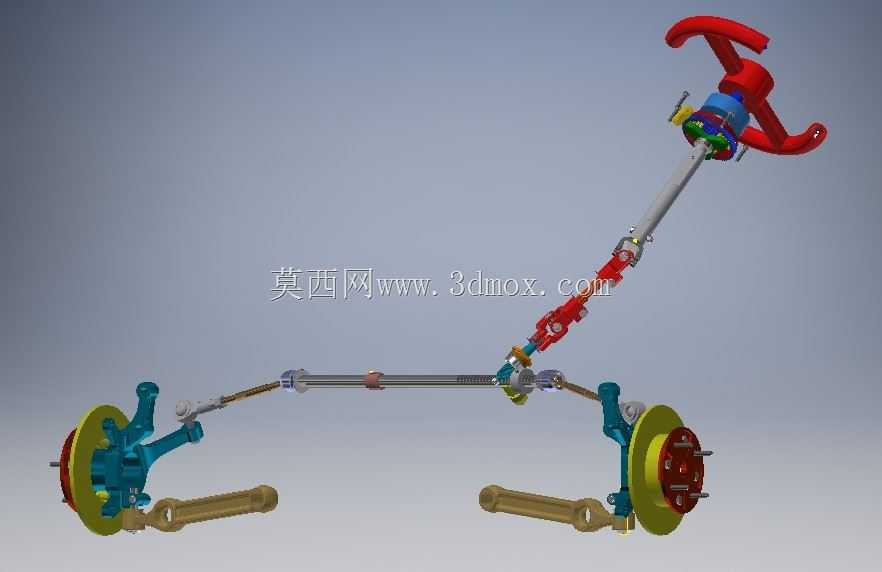

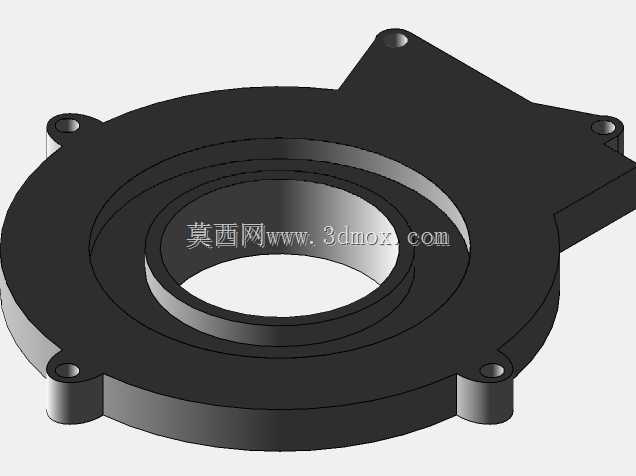

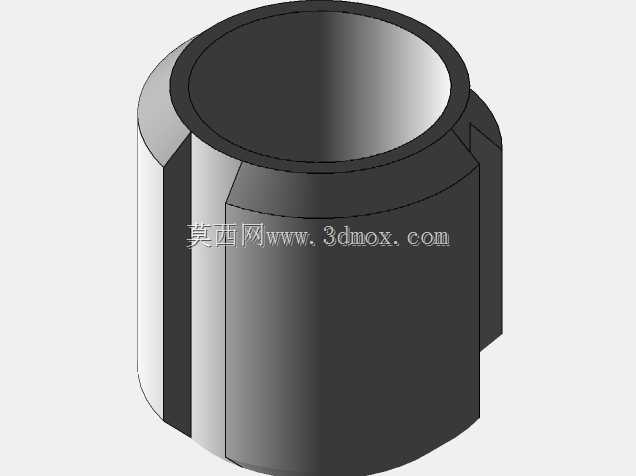

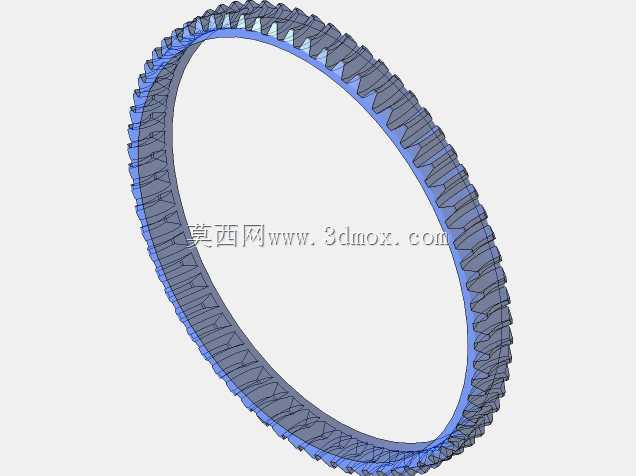

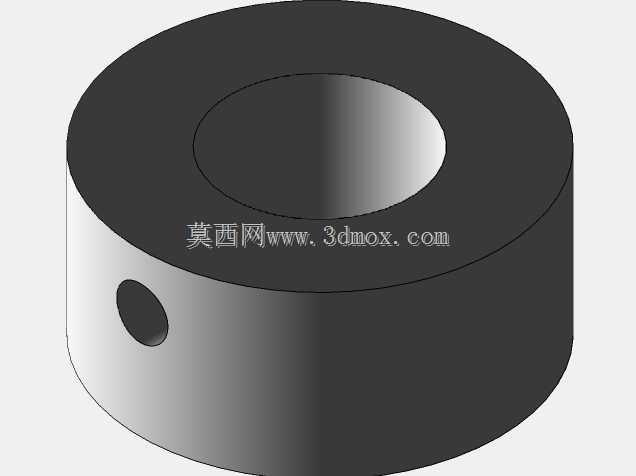

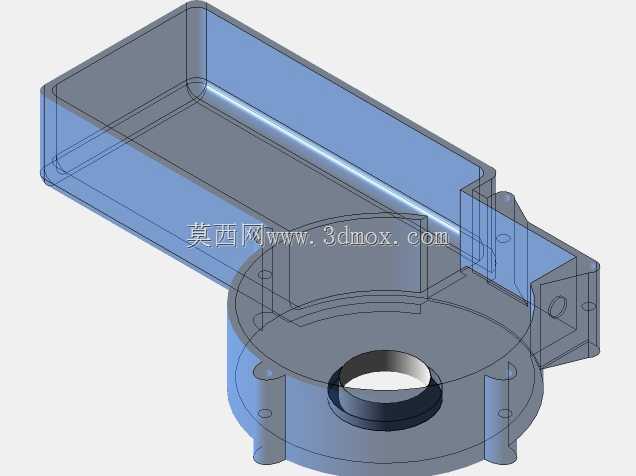

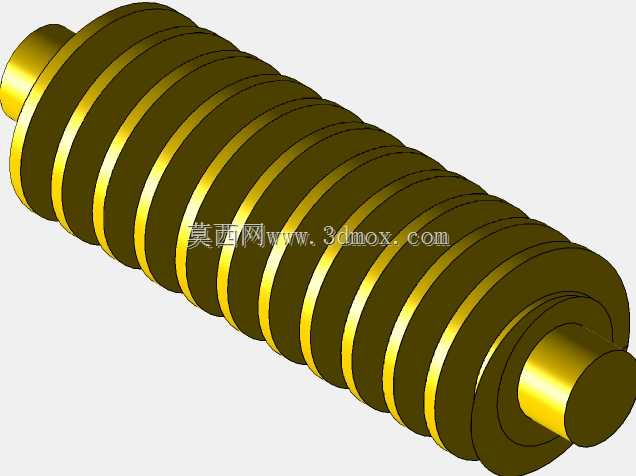

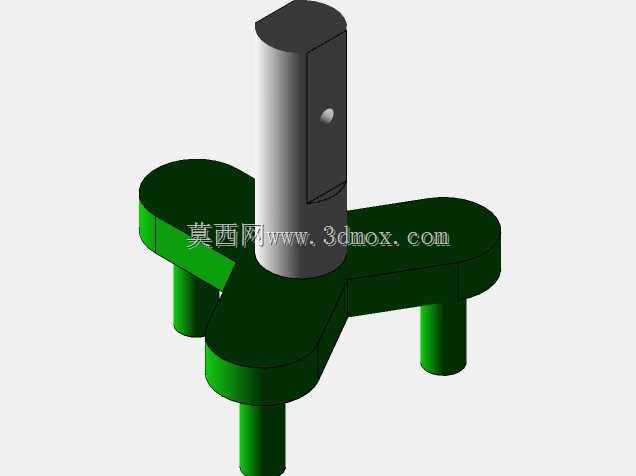

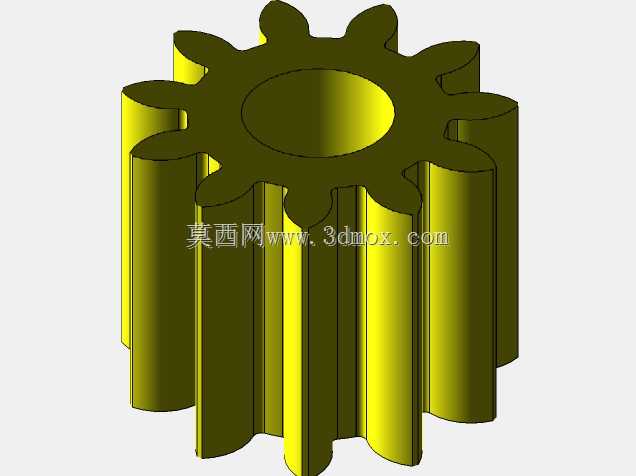

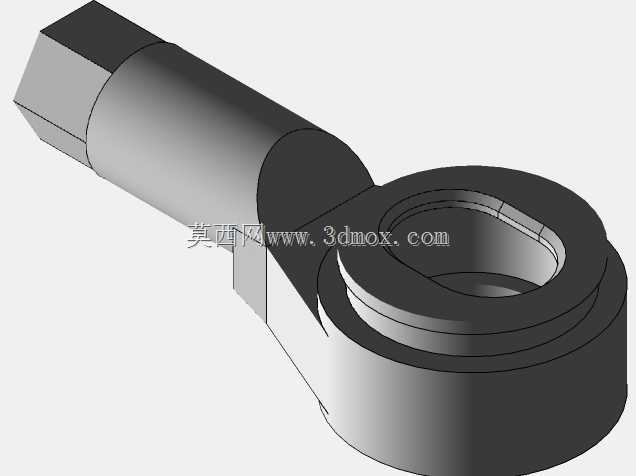

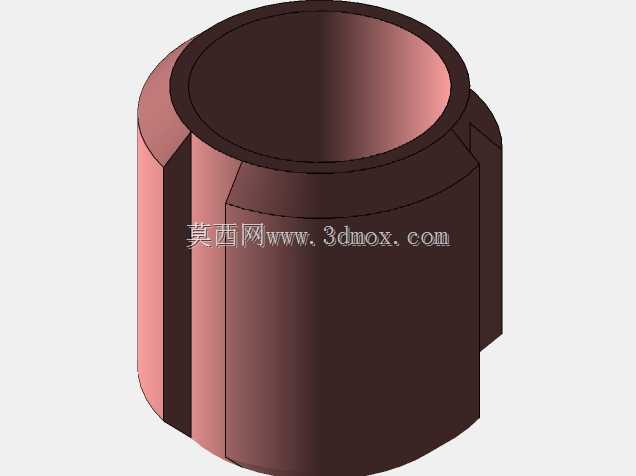

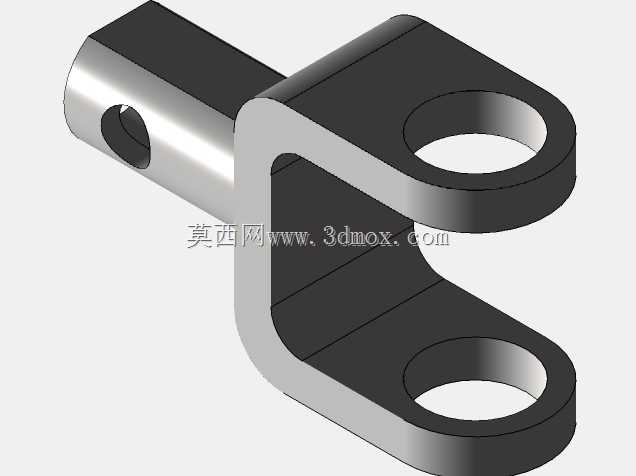

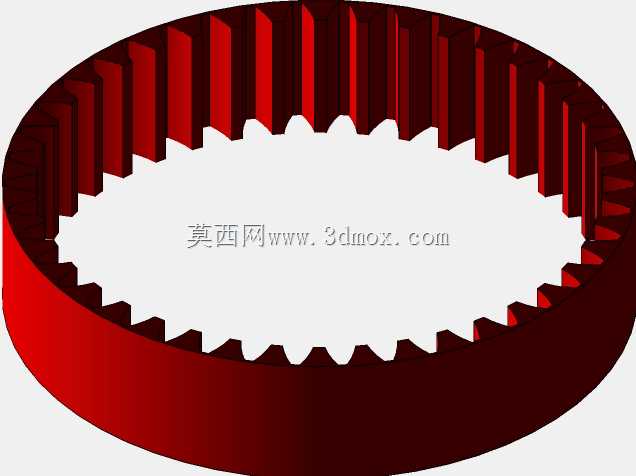

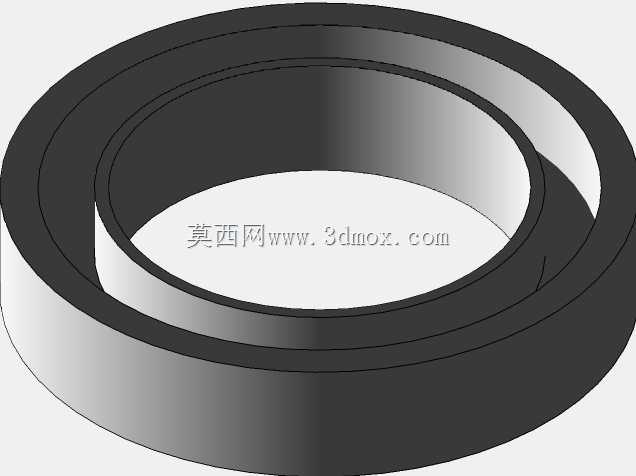

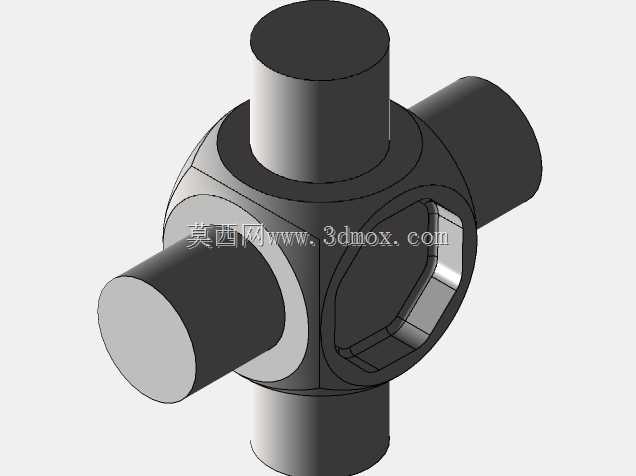

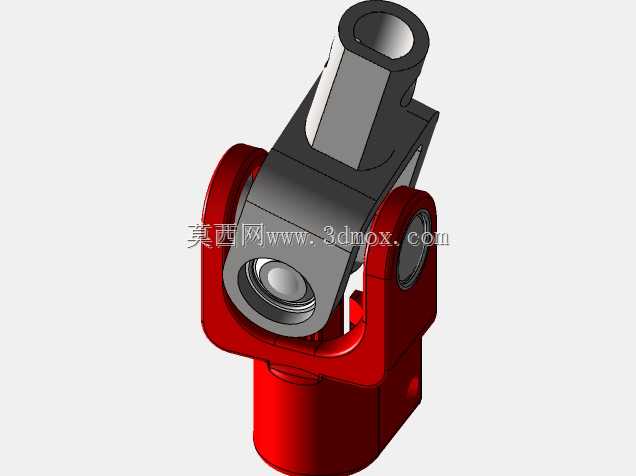

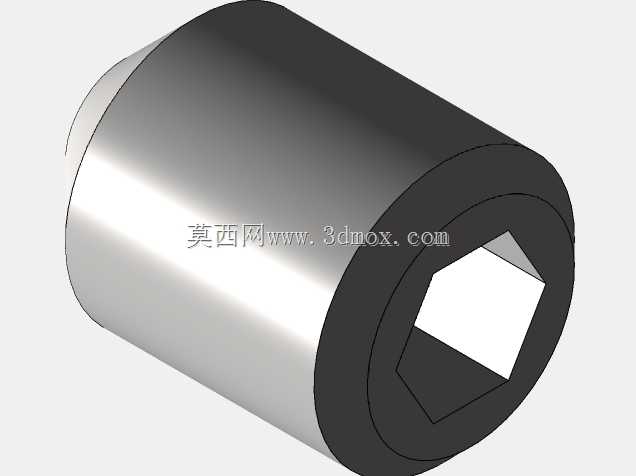

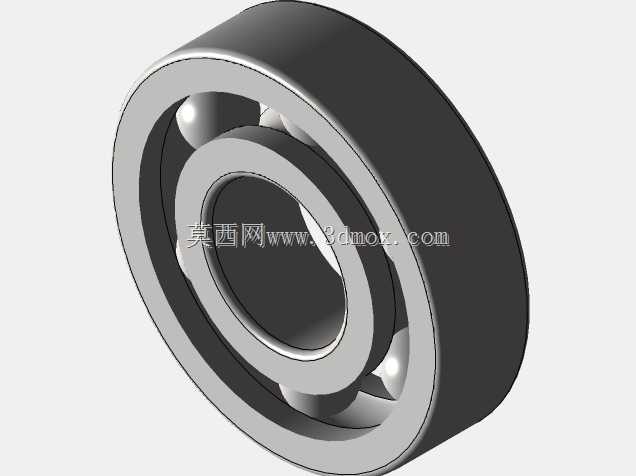

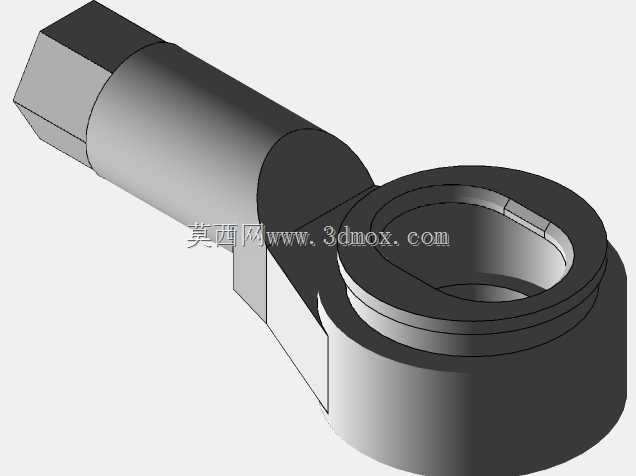

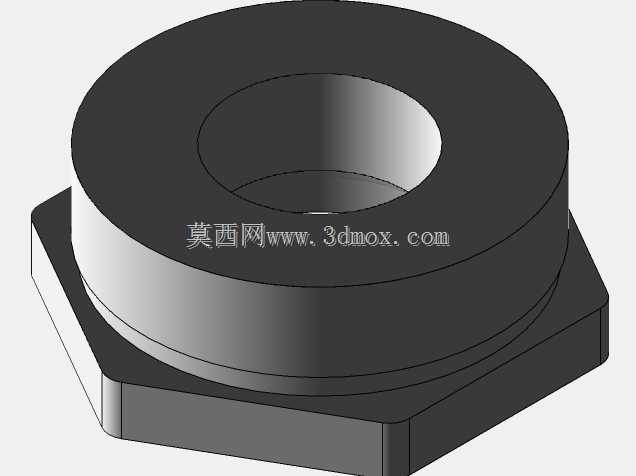

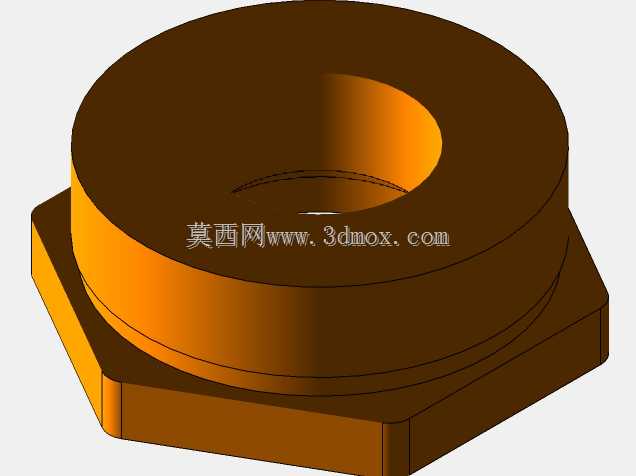

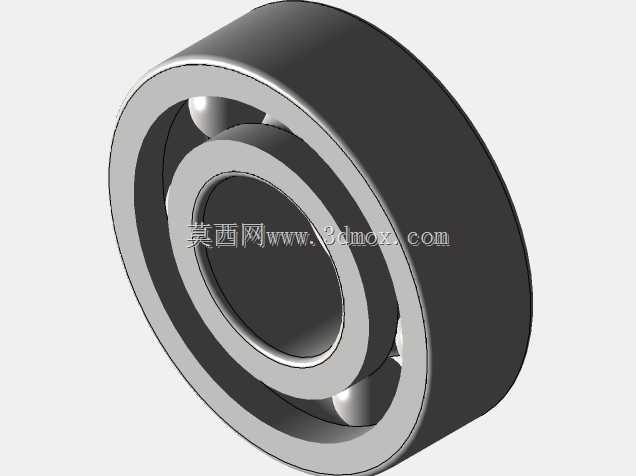

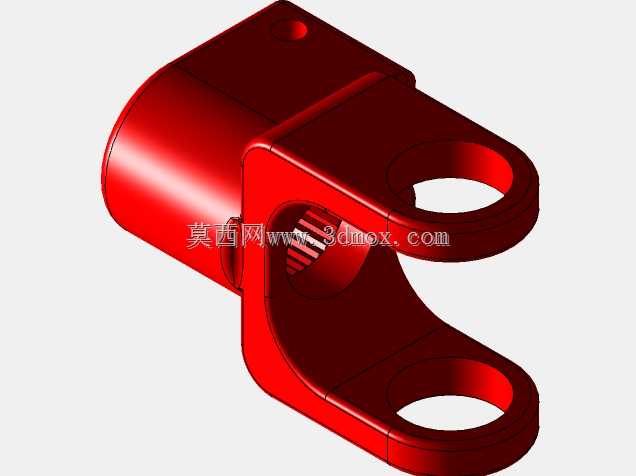

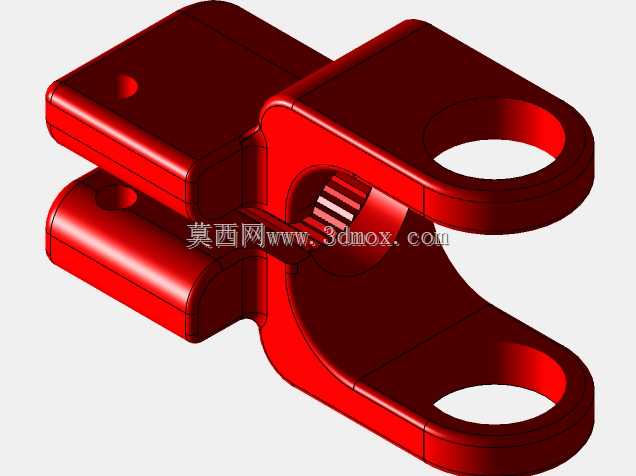

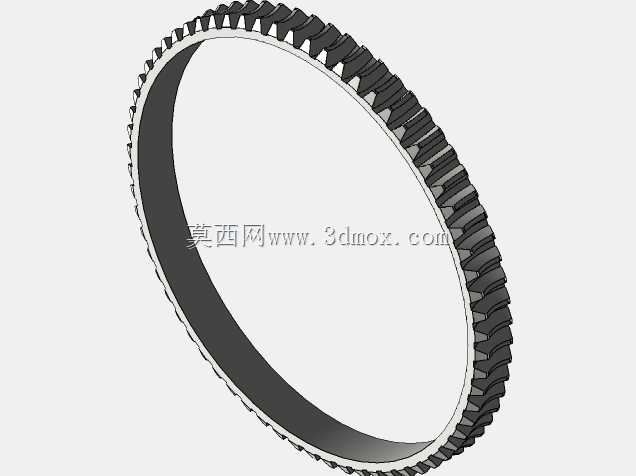

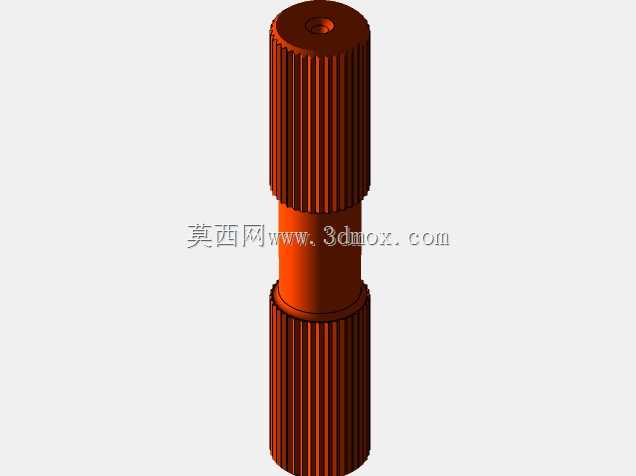

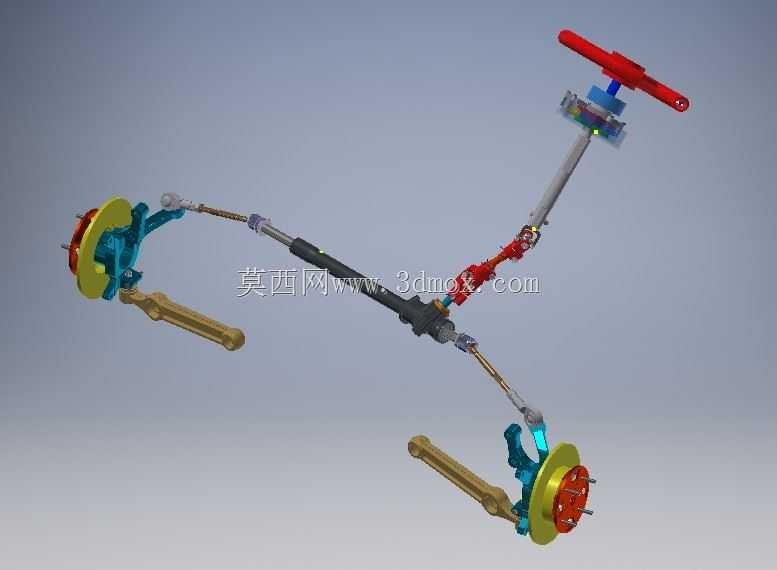

　　这套结构主要面向轻型非道路作业车辆与小型乘用车辆的底盘前桥区域，日常作业场景覆盖厂区短途转运车辆、小型农用作业机械、场地观光代步车辆的底盘传动与转向执行环节，核心作用是把驾驶端的转向输入力矩同步传递到两侧轮边，同时兼顾轮边制动力矩的传递与悬架跳动时的位移补偿。从结构组成来看，中间的转向输入轴上端连接驾驶位的转向操纵手柄，轴段设置有万向节结构，可抵消安装面与转向拉杆平面的角度偏差，避免转向过程中出现卡滞；输入轴下端连接转向摇臂，摇臂通过球铰分别连接左右两侧的横拉杆段，每段横拉杆都设置有长度调节螺纹段，装配时可通过旋转杆体调整前轮前束参数，匹配不同轮距的车架安装需求。两侧轮边集成了制动盘与转向节结构，制动盘通过轮毂轴承连接在转向节上，

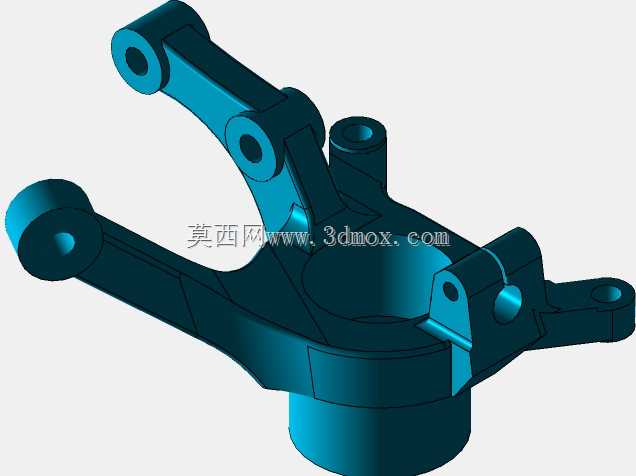

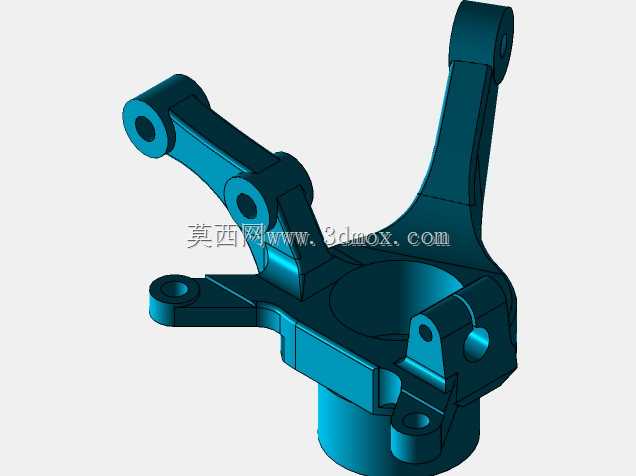

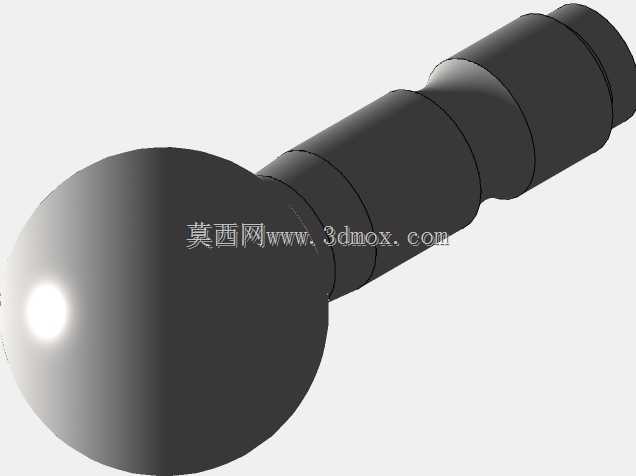

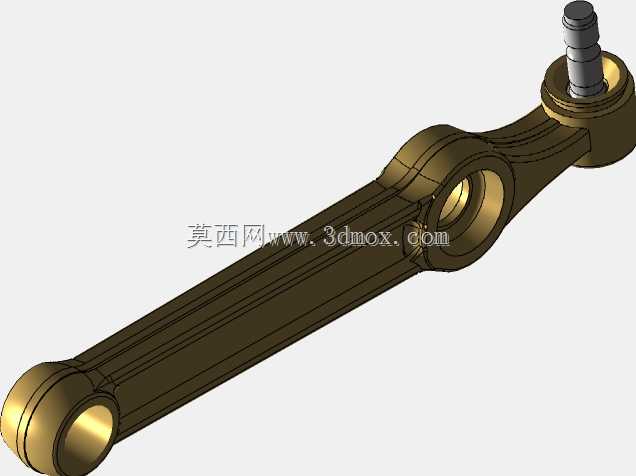

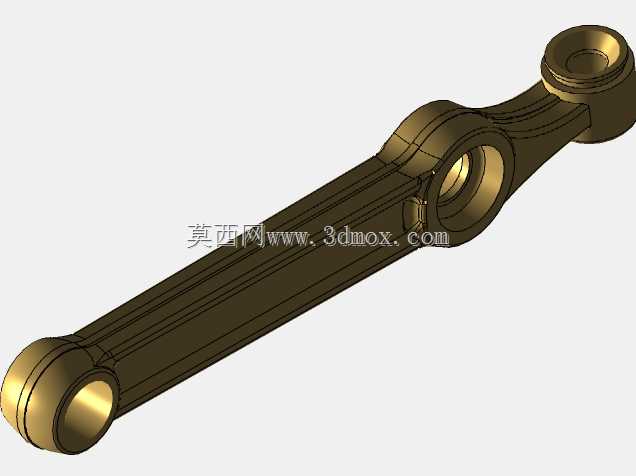

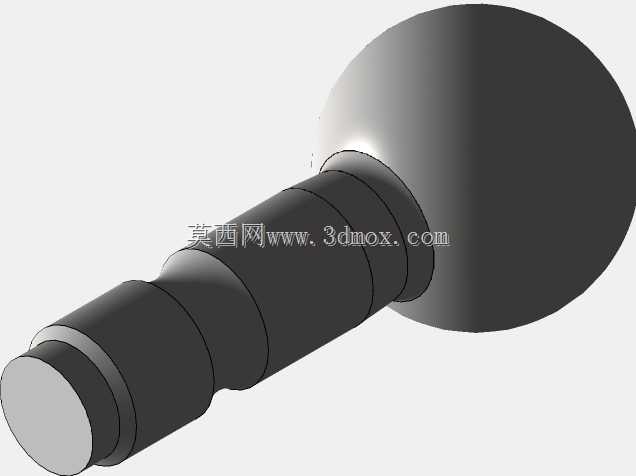

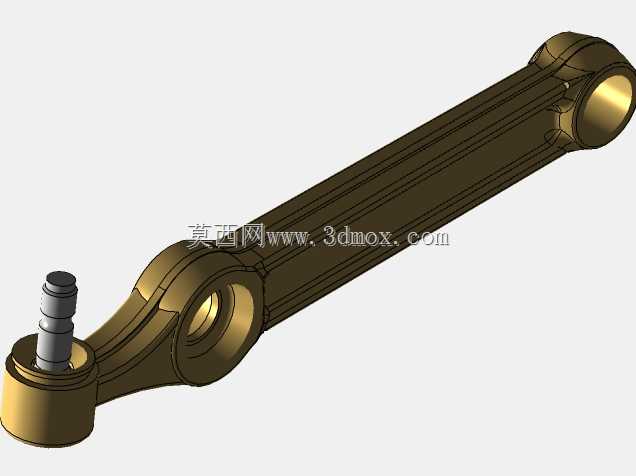

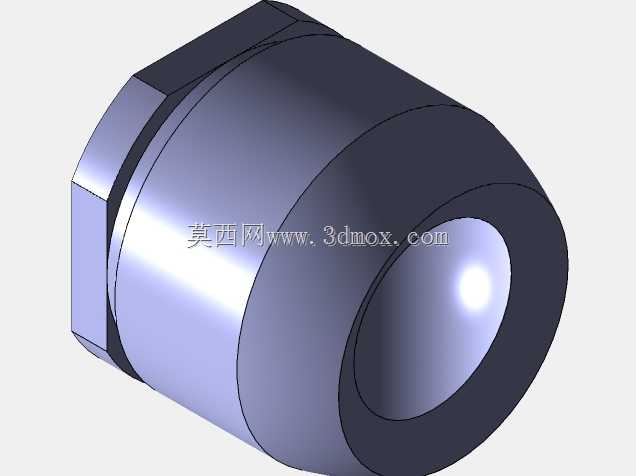

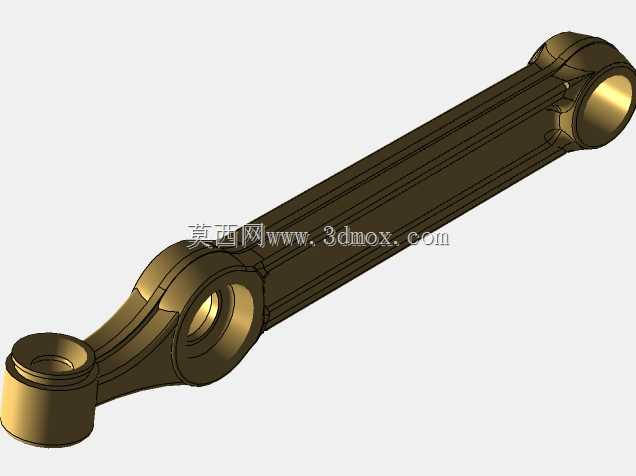

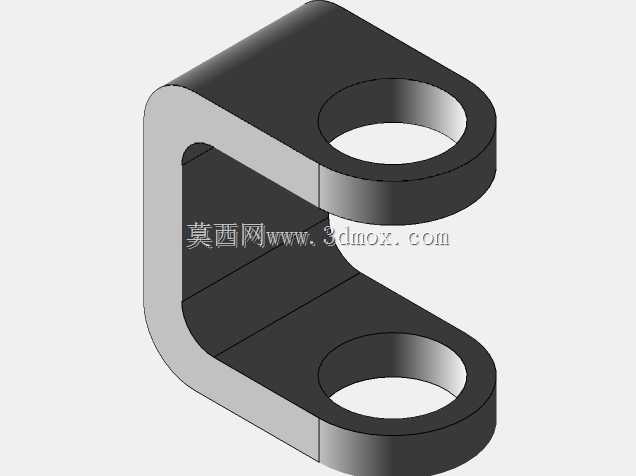

　　转向节上端与下摆臂、减震支杆相连，下端通过球头与横拉杆末端连接，当转向摇臂摆动时，会同步拉动两侧横拉杆带动转向节绕主销转动，实现车轮的转向动作。设计过程中优先考虑了不同工况下的运动干涉问题，横拉杆的分段式结构配合两端的球铰，可在车轮随悬架上下跳动时自适应调整角度，避免拉杆受附加弯矩出现断裂；轮边制动盘的安装面预留了标准螺栓孔位，可匹配常规的浮动卡钳安装尺寸，不需要额外加工转接支架。安装边界方面，整套结构沿车架横向对称布置，中间输入轴的安装法兰距车架纵梁的安装面预留了足够的管线布置空间，两侧轮边的转向节主销内倾、后倾角度都按照常规轻型车辆的底盘参数预设，装配时只需要匹配车架上的安装支座孔位即可完成定位，不需要额外调整主销角度参数。

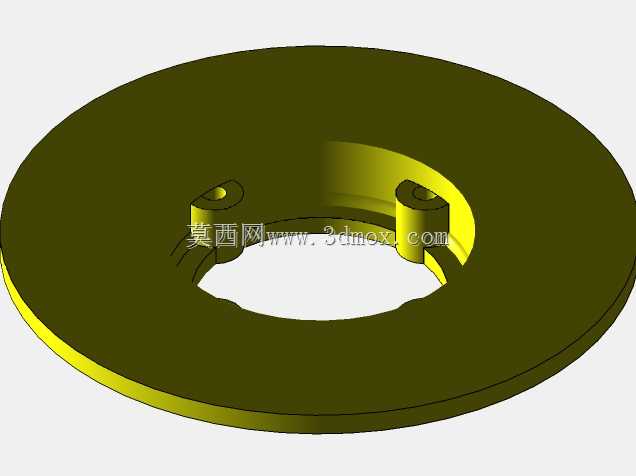

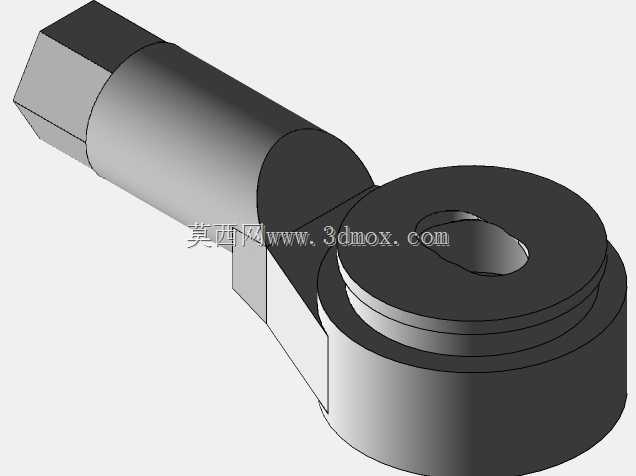

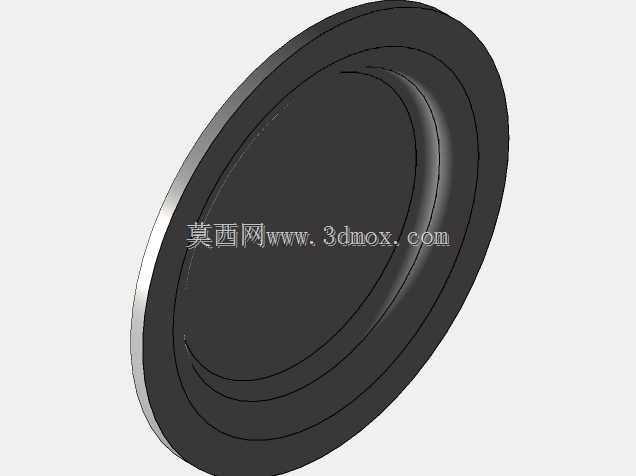

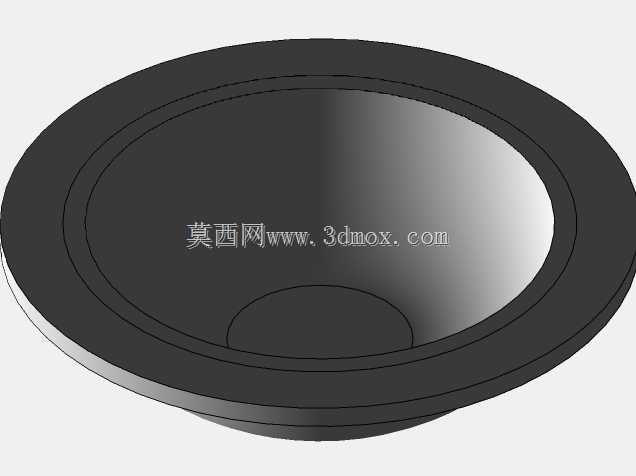

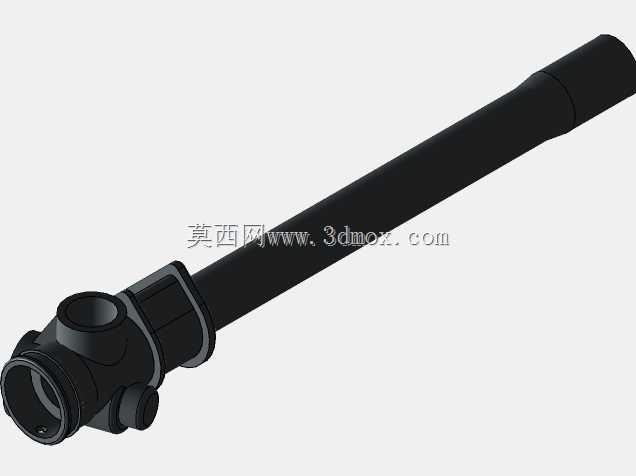

　　横拉杆的杆体采用分段变径设计，中间受力较大的段采用更大直径的杆材，两端连接球头的段做缩径处理，既保证了转向拉力传递的刚度，又尽可能降低了簧下质量，提升车轮贴地性能。轮边的制动盘采用通风结构预留，可满足连续制动下的散热需求，转向节上的减震支杆连接孔位做了加厚处理，可承受颠簸路面下的冲击载荷，避免长期使用后出现孔位变形。整套结构的运动行程经过反复校核，当转向手柄转到最大角度时，两侧横拉杆都不会达到球铰的最大摆角极限，预留了至少15%的角度余量，避免极端转向工况下球头脱出；同时悬架跳动到上下极限位置时，横拉杆与下摆臂、减震支杆之间都保留了足够的安全间隙，不会出现运动磕碰。在实际选型适配时，可根据车辆的额定载荷调整横拉杆的杆径与球头规格，

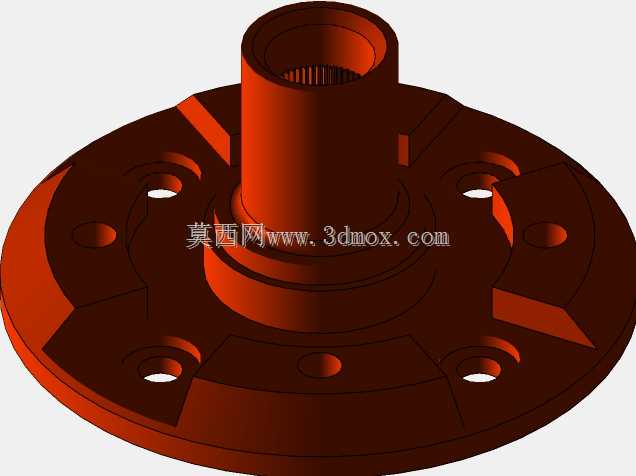

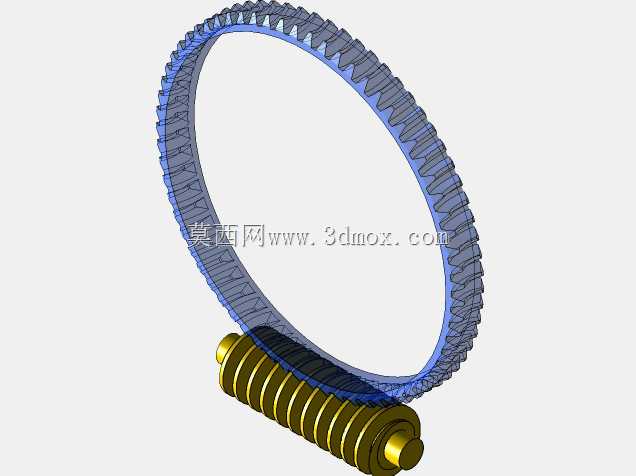

　　当前结构的参数可适配额定总质量1.8吨以内的轻型车辆，转向传动比设置适合低速作业场景下的转向灵敏度需求，不需要额外增加转向助力结构即可实现轻便的转向操作，降低整车的制造成本与后期维护难度。轮边的轮毂连接法兰采用通用的四孔安装规格，可匹配多数常规的轻型车辆轮辋，不需要定制专用轮毂，提升了部件的通用互换性。
