铃木维特拉车门内饰固定卡扣基座结构

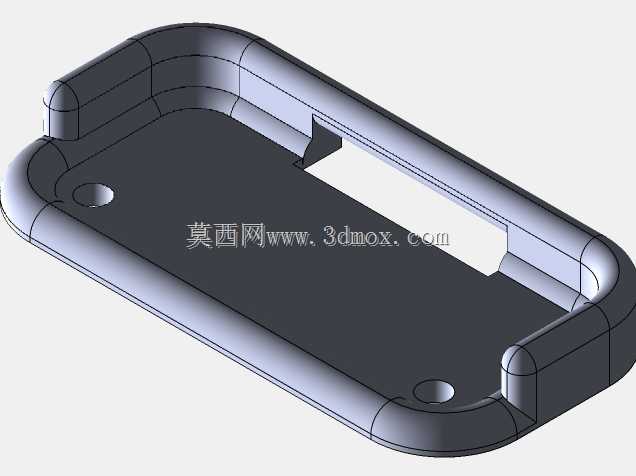

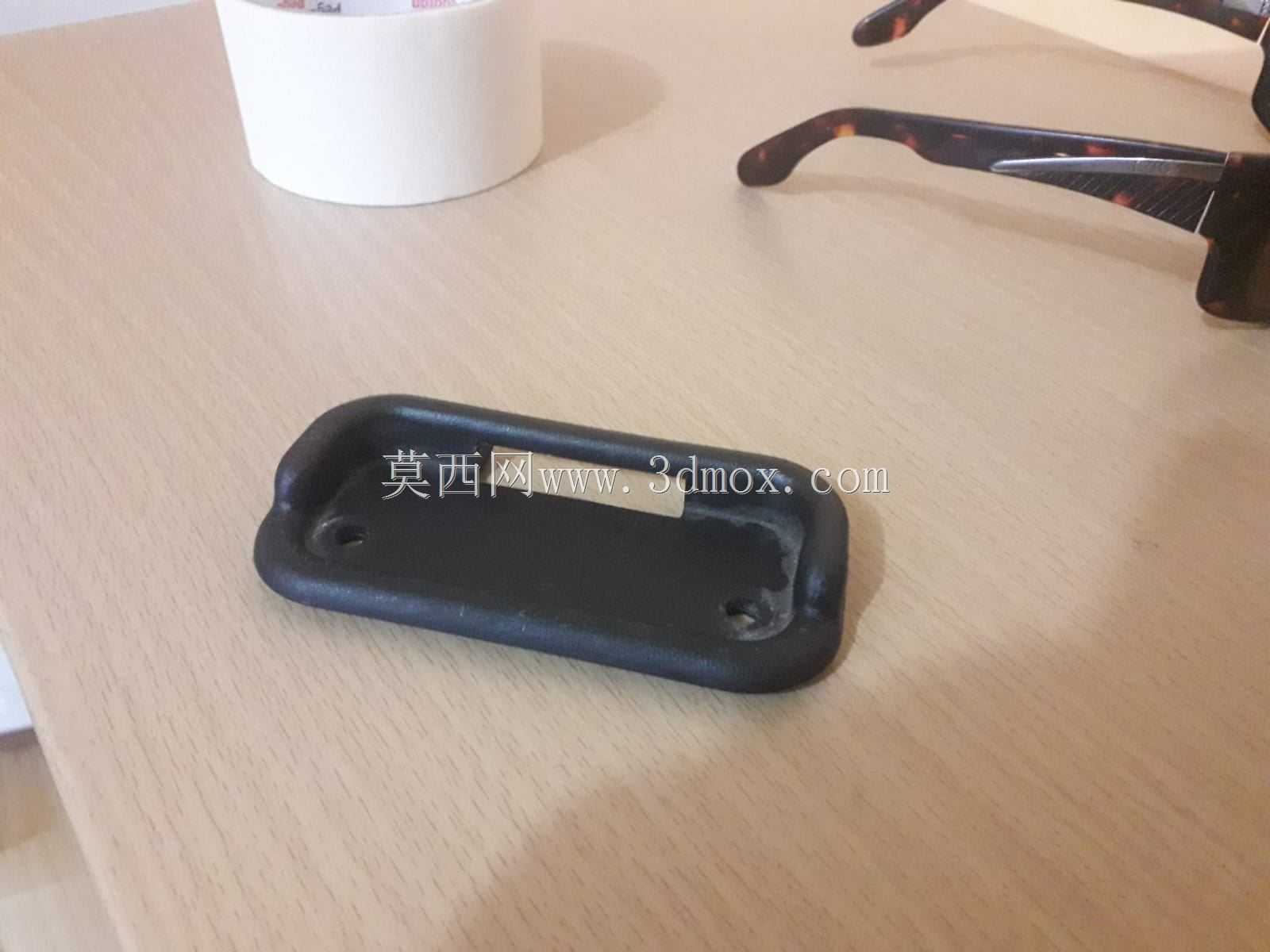

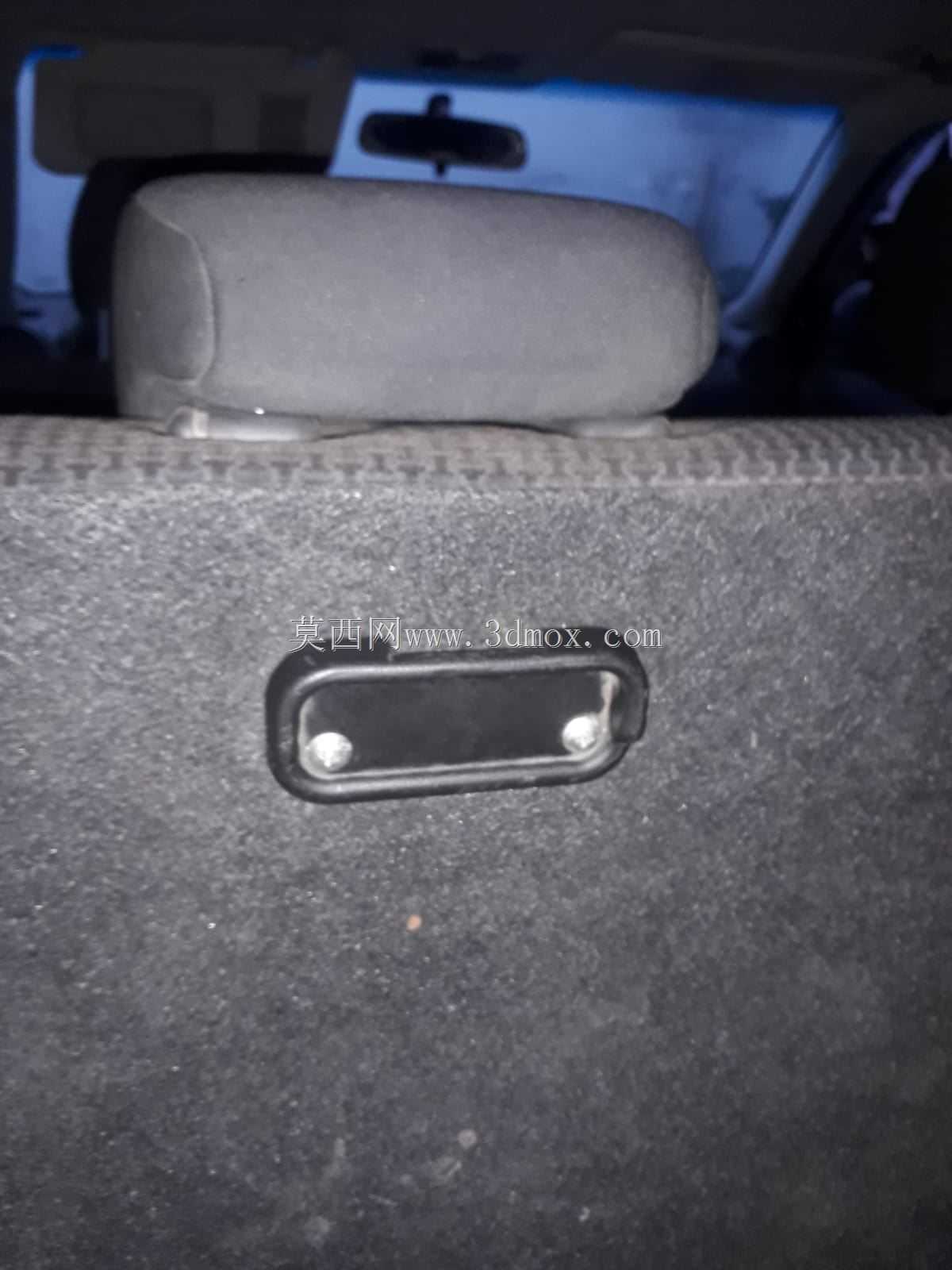

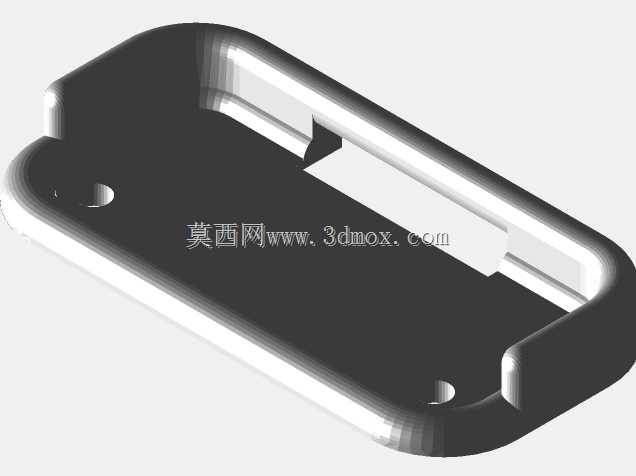

　　日常维修场景中，不少老款SUV车型的车门内饰板固定基座会因长期暴晒、拆装受力出现脆裂脱落，直接导致内饰板松动、缝隙不均，行车过程中还会产生异响，这个结构正是针对这类失效问题做的适配性建模。从实际装车场景来看，该部件位于车门内饰板与车门钣金的衔接位置，属于内饰系统的隐蔽式固定连接件，不参与车身受力承载，核心作用是为内饰板的卡扣提供稳定的安装基座，同时匹配车门内饰板背面的安装点位，保证内饰板装配后与车门钣金、周边扶手、车窗控制区域的面差均匀，不会出现局部凸起或凹陷的问题。设计过程中首先要还原原车安装位的边界尺寸，基座的安装孔位完全对应车门钣金上的预留定位点，不需要对原车钣金做任何打孔或修改，直接卡入原有定位槽即可完成预固定，

　　后续装配内饰板时，常规的车门卡扣可以直接卡入基座的卡槽内，卡槽的内圈尺寸做了0.2mm的过盈配合设计，既保证卡扣卡入后有足够的抱紧力，不会因车辆颠簸出现松脱，又不会因为过盈量过大导致拆装时卡扣断裂。外形上该基座采用扁平式长条形结构，整体厚度控制在8mm以内，完全隐藏在内饰板与钣金的夹层空间中，不会占用车门内部的线束、玻璃升降机构的布置空间，基座边缘做了R1.5的圆角过渡，避免安装时锐边割伤车门线束的绝缘层，也能减少塑料件应力集中导致的开裂风险。材质适配方面，结构设计时预留了3D打印的壁厚余量，整体壁厚均匀控制在2mm，加强筋的厚度设置为1.2mm，既满足打印时的成型要求，不会出现翘曲变形，也能保证日常使用中的结构强度，

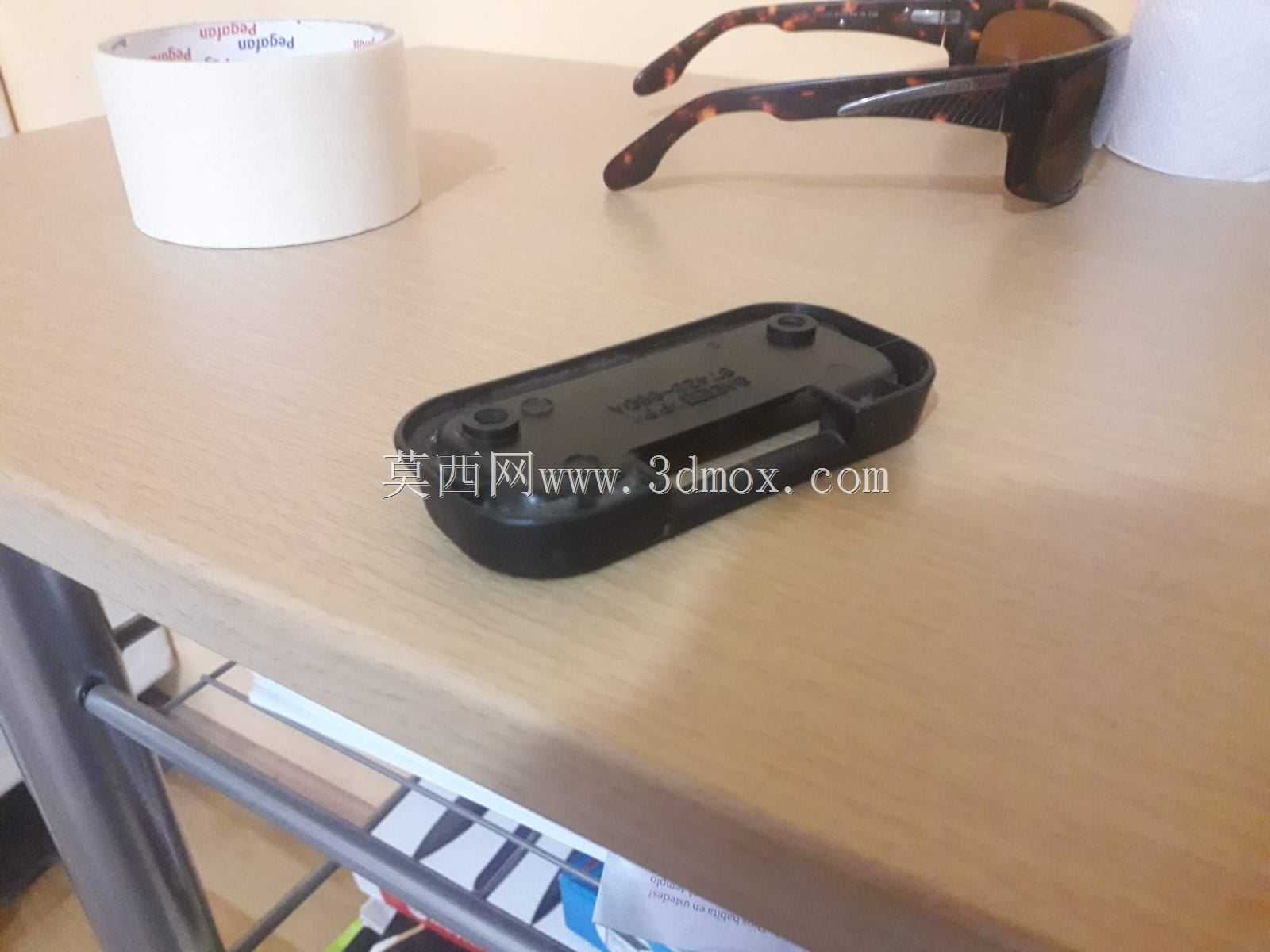

　　承受拆装时的按压力量不会断裂。从功能特性来看，该结构除了承担卡扣固定的作用，基座背面还做了与钣金贴合的微弧面设计，完全贴合车门钣金的冲压弧度，安装后不会出现局部悬空的情况，车辆行驶过程中不会因为钣金振动产生基座敲击的异响，卡槽内部做了两条平行的防滑凸筋，卡扣卡入后凸筋会嵌入卡扣的倒齿间隙，进一步提升固定的可靠性，即使多次拆装内饰板，凸筋的磨损量也极小，不会出现固定力衰减的问题。实际建模过程中，需要反复核对安装点位的相对位置，保证基座上的两个定位柱中心距与原车钣金孔完全一致，定位柱的直径做了0.1mm的负公差，方便安装时顺利插入钣金孔，同时定位柱端部做了导向锥面，不需要精准对位就能快速完成预装。考虑到塑料件的老化特性，

　　结构上在基座的受力位置增加了斜向加强筋，连接卡槽外壁与基座底板，提升卡槽的抗撕裂能力，即使冬季低温环境下塑料韧性下降，拆装时也不容易出现卡槽断裂的情况。这类小部件虽然在整车结构中占比极小，但直接影响内饰的装配质感与使用体验，很多维修场景中这类小配件很难单独采购，往往需要更换整块内饰板，成本极高，通过逆向建模还原这类小结构，既可以满足个人维修的自制需求，也能为同车型的车主提供低成本的维修解决方案，建模过程中不需要追求过度的结构冗余，只要匹配原车安装边界、满足固定强度要求、适配常用的加工工艺即可，不需要额外增加多余的结构，避免占用安装空间或影响周边部件的正常运作。
