内燃机用传动连杆结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623797
  • 内燃机用传动连杆结构三维设计

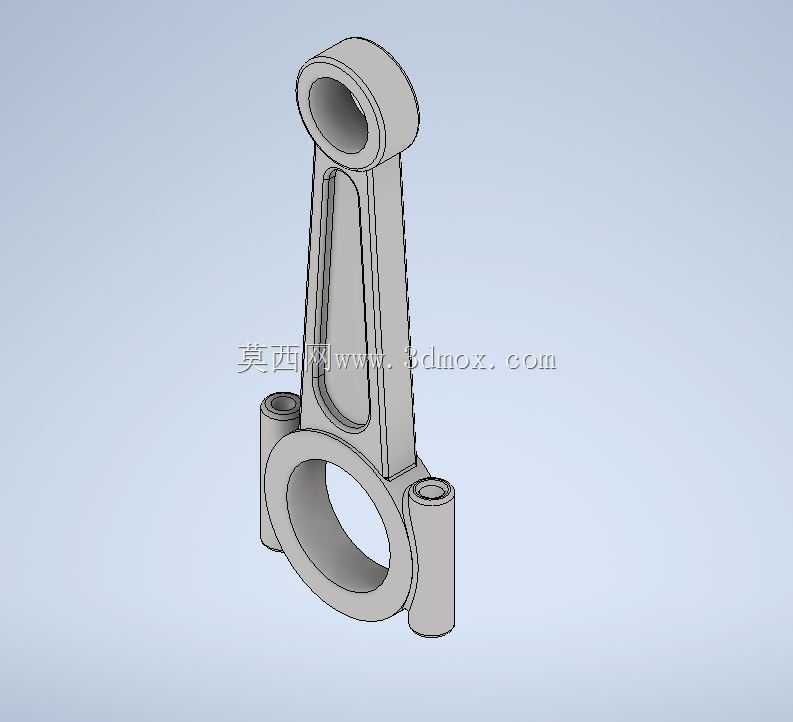

  这款连杆是内燃机曲柄连杆机构的核心传动零件,主要应用在往复式内燃机的动力传递路径中,承担着将活塞往复直线运动转换为曲轴旋转运动的关键作用,是内燃机动力输出路径上不可或缺的受力构件。在实际装机场景中,连杆上端的小头孔通过活塞销与活塞组件连接,下端的大头孔与曲轴的连杆轴颈配合,两侧的小凸台结构用于安装连杆螺栓,实现连杆盖与杆身的紧固,保证大头孔与曲轴轴颈的配合精度。从功能特性来看,该连杆在工作过程中需要承受活塞传递来的爆发压力冲击,同时还要应对往复运动产生的惯性力、旋转运动带来的离心载荷,因此整体结构采用了变截面的工字形杆身设计,在保证整体结构强度、刚度的前提下尽可能降低自身重量,减少往复运动过程中的惯性载荷,降低曲轴的工作负荷。

  设计过程中首先确定了大小头孔的中心距,这个尺寸直接决定了内燃机的活塞行程参数,需要匹配对应排量机型的曲轴回转半径、活塞压缩高度参数,避免出现活塞撞气门、活塞超出气缸行程的装配干涉问题。小头孔的内径尺寸匹配常用的活塞销直径,孔内预留了衬套安装的余量,工作时衬套与活塞销之间形成油膜润滑,减少相对转动的磨损;大头孔采用分体式结构,拆分面经过精加工处理,装配后能够保证孔的圆度、圆柱度公差,满足与曲轴轴颈的滑动配合要求,两侧的螺栓凸台位置经过受力校核,保证螺栓紧固后杆身与连杆盖的结合面不会出现分离、错位,避免工作过程中出现连杆断裂、抱轴的严重故障。杆身的工字形截面从大头到小头采用平滑过渡的变截面设计,截面面积沿着受力传递路径逐渐变化,

  避免应力集中导致的疲劳断裂,过渡区域的圆角参数经过优化,既不会因为圆角过小造成应力集中,也不会因为圆角过大增加不必要的结构重量。安装边界方面,连杆大头的外圆尺寸需要匹配曲轴箱的连杆通过孔径,保证装配时连杆能够顺利从气缸体下方装入曲轴箱,小头的外圆尺寸需要匹配活塞销座的内部空间,避免活塞运动到上止点时连杆小头与活塞销座发生碰撞。两侧的螺栓安装孔位置精度直接影响大头孔的装配精度,设计时保证两个螺栓孔的中心连线经过大头孔的中心,避免紧固后孔位出现错位,导致轴颈配合间隙不均、偏磨的问题。在实际工况中,连杆的工作温度会随着内燃机负荷变化出现波动,因此结构设计时预留了足够的热变形余量,大小头孔的形位公差、

  杆身的直线度公差都按照内燃机零部件的行业标准设定,保证高温工作状态下依然能够保持稳定的配合精度。该结构也可经过尺寸调整后应用在空压机、柱塞泵等其他需要实现往复运动与旋转运动转换的通用机械设备中,核心的受力结构、安装逻辑保持一致,仅需要根据对应设备的载荷参数、安装空间调整大小头孔径、中心距、杆身截面尺寸即可。建模过程中对各个配合面的粗糙度、形位公差都做了对应标注,能够直接用于后续的工程图输出、数控加工编程,杆身的拔模角度、铸造圆角参数都符合砂型铸造的工艺要求,不需要额外做工艺性修改即可投入毛坯生产,大小头孔的精加工余量预留合理,能够满足后续镗削、珩磨的加工工艺要求,保证最终成品的尺寸精度符合装机使用标准。
