航空涡轮喷气发动机结构三维设计

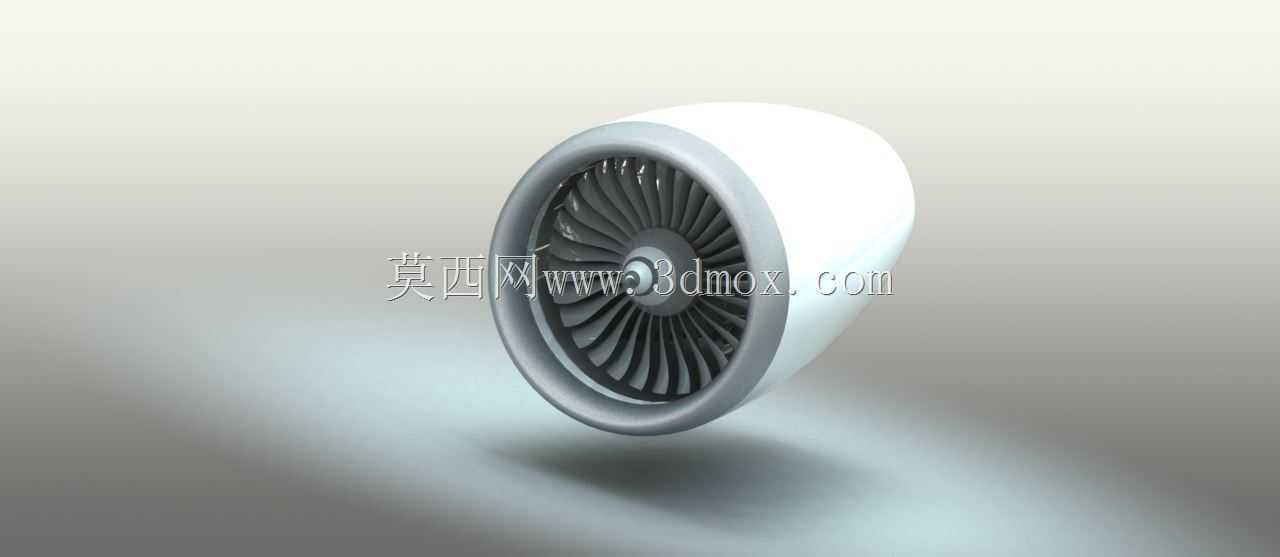

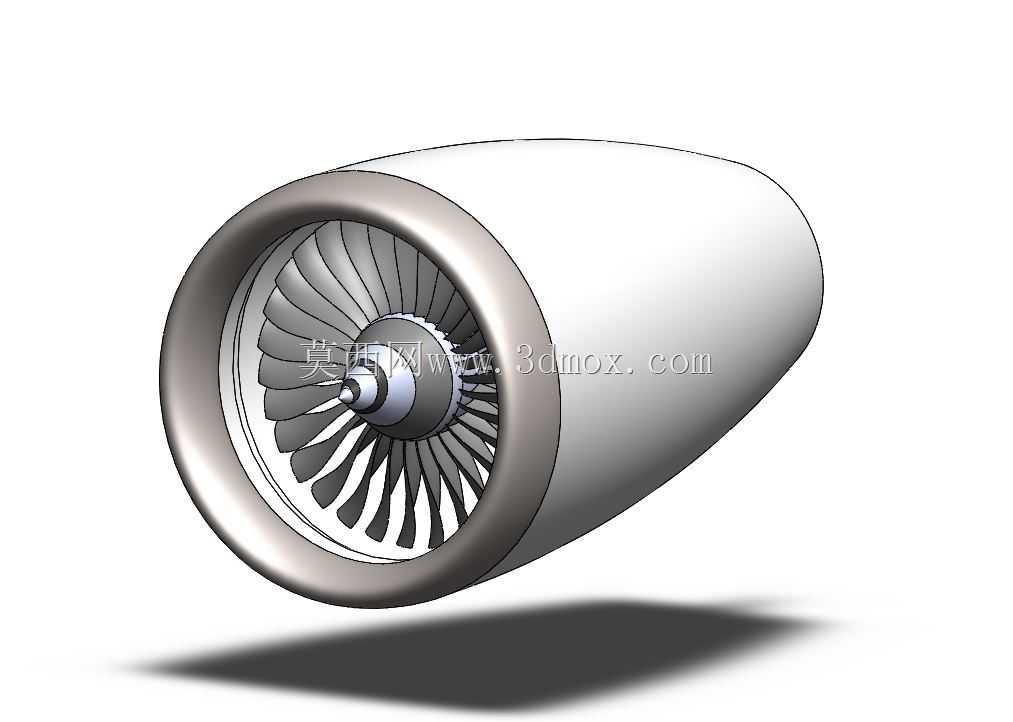

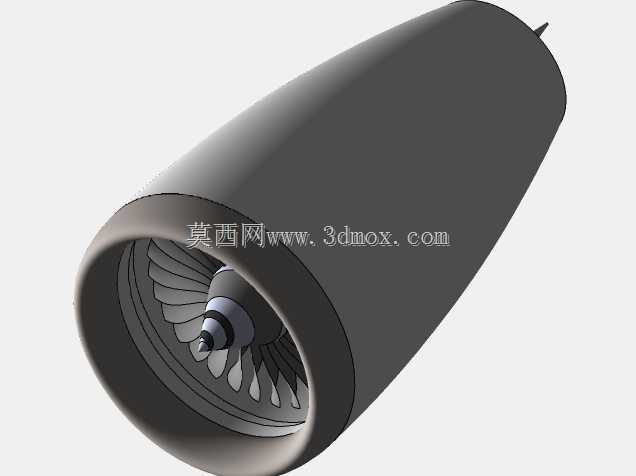

在航空动力装备的结构设计工作中，涡轮喷气发动机作为亚音速、超音速固定翼航空器的核心动力单元，其三维结构建模是开展气动性能验证、结构强度校核、装配干涉检查的核心基础环节。该模型完整还原了轴流式涡轮喷气发动机的核心流道结构，从前端进气整流罩开始，沿气流轴向依次布置了进气道收敛段、多级轴流压气机叶片轮盘、环形燃烧室轮廓、高压涡轮导向器与工作叶片、尾喷管收敛段，所有叶片的叶型截面均按照亚音速工况下的气动载荷分布做了扭转设计，保证气流在压气机段逐级增压过程中不会出现大范围流动分离。从实际工程应用场景来看，这类基础结构模型可直接用于航空类专业的教学演示，帮助初学者快速理解喷气发动机的核心工作逻辑，也可作为小型涡喷改装、航模动力适配的结构参考基底，设计人员可在此基础上根据实际推力需求调整压气机级数、涡轮叶片的安装角，或是添加燃油喷嘴、点火装置、润滑管路等附属系统结构。在设计思路上，该模型优先保证了核心流道的同轴度要求，所有轮盘类零件的回转中心均与发动机主轴线完全重合，进气整流罩采用椭球流线型曲面，能够有效降低进气道入口处的气流畸变率，减少非均匀来流对压气机叶片的交变冲击。机匣部分采用等壁厚回转壳体设计，预留了后续安装附件机匣、管路支架的安装平面，压气机叶片与涡轮叶片均采用周向均布的阵列结构，单叶片的榫头与轮盘榫槽的配合间隙按照实际装配要求做了预留，能够直观展示叶片的可拆卸装配逻辑。从安装边界来看，该模型的主安装节布置在压气机后段机匣位置，辅助安装节设置在涡轮段下方机匣，安装面的平面度、安装孔的位置度均符合航空发动机常规安装接口规范，可直接适配常见的航空发动机台架安装结构，尾喷管出口直径与进气道入口直径的比例按照1:1.6的常规涡喷结构比例设置，能够满足基础推力估算时的尺寸参数要求。模型中所有转动部件与静子部件之间均预留了符合工程规范的径向间隙，避免转动过程中出现碰磨风险，压气机轮盘与涡轮轮盘之间通过空心传动轴连接，轴的内径预留了滑油通道、拉杆安装的空间，完全符合真实涡喷发动机的结构布置逻辑。
