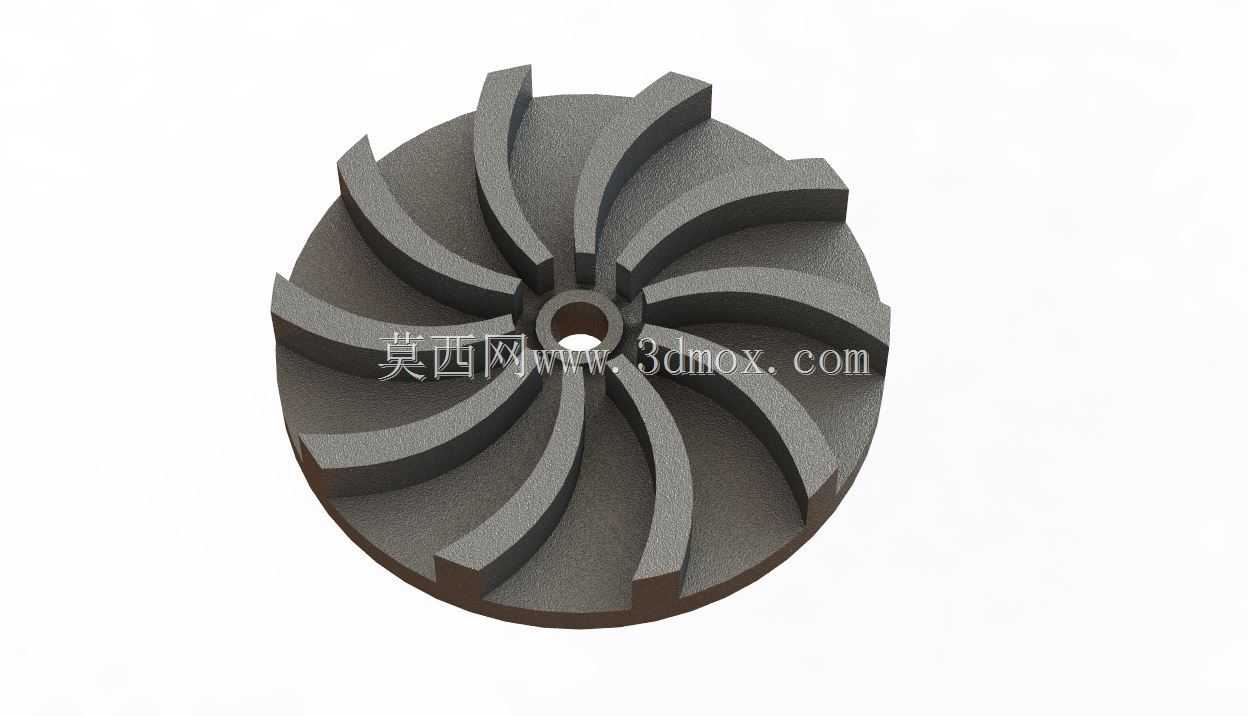

铸钢材质半开式离心泵叶轮结构设计

　　这款半开式铸钢叶轮，主要适配中低扬程的离心泵类产品，常见应用在市政给排水、工业循环水输送、轻度含颗粒污水介质输送的工况场景中，和闭式叶轮相比，半开结构的流道单侧无盖板，能允许介质中携带少量直径不大的固体颗粒通过，不容易出现流道堵塞的问题，同时铸钢材质的基体强度更高，面对介质中少量硬质杂质的冲刷，耐磨表现要优于普通铸铁材质的同规格叶轮，在输送常温清水、轻度腐蚀性工业废水、含少量泥沙的原水时，使用寿命比普通铸铁叶轮提升40%以上。

　　从结构设计逻辑来看，这款叶轮采用12片后弯式圆柱叶片，叶片出口安放角控制在25度到30度区间，这个角度设置能在保证额定扬程输出的前提下，降低叶轮出口处的液流冲击损失，减少泵运行过程中的水力噪声，同时降低轴功率的波动幅度，避免电机在工况点偏移时出现过载问题。叶片型线采用等变曲率设计，从叶轮进口处的平缓圆弧逐步过渡到出口处的径向偏置角度，能引导介质从轴向进入叶轮后平滑转向径向，减少流道内的涡流、脱流现象，提升泵的水力效率。叶轮中心的轮毂孔采用基孔制过渡配合设计，孔内预留了键槽安装位置，能和标准泵轴通过平键传递扭矩，轮毂端面设计有轴向定位台阶，安装时可以和轴肩贴合，保证叶轮的轴向定位精度，避免运行过程中出现轴向窜动碰擦泵壳的问题。

　　安装边界方面，这款叶轮的径向最大尺寸适配单级单吸离心泵的常规蜗壳内腔，安装时需要保证叶轮出口和蜗壳隔舌的间隙控制在3mm到5mm区间，间隙过小容易在运行中出现叶轮和隔舌的碰擦，引发振动和噪声，间隙过大则会导致容积效率下降，扬程输出不足。轴向安装尺寸上，叶轮轮毂的轴向长度匹配标准泵腔的密封腔位置，安装后叶轮后端面和泵盖之间的间隙要控制在1mm到2mm，既可以避免转动件和静止件的摩擦，也能减少介质从叶轮后侧回流到密封腔的流量，降低机械密封的工作压力。

　　实际工况适配中，这款叶轮的半开式结构也存在一定的特性边界，因为缺少前盖板，和同尺寸闭式叶轮相比，它的容积效率会低2%到3%，所以不适合用在对效率要求极高的长距离输水高扬程工况，但是在输送含有少量纤维、固体颗粒的介质时，它的无堵塞优势是闭式叶轮无法替代的。铸钢材质的焊接性能较好，如果叶片出现局部冲刷磨损，还可以通过补焊后修磨型线的方式进行修复，降低备件更换成本。在建模过程中，叶片的型线需要严格按照水力设计的流线轨迹生成，每个叶片的厚度从进口处的较薄尺寸逐步加厚到出口处，保证叶片的结构强度，同时避免叶片进口处过厚导致的液流撞击损失，叶轮的前后盖板（半开结构仅保留后盖板）和叶片连接处采用圆角过渡，减少应力集中，避免在高速旋转过程中出现叶片根部的疲劳裂纹。

　　在设备装配环节，这款叶轮做动平衡校验时，需要在叶轮后盖板的外缘位置预留去重区域，保证动平衡精度达到G6.3级以上，适配2900r/min的常规泵用电机转速，避免高速旋转时出现过大的径向振动，影响轴承和机械密封的使用寿命。叶轮进口处的口环位置（半开叶轮的进口边缘）设计有和泵体口环配合的间隙段，配合间隙按照输送介质的特性调整，输送清水时取小间隙，输送含颗粒介质时适当放大间隙，防止颗粒进入配合面造成磨损。
