调心滚子轴承剖视结构三维建模

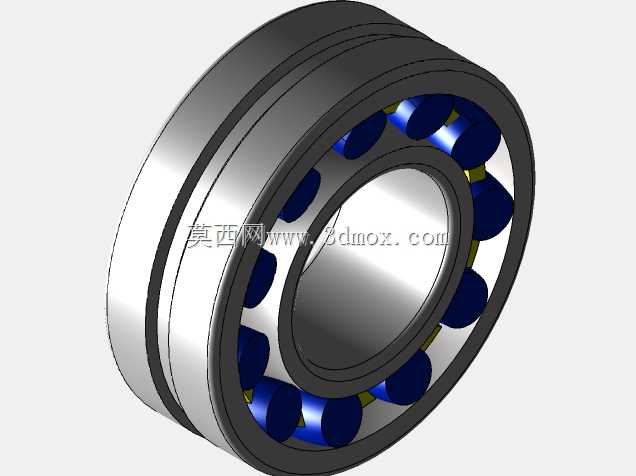

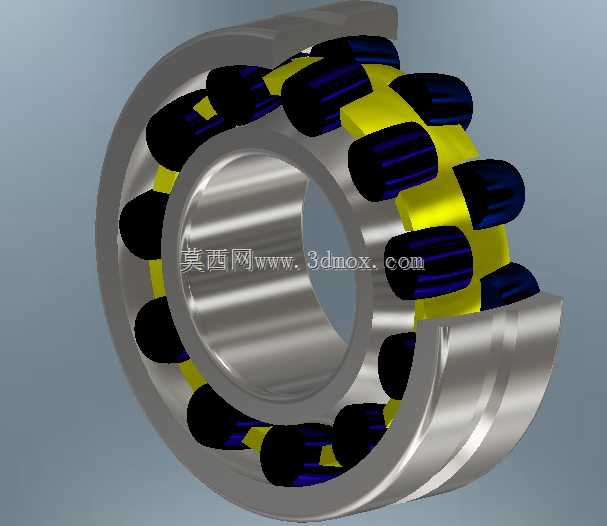

　　本次呈现的调心滚子轴承三维结构，采用半剖视的展示形式，将内部滚动体排布、保持架限位结构、内外圈滚道型面完整呈现，方便结构设计人员快速理解其装配逻辑与受力传递路径。这类轴承在工业场景中应用范围极广，从矿山破碎设备的主轴支撑、冶金连铸线的辊系承载，到风力发电机组的主轴定位、重型输送设备的托辊支撑，都能见到它的身影，核心适配存在一定角度不对中误差的重载传动工况，能补偿轴系加工安装带来的同轴度偏差，避免局部应力集中导致的轴承提前失效。

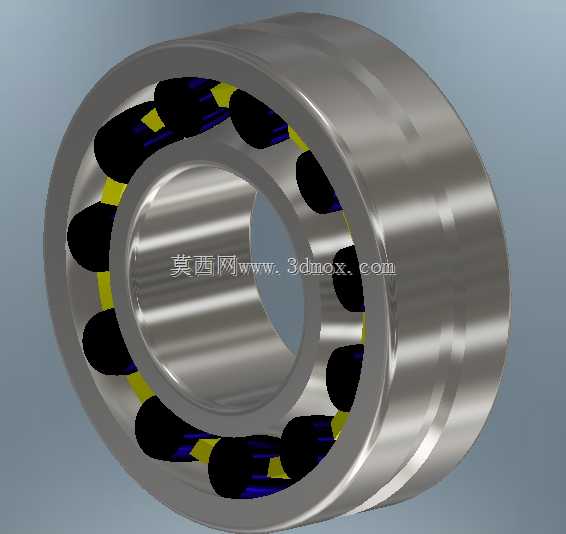

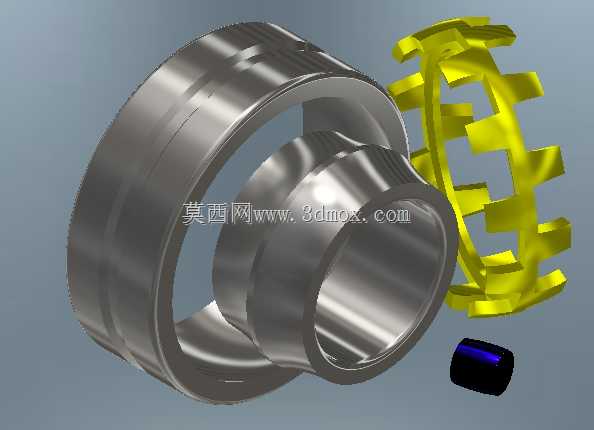

　　从功能特性来看，该类轴承采用两列对称布置的鼓形滚子，外圈滚道为内球面型，内圈滚道为与轴线呈一定倾角的斜面，这种结构设计让轴承同时具备径向承载能力与双向轴向承载能力，能承受较大的冲击载荷，在轴系出现挠曲变形或者安装座孔存在加工角度偏差时，滚子仍能与滚道保持良好的面接触状态，不会出现边缘应力集中的问题。模型中黄色的保持架采用分体式引导结构，能将每颗滚子均匀分隔在滚道对应位置，避免滚动体在运转过程中出现相互摩擦、挤压错位的问题，同时预留了足够的润滑脂存储空间，保障运转过程中滚动体与滚道接触面能形成稳定的油膜，降低摩擦损耗。

　　从设计思路层面拆解，建模过程中首先确定轴承的核心安装边界：内圈与轴采用过盈配合，配合面的圆柱度公差需控制在IT5级以内，避免装配后内圈变形影响滚子运转精度；外圈与轴承座孔采用过渡配合，预留一定的轴向游动间隙，适配轴系受热后的伸长量。滚道型面的曲率参数是建模核心，外圈球面曲率中心与轴承中心重合，内圈滚道曲率与滚子鼓形曲率做匹配设计，确保滚子在调心偏转范围内，接触椭圆始终落在滚道有效工作面内，不会出现接触应力超出材料许用值的情况。滚动体的排布角度、数量经过载荷校核，在保证承载能力的前提下，尽可能降低滚子之间的滑动摩擦占比，提升轴承的极限转速。

　　安装边界方面，该类轴承的轴向定位通常采用内圈轴肩+锁紧螺母、外圈轴承座端盖的组合形式，建模时预留了轴肩的定位高度、端盖的压紧间隙，避免装配时出现过定位导致的轴承卡滞。密封结构的适配空间也在模型中做了预留，可根据使用工况搭配接触式橡胶密封或者非接触式迷宫密封，防止外界粉尘、水汽进入轴承内部，同时避免润滑脂泄漏。在重型设备选型时，设计人员可直接参考该模型的结构尺寸，匹配对应载荷等级的轴承型号，校核轴系的挠度变形量是否在轴承允许的调心角度范围内，通常这类轴承的允许调心角度在1度到2.5度之间，不同尺寸系列的产品调心能力存在差异，建模时已将该角度范围对应的偏转空间做了结构避让，确保偏转过程中保持架不会与内外圈发生干涉。

　　日常运维场景中，该剖视模型也可作为设备检修人员的培训参考，直观展示轴承内部的装配关系，帮助检修人员判断滚子磨损、保持架断裂、滚道点蚀等常见故障的发生位置，制定对应的装配、润滑维护方案。比如在安装时需注意采用热装工艺加热内圈，避免直接敲击外圈或者滚动体导致的滚道损伤，润滑脂的填充量需控制在轴承内部空腔的三分之一到二分之一之间，过量填充会导致轴承运转温升过高，加速润滑脂老化失效。
