304不锈钢双链轮传动轴结构设计

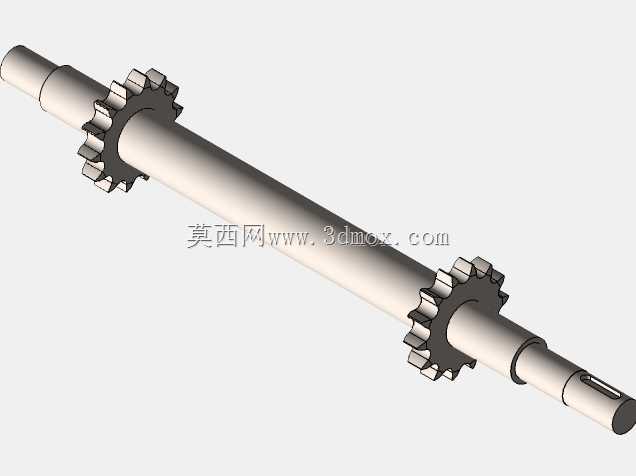

　　在食品加工输送线、医药包装设备、洁净环境自动化输送场景中，传动部件的耐腐蚀性与传动稳定性直接决定整线运行的可靠性，这款双链轮长轴正是针对这类有洁净、防腐要求的输送工况设计的核心传动零件。从结构布局来看，整根轴采用阶梯轴设计逻辑，两端轴颈为轴承安装位，直径尺寸匹配常用的深沟球轴承内圈公差，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂，这也是长轴类零件设计中必须考量的疲劳强度细节。轴身中段布置两个链轮结构，链轮与轴身采用一体化加工成型，而非传统的键连接分体装配，这种设计一方面减少了装配环节的累计误差，避免链轮运转时的径向跳动，另一方面在304不锈钢材质的基础上，一体化结构消除了键连接缝隙的卫生死角，更适配需要定期冲洗消毒的食品、

　　医药生产场景，不会残留物料残渣滋生细菌。轴的一端加工有键槽结构，用于和驱动端的联轴器或者动力输出轮连接，传递驱动扭矩，键槽的位置与尺寸严格按照轴径对应的平键标准设计，保证通用互换性，不需要额外定制非标键条就能完成装配。从安装边界来看，整根轴的总长、各轴段的直径、链轮的齿顶圆直径都经过适配性核算，两个链轮的间距对应输送线双排链条的安装跨距，安装时只需要将两端轴颈穿入设备机架的轴承座内，锁紧轴端挡圈，再套上对应节距的输送链条，就能完成动力传递，不需要额外做位置调整，链轮的齿形经过参数化建模，齿廓曲线符合标准滚子链的啮合要求，运转时不会出现卡链、跳链的问题。设计过程中优先考虑了304不锈钢的切削加工特性，轴身的表面粗糙度要求控制在Ra1.

　　6以内，降低运转时和密封件的摩擦损耗，链轮齿面没有做尖锐棱角处理，所有边缘都做了小倒角，既避免安装时划伤操作人员，也能减少链条啮合时的磨损，延长整套传动组件的使用寿命。不同于普通碳钢材质的传动轴，这款轴全部采用304不锈钢加工，在潮湿、有弱腐蚀介质的生产环境中不会出现锈迹脱落污染产品的问题，也不需要额外做表面镀层处理，避免镀层脱落带来的异物污染风险，完全符合食品接触类设备的材质要求。在实际工况中，这类轴主要承担输送线的动力传递作用，电机输出的扭矩通过轴端的键连接传递到轴身，带动两个链轮同步转动，进而驱动双排链条带动输送网带或者工装板前进，双链轮的设计可以保证两侧链条同步运转，不会出现输送面跑偏的问题，相比单链轮单侧驱动的结构，

　　受力更均匀，长轴的弯曲变形量更小，适合中等负载的长距离输送场景。建模过程中对轴的各个退刀槽、越程槽都做了细节还原，这些结构都是机加工过程中必须的工艺结构，比如轴颈处的退刀槽是为了磨削轴承安装位时能让砂轮退刀，保证轴颈的圆柱度公差，轴端的倒角是为了安装轴承时能顺利导入内圈，不会刮伤轴承内圈的配合面。从受力角度分析，两个链轮位于轴身的两个受力点，两端轴承作为支撑点，整根轴的受力分布经过简支梁挠度核算，在额定负载下的最大挠度值小于允许值，不会出现运转时轴身抖动的问题，保证链轮和链条的啮合精度。
