汽车排气系统连接用歧管法兰结构

　　在汽车排气系统的管路布局中，歧管法兰是承担多缸排气支路汇流密封、刚性连接的核心受力零件，这类零件的设计精度直接决定了排气系统的漏气风险、振动传递特性与长期服役可靠性。从实际装车场景来看，这类法兰通常布置在发动机排气侧与三元催化器、排气总管的衔接位置，需要同时承受发动机启动后的持续高温排气冲刷、整车运行过程中的交变振动载荷，以及螺栓预紧带来的持续压应力，因此结构设计阶段需要兼顾密封面平面度、安装孔位同轴度与整体结构刚度的平衡。

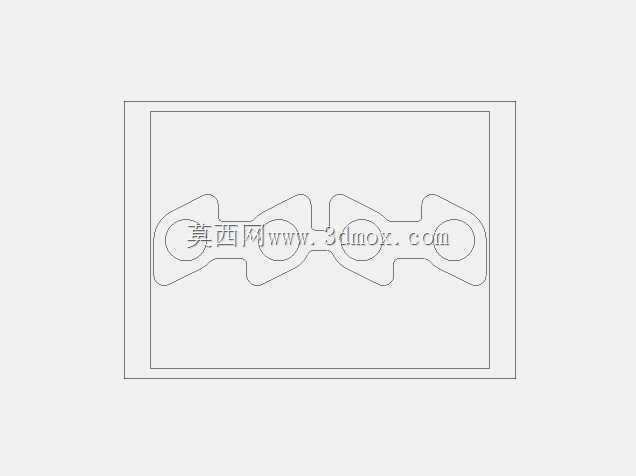

　　从该法兰的结构形态来看，整体采用长条形薄板冲压成型结构，沿长度方向均匀布置四个圆形安装过孔，对应四缸发动机的排气歧管出口位置，相邻孔位之间的轮廓做了随形收腰设计，既能够减少不必要的材料冗余、降低零件整体重量，又可以在螺栓预紧时让密封面的压应力分布更均匀，避免局部应力集中导致的法兰翘曲变形。法兰的密封面为整面精加工平面，平面度公差通常控制在0.1mm以内，安装时配合金属石墨缠绕垫片，能够在600-800℃的持续高温工况下保持稳定的密封性能，避免高温排气泄漏引发的周边零部件热损伤、排气噪声超标等问题。

　　设计这类法兰时，首先需要匹配对应发动机的排气歧管出口中心距，四个安装孔的孔径需要比配套固定螺栓大0.5-1mm，用来补偿发动机运行过程中热胀冷缩带来的尺寸偏移，同时抵消排气歧管、法兰、下游管路三者之间的装配累计误差。法兰的厚度选择需要结合发动机排量与排气压力确定，常规乘用车用的这类歧管法兰厚度通常在8-12mm区间，厚度过小会导致螺栓预紧后法兰变形、密封失效，厚度过大则会增加零件重量、提升热传导速率，容易将过多热量传递到下游的橡胶吊挂、传感器等不耐热零部件。

　　从安装边界来看，该法兰的外轮廓需要避让发动机舱内的周边管线、隔热罩与车身结构件，相邻两个安装孔之间的最小壁厚不小于5mm，保证螺栓拧紧过程中法兰边缘不会出现开裂变形。法兰的非密封侧通常不需要做精加工处理，只需要去除冲压毛刺即可，密封面则需要经过铣削加工，去除冲压成型带来的平面度误差，表面粗糙度控制在Ra3.2以内，保证垫片与法兰面的充分贴合。在实际选型匹配过程中，需要重点核对四个安装孔的中心距尺寸、法兰整体长度与宽度、安装孔的孔径参数，确保与配套的排气歧管、下游管路接口完全匹配，避免出现安装错位、螺栓无法穿入的问题。

　　这类法兰的材料通常选用耐热铸铁或者耐高温不锈钢材料，能够承受排气系统的长期高温工况，不会出现高温氧化、蠕变变形的问题。在三维建模过程中，需要重点还原法兰的随形轮廓、安装孔位的位置精度与密封面的平面特征，同时预留出垫片的安装压缩空间，建模时的倒角、圆角特征需要完全匹配实际加工工艺，避免出现工艺无法实现的尖锐棱角。对于排气系统的结构设计人员来说，这类法兰的模型可以直接用于管路装配干涉检查、螺栓连接强度校核、热变形仿真分析等工作，能够有效缩短排气系统的开发周期，减少样件试制阶段的匹配问题。
