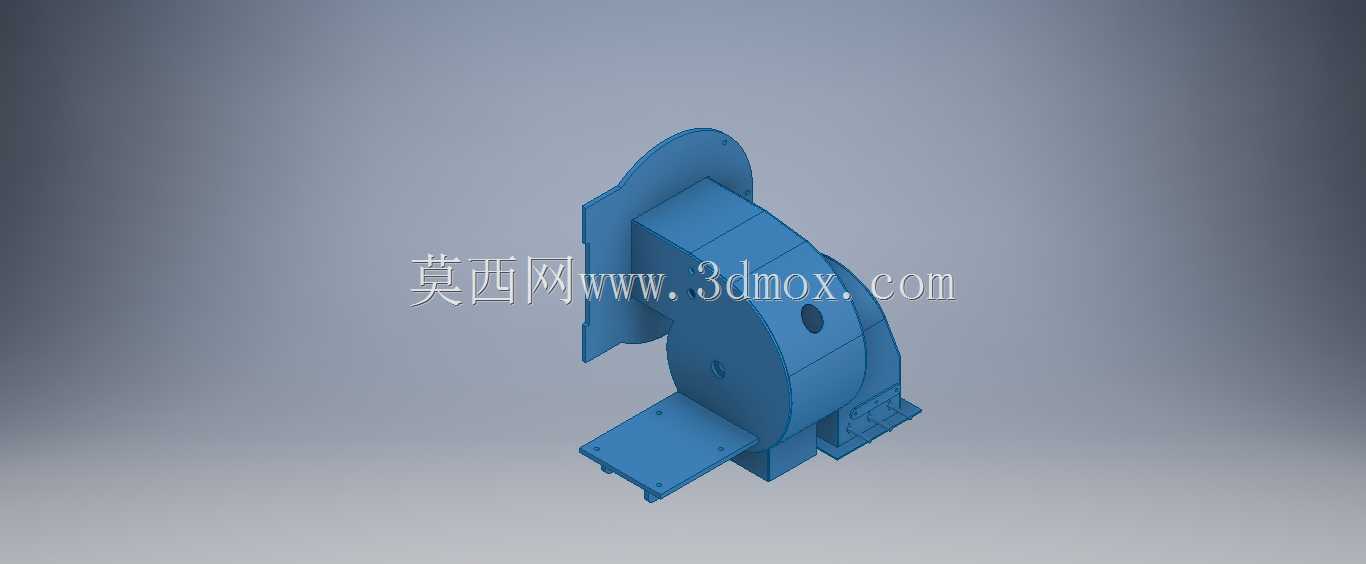

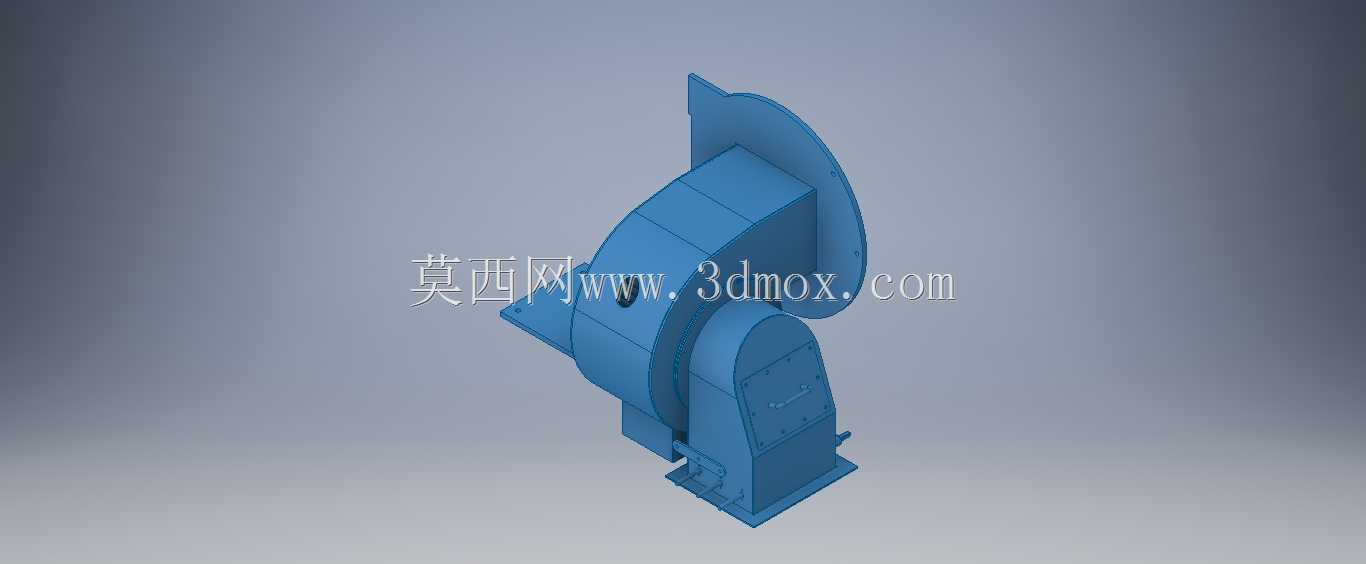

奎马多通风机蜗壳结构三维设计

　　在工业通风、车间除尘、小型设备散热等场景中，通风机蜗壳是决定风机气动效率、运行噪音与安装适配性的核心部件，本次设计的蜗壳结构针对奎马多系列小型通风机开发，适配中低压离心通风工况，可覆盖民用新风、小型工业工位排风、设备配套散热等多类使用需求。从实际功能层面看，该蜗壳承担着将叶轮甩出的高速气流有序汇集、导流，逐步将气流的动压转化为静压，同时约束气流流向、降低紊流损耗的作用，其内壁型线的顺滑度直接决定风机的全压效率，不合理的蜗壳型线会导致气流在壳体内形成涡流，不仅会拉低风机输出风量，还会引发壳体振动、产生异常气动噪音。设计过程中首先结合配套叶轮的直径、额定转速与设计风量参数，采用对数螺旋线作为蜗壳内壁的基础型线，

　　在靠近出风口的位置做渐扩段过渡，避免气流截面突变带来的压力损失；壳体主体采用等厚度钣金折弯拼接的结构思路，兼顾成型难度与结构刚度，避免纯铸造壳体带来的重量过大、加工周期长的问题，适合小批量配套生产场景。从结构细节来看，蜗壳侧面预留的圆形法兰安装位用于对接驱动电机端盖，法兰面上的定位孔位与配套电机的安装止口尺寸匹配，安装时可直接通过螺栓将蜗壳与电机壳体锁紧，保证蜗壳与叶轮的同轴度，避免运行过程中叶轮蹭壳的问题；蜗壳下方延伸出的带孔安装支脚，预留了标准螺栓过孔，可直接将整机固定在墙面支架、设备机架或者地面基座上，支脚与蜗壳主体的连接位置做了三角加强筋结构，抵消风机运行时的振动载荷，避免长期运行后支脚焊缝开裂。

　　蜗壳的出风口采用矩形法兰结构，法兰边缘预留了风管对接的螺栓孔位，可直接对接标准规格的通风软管或者硬质风管，无需额外做转接结构，降低现场安装的适配成本。设计时充分考虑了安装边界的限制，蜗壳整体的径向尺寸控制在配套叶轮直径的1.2倍范围内，轴向尺寸与电机伸出轴长度匹配，不会出现与周边设备部件干涉的问题；壳体上预留的小孔为排水孔，用于排出低温工况下壳体内壁凝结的冷凝水，避免冷凝水堆积腐蚀壳体或者渗入电机轴承位置。在结构刚度设计上，蜗壳的侧板与涡卷板的连接位置采用折边咬合加焊接的工艺，既保证壳体的密封性，避免气流从拼接缝隙泄漏损失风压，又能提升壳体整体的抗变形能力，即使在额定风压的长期作用下，壳体也不会出现鼓胀变形的问题。

　　针对不同安装场景的需求，支脚的安装孔做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，同时也能抵消部分运行振动带来的应力集中。蜗壳内壁的所有转角位置都做了圆角过渡，避免直角位置形成气流死区，减少积灰的可能，在输送含少量粉尘的空气时，粉尘不会在转角位置堆积影响流道截面，延长设备的维护周期。从实际选型适配的角度，该蜗壳结构可适配功率在0.75kW到2.2kW区间的离心叶轮，额定风量覆盖每小时1000到3000立方米，可满足多数小型通风场景的使用需求，结构上预留的安装接口也方便后续根据不同客户的需求调整出风口方向、支脚安装位置，具备一定的通用性。
