工业传感检测用圆盘式感应组件结构

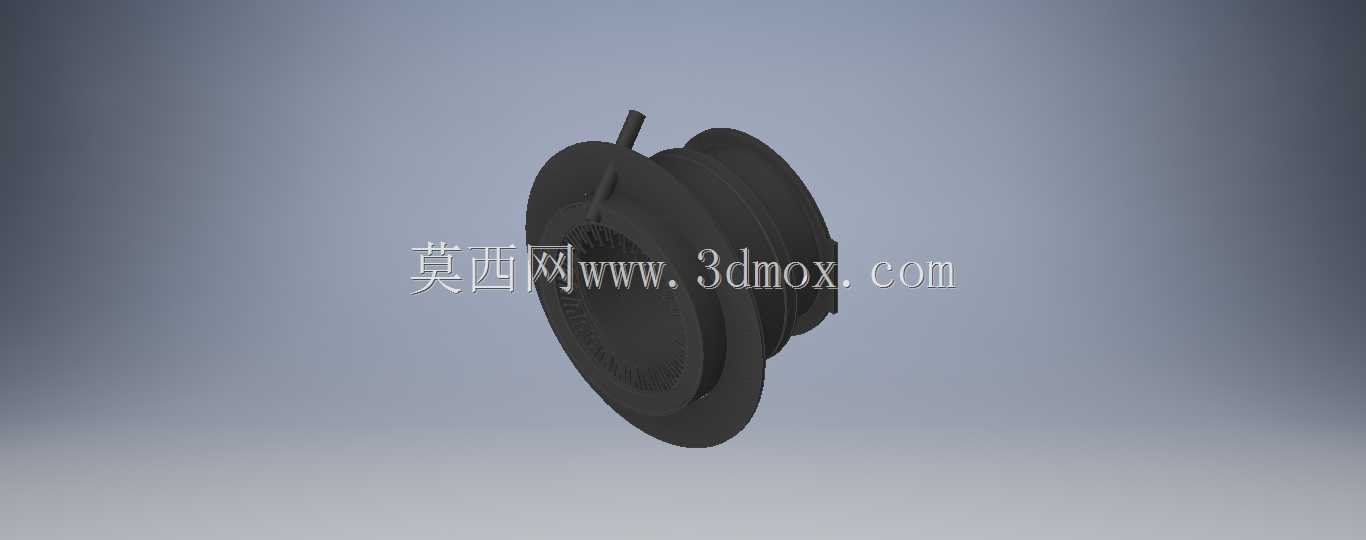

　　在工业自动化检测场景中，这类圆盘式感应构件常被嵌入到流体管路、设备腔体的检测工位，承担介质参数、位置状态的信号采集功能，区别于常规棒状传感器的安装形式，该结构采用法兰式圆盘作为安装基准，能够直接适配现有管路的法兰对接接口，无需额外设计转接工装，大幅降低现场改造的安装工作量。从结构设计逻辑来看，构件主体采用阶梯式同轴回转结构，前端圆盘端面作为密封贴合面，加工时需要保证端面平面度控制在0.02mm以内，避免安装后出现介质渗漏的问题，圆盘后侧延伸的多层阶梯轴段，分别对应密封件安装位、电路仓容纳位、出线导向位，各段轴径的公差配合按照h7精度设计，能够与安装基座的孔位形成间隙配合，方便现场拆装维护。

　　构件侧边伸出的细杆结构为信号出线端的防护结构，设计时特意将出线方向偏离构件主轴线30度，避免安装后管路周边的紧固件、走线槽与出线端产生干涉，同时出线防护段采用圆弧过渡结构，减少线缆弯折时的应力集中，提升长期使用下的线缆寿命。从安装边界来看，构件最大外径为圆盘直径，安装时需要预留的径向操作空间不小于圆盘外径加40mm，方便使用扭矩扳手对周边固定螺栓进行锁紧操作，轴向安装深度从圆盘贴合面到构件尾端的总长度，需要在设计安装基座时提前预留足够的腔体空间，避免构件尾端与腔体内部其他结构产生碰撞。在功能特性上，该结构的圆盘端面内侧集成了感应敏感元件，安装后敏感元件端面与被测介质直接接触，能够快速响应介质的参数变化，

　　阶梯轴段上预留的密封槽可以适配O型圈、骨架油封两种密封形式，根据不同的工况压力等级选择对应的密封方案，低压工况下采用O型圈即可满足密封要求，高压工况下更换骨架油封就能提升密封耐压等级，无需改动主体结构。这类结构常应用在液压系统的压力检测、润滑系统的流量监测、气动回路的位置感应等场景，设计时充分考虑了工业现场的安装兼容性，主体结构采用对称式回转设计，在三维建模过程中可以通过旋转特征快速生成主体轮廓，再对出线防护结构、密封槽、安装孔位进行细节特征添加，建模过程中需要重点关注各阶梯轴段的同轴度要求，以及圆盘端面与轴线的垂直度要求，这些形位公差直接影响后续安装后的密封性能和检测精度。在实际选型应用中，

　　需要根据安装位置的管路通径匹配对应圆盘直径的构件，同时确认被测介质的特性，选择对应的主体材质，常规工况下采用工程塑料材质即可满足使用要求，腐蚀性介质场景则需要更换为不锈钢材质的构件，结构本身的安装孔位采用均布设计，能够适配不同标准的法兰安装孔距，提升了构件的通用适配能力。
