工业蒸汽系统用针式调节截止阀结构

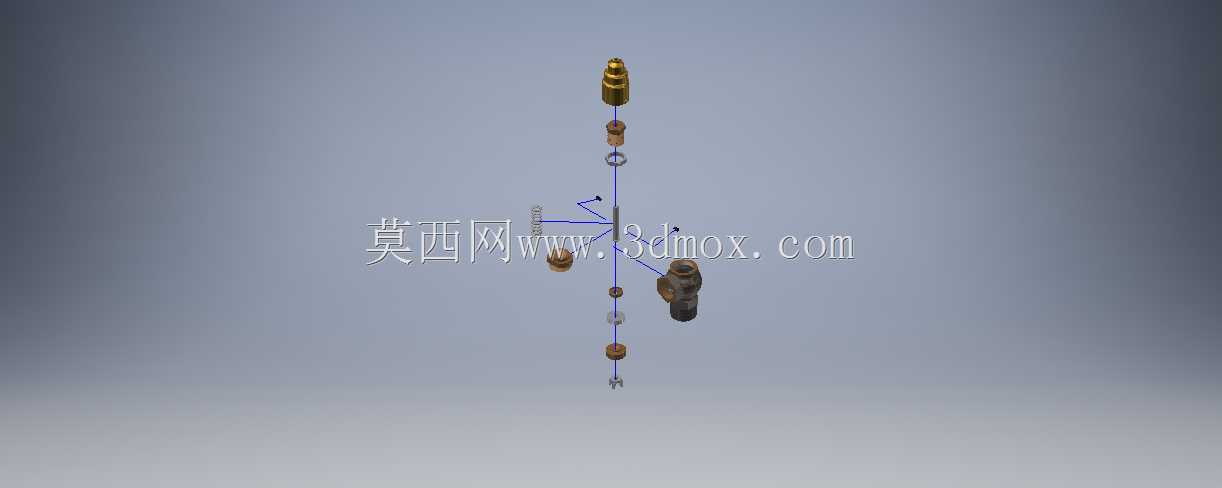

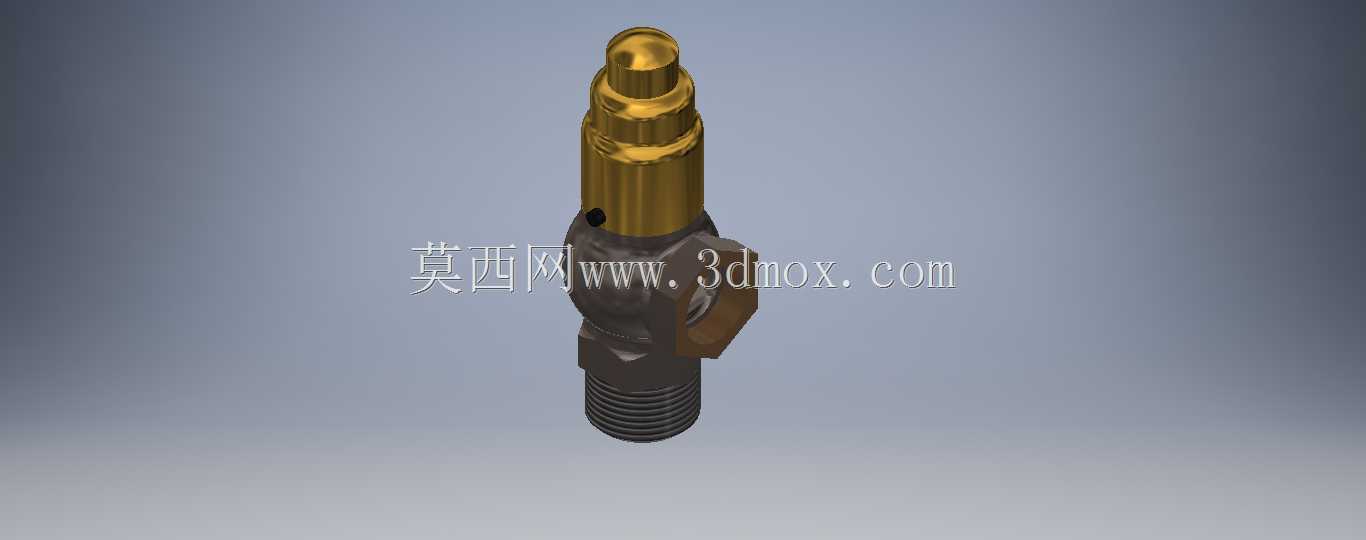

这款针式调节截止阀主要面向低压蒸汽管路的流量精准调控场景，常见于小型蒸汽加热设备、实验室蒸汽管路、纺织印染小型烘燥设备的支路控制环节，也可用于压缩空气、轻质液压油等洁净流体的通断与微调作业。从结构设计来看，阀体下部采用标准外螺纹连接端，适配常规工业管路的内螺纹接头，安装时无需额外定制转接件，螺纹段长度经过匹配计算，拧紧后可保证密封面完全贴合，不会出现螺纹外露过长或拧入深度不足导致的泄漏风险。阀体中部的侧出接口为侧向流体通道，配合内部的锥面针阀芯，可实现流量的线性调节，阀芯头部采用圆弧过渡的锥面结构，相比平端面阀芯，调节时的流量变化更平缓，小开度工况下不会出现流量突变，适合需要精准控制蒸汽供给量的工艺环节。上部的调节杆采用黄铜材质加工，表面做了抛光减摩处理，与阀体上部的密封填料段配合，既保证调节时的转动顺滑度，又能避免高压蒸汽从阀杆间隙溢出，调节杆顶部的滚花防滑头，方便操作人员徒手微调，无需额外借助扳手即可完成开度调整。阀体主体采用锻压五金材质，流道内部做了去毛刺处理，避免蒸汽流通时的紊流噪音，同时减少杂质在流道拐角处的沉积，降低长期使用后的堵塞概率。设计阶段充分考虑了现场安装的边界尺寸，阀体总长度控制在紧凑范围内，侧出接口的中心距与下部螺纹端的距离适配常见管路排布间距，在密集排布的阀组安装场景中，不会与相邻阀门出现操作空间干涉，调节手拧部位的周边预留了足够的手指操作空间，即使戴劳保手套也能顺利完成开度调整。密封结构方面，阀芯与阀座的密封面采用硬密封配合，经过研磨处理，在蒸汽工况的高温环境下不会出现密封件老化失效的问题，相比软密封结构更适配蒸汽介质的长期工作需求，填料压盖部位预留了调节余量，长期使用出现填料磨损泄漏时，只需适当拧紧压盖即可恢复密封性能，无需整体拆解阀门。流体通道的通径设计匹配支路管路的常规流量需求，全开状态下的流阻系数控制在较低水平，不会对支路的蒸汽供给造成明显的压力损失，同时阀芯的调节行程经过优化，从全闭到全开的转动圈数适配人工调节的操作习惯，不会出现圈数过多调节效率低，或是圈数过少调节精度不足的问题。
