翻盖式USB数据传输接口结构设计

　　这款翻盖式USB接口的结构设计，核心围绕日常数码设备的外接数据交互、便携存储配件的使用需求展开，在常规直插式USB公头的基础上优化了防护结构，解决了传统无防护USB接头金手指易氧化、积灰，外露结构易受外力弯折损坏的常见工程问题。从实际应用场景来看，该结构可直接适配U盘、USB扩展坞、数码设备外接数据接头、小型便携检测设备的通讯接口端，覆盖消费数码、工业便携检测仪器、嵌入式设备外接通讯模块等多个使用场景，在频繁插拔、随身携带的使用工况下，翻盖结构可在非插接状态下完全包覆金属接触端，避免口袋、设备收纳包内的灰尘、毛絮、金属碎屑附着在金手指表面造成接触不良，也能降低接头受侧向冲击力时焊盘脱落、金手指弯折的失效概率。

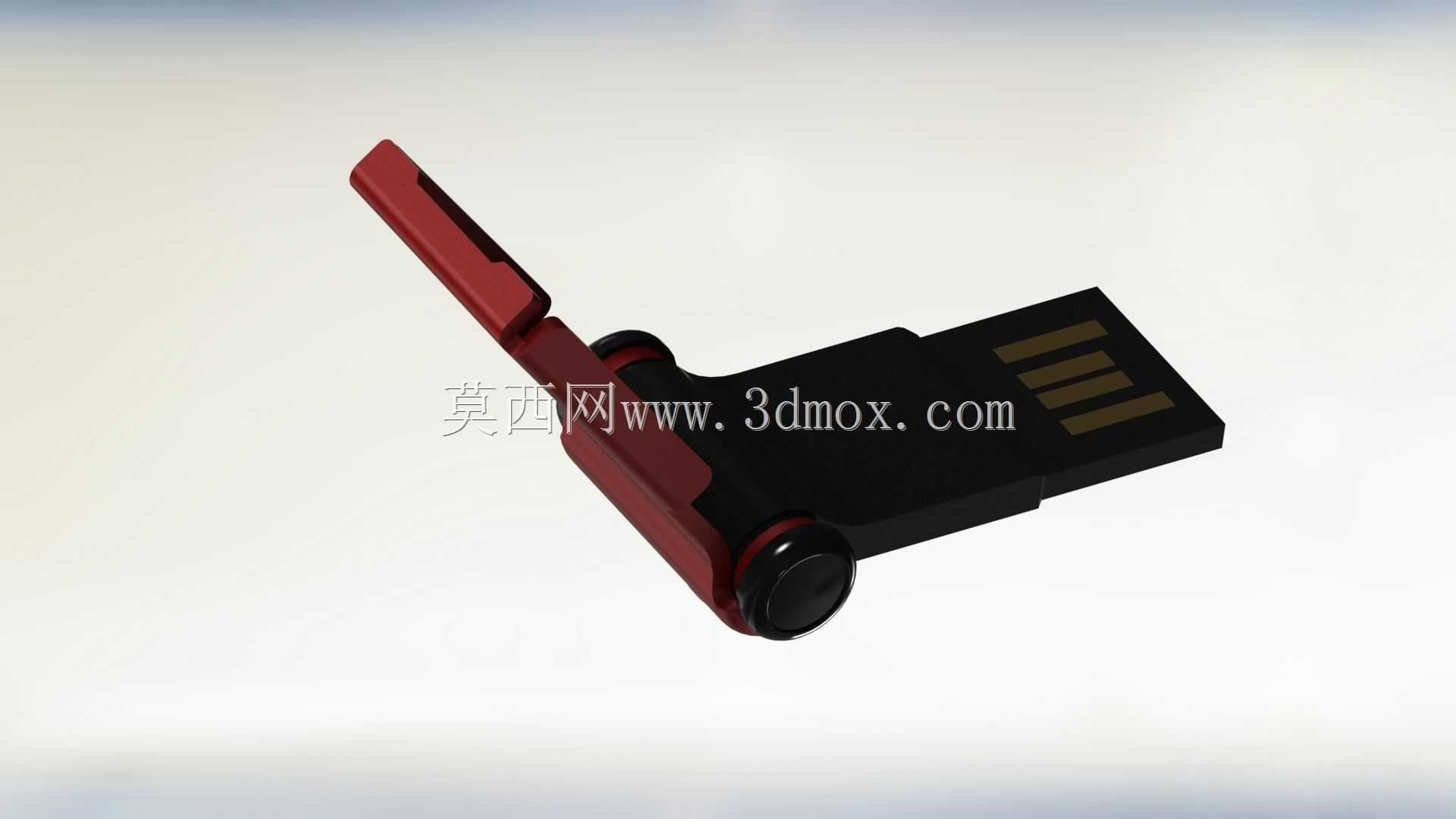

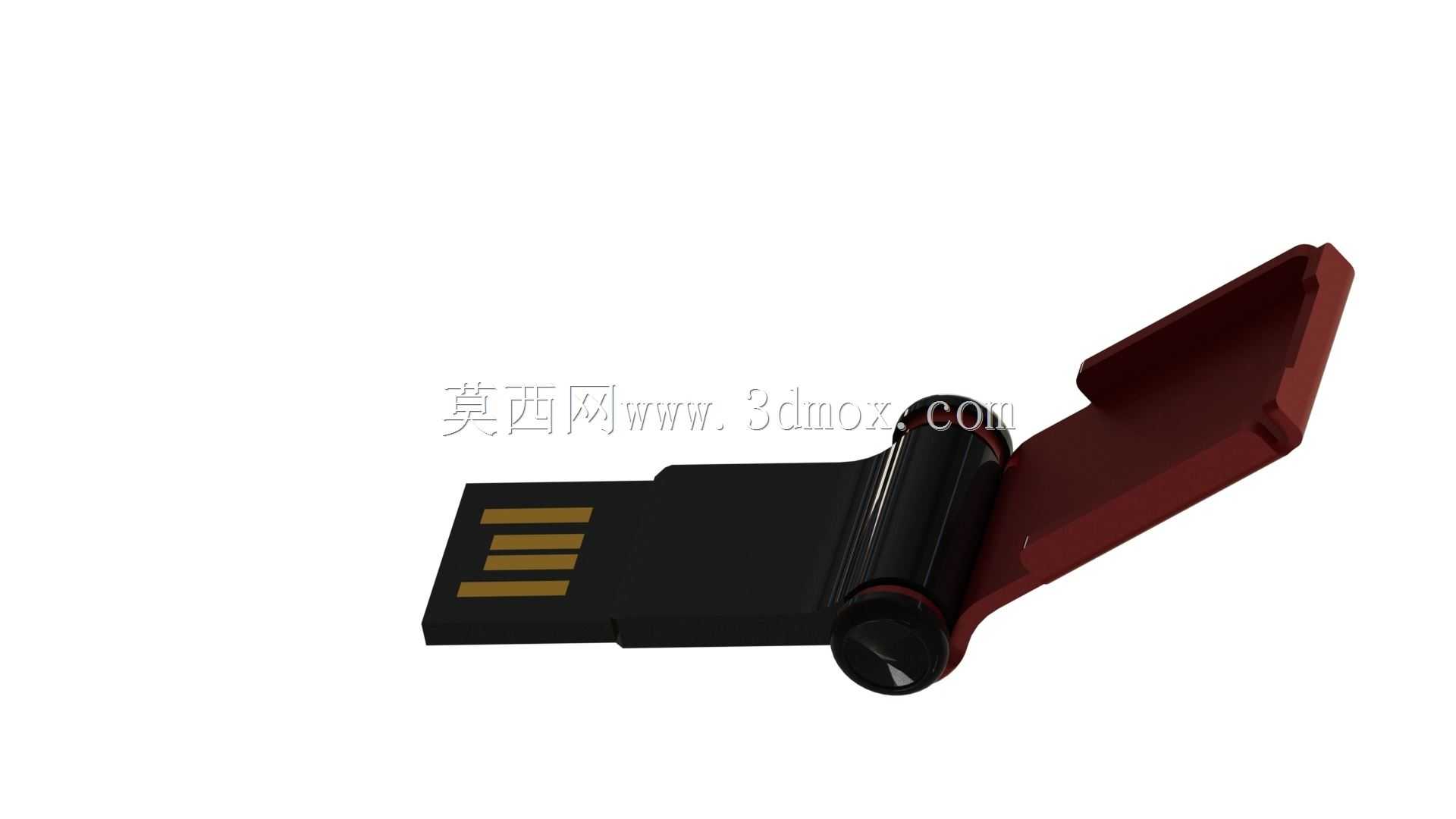

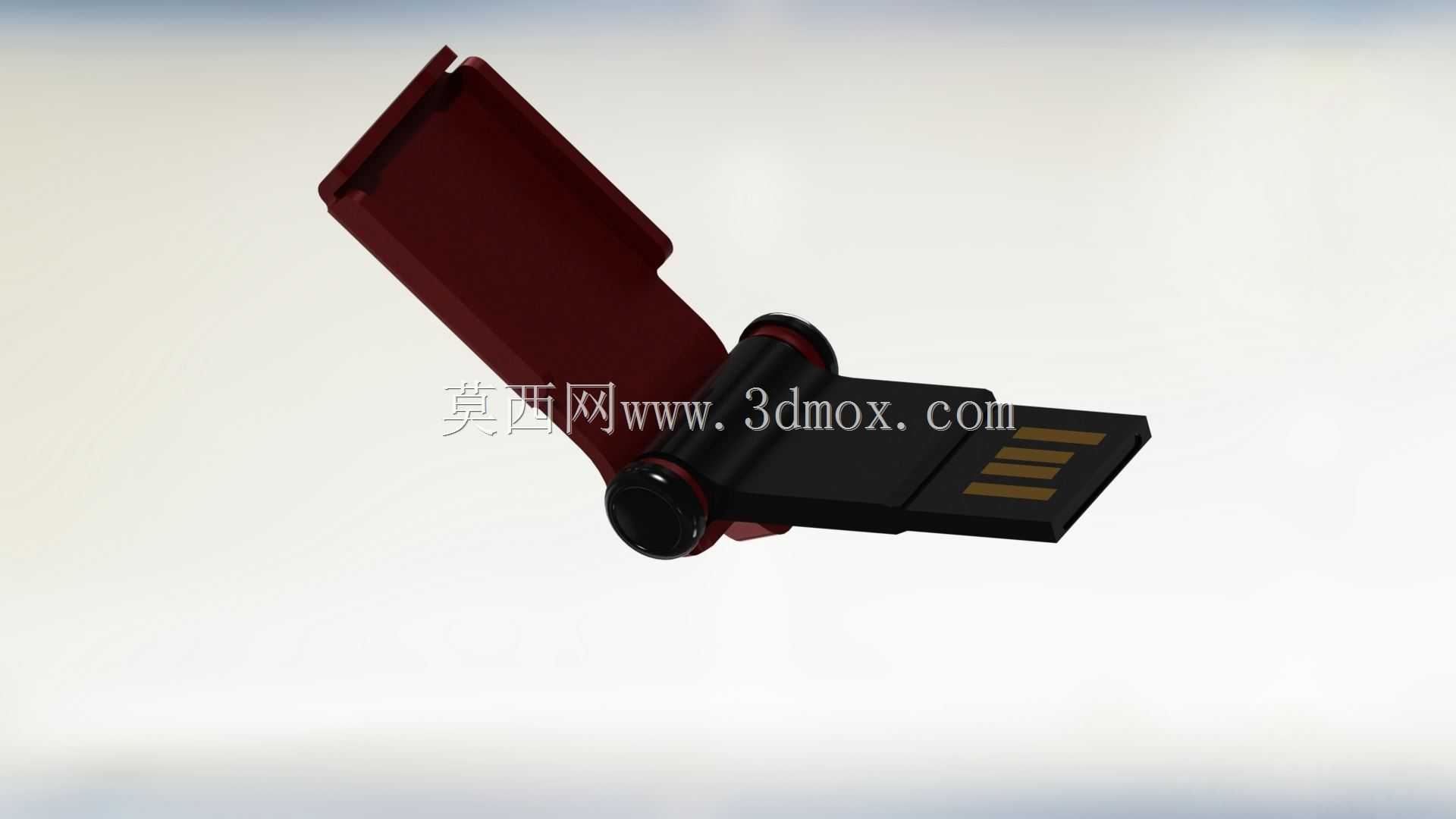

　　设计过程中优先考虑了结构的可靠性与操作便利性，翻盖与接头主体采用转轴式连接结构，转轴处设置了分段阻尼结构，在翻盖完全闭合、完全翻开两个极限位置都能提供足够的定位力矩，避免日常携带时翻盖意外翻开失去防护作用，也能在插接使用时翻盖保持固定翻开角度，不会因为晃动遮挡插接位影响设备对接。接头部分的尺寸完全遵循通用USB Type-A公头的标准尺寸规范，金属接触端的长度、宽度、金手指排布间距都符合通用串行总线的物理接口标准，可直接适配市面上所有标准USB Type-A母座，不需要额外调整对接结构，安装边界上，接头主体的基座部分预留了标准的PCB焊盘位，可直接焊接在常规U盘控制板、设备通讯主板的对应焊盘位置，翻盖闭合后的整体外轮廓尺寸控制在常规U盘外壳的容纳范围内，不需要额外增大产品外壳的尺寸空间，不会提升产品的整体体积。

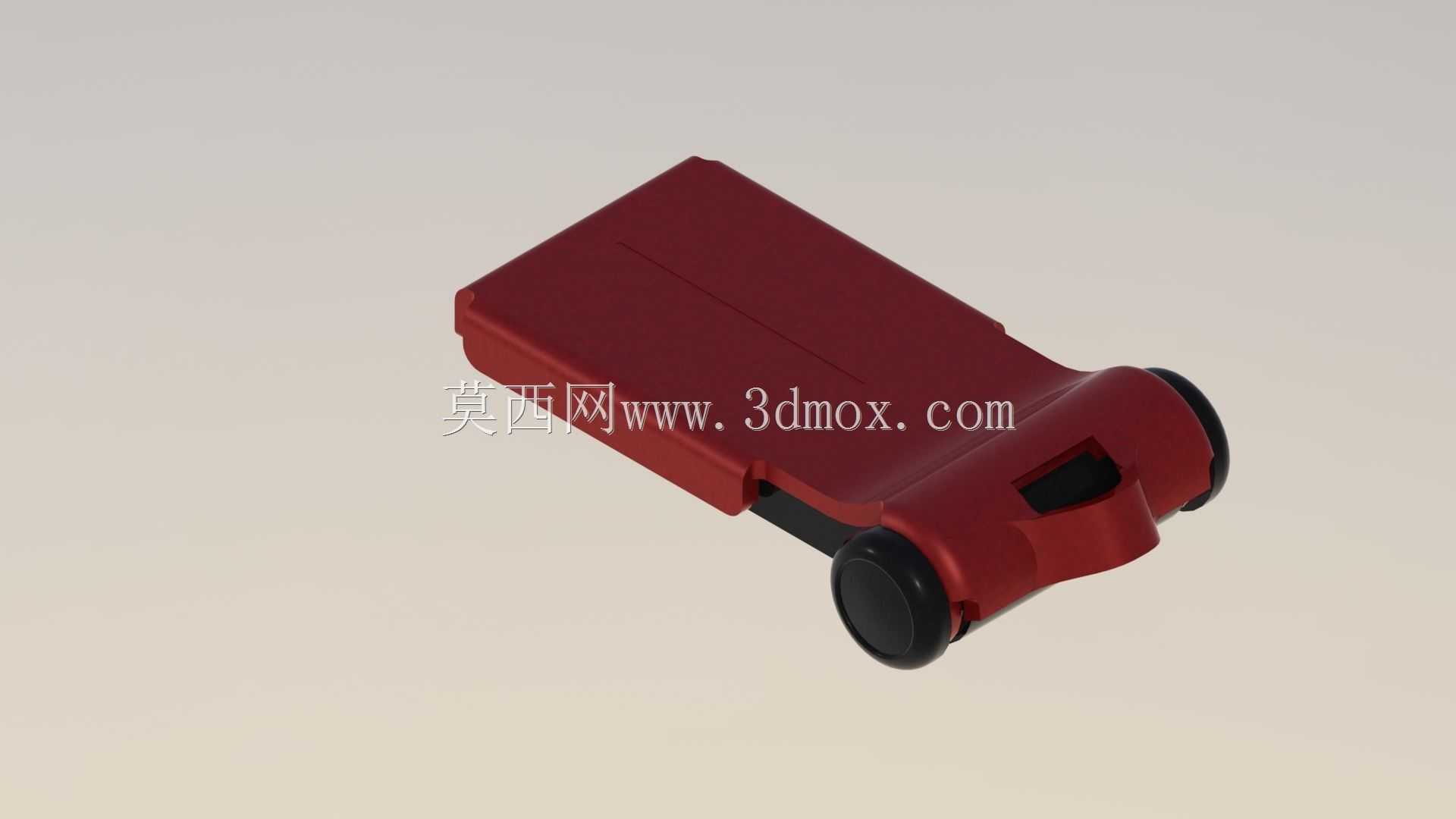

　　结构材质选择上，接头基座采用硬质工程塑料注塑成型，具备足够的结构强度支撑频繁插拔的受力，金手指部分采用标准铜基镀金工艺，保证多次插拔后的接触导电性，翻盖部分采用同色系硬质耐磨塑料，转轴处的阻尼结构采用一体化注塑的弹性凸点实现，不需要额外加装金属弹簧等配件，减少装配工序的同时也降低了小零件脱落失效的风险。从结构受力角度分析，翻盖翻开状态下，翻盖的背面可作为接头的受力支撑面，在插拔过程中用户手指按压翻盖位置施力时，力可直接传递到接头基座部分，不会对转轴处施加过大的弯折力矩，提升了结构的使用寿命；闭合状态下翻盖的边缘与基座的卡槽紧密贴合，可实现基础的防尘防泼溅效果，应对日常使用中少量液体泼溅、灰尘环境下的使用需求。

　　在建模过程中，所有配合面都预留了合理的注塑公差间隙，转轴的配合间隙控制在0.1mm以内，既保证翻盖转动的顺畅度，又不会出现松动晃量过大的问题，金手指的凸起高度按照标准规范设置，保证与母座接触弹片的可靠接触压力，避免接触电阻过大影响数据传输稳定性。基座部分的走线槽位置预留了足够的空间，可容纳控制板的走线与焊接点，不会出现装配时线材挤压、焊点触碰外壳造成短路的问题。整体结构没有复杂的异形曲面，所有结构都可通过常规注塑模具实现量产，不需要特殊的模具抽芯结构，可有效降低量产的模具成本与加工难度，适合批量应用在各类便携USB类数码产品、小型工业通讯接头上。
