苹果iPod便携音乐播放器外观结构设计

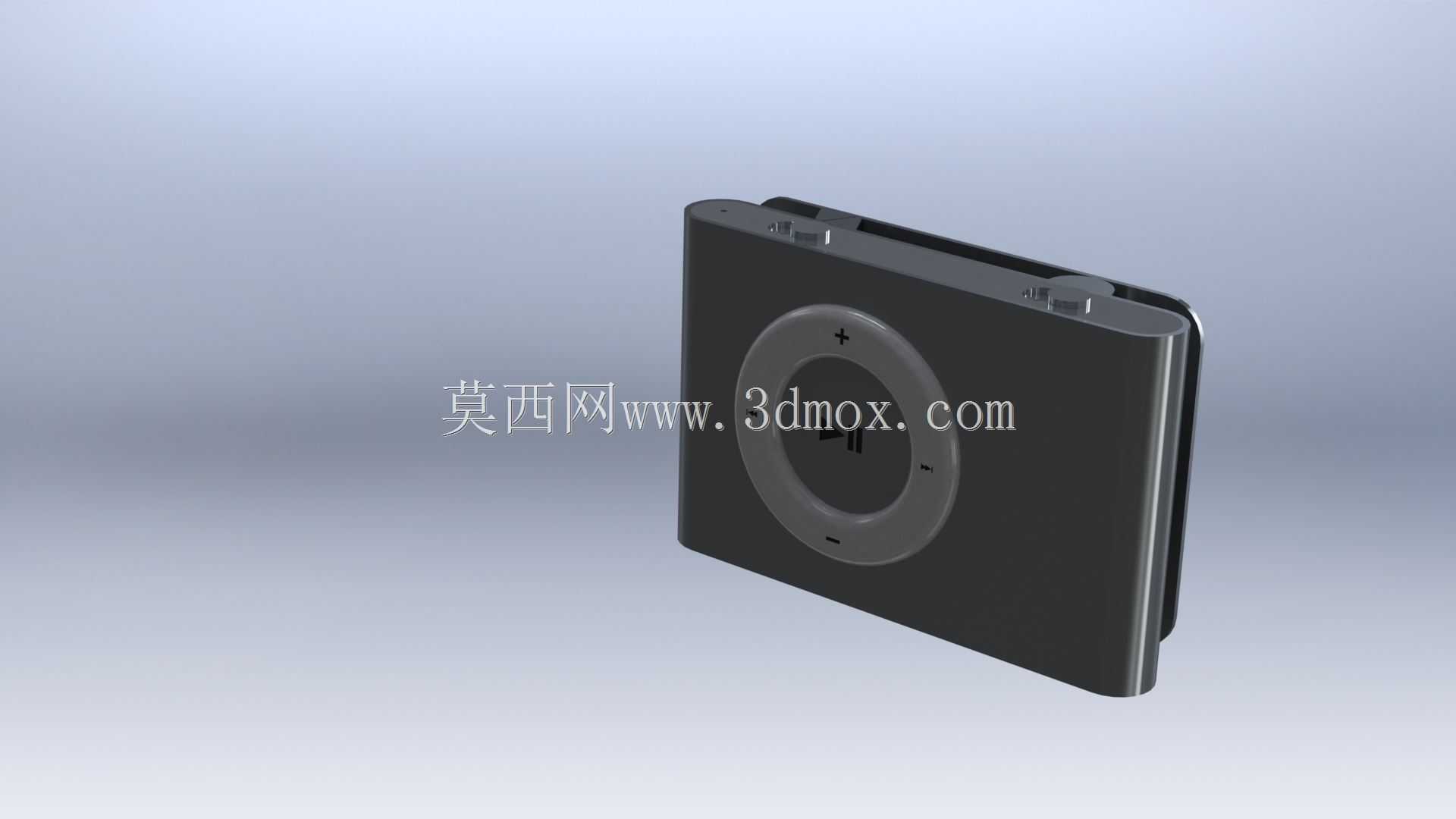

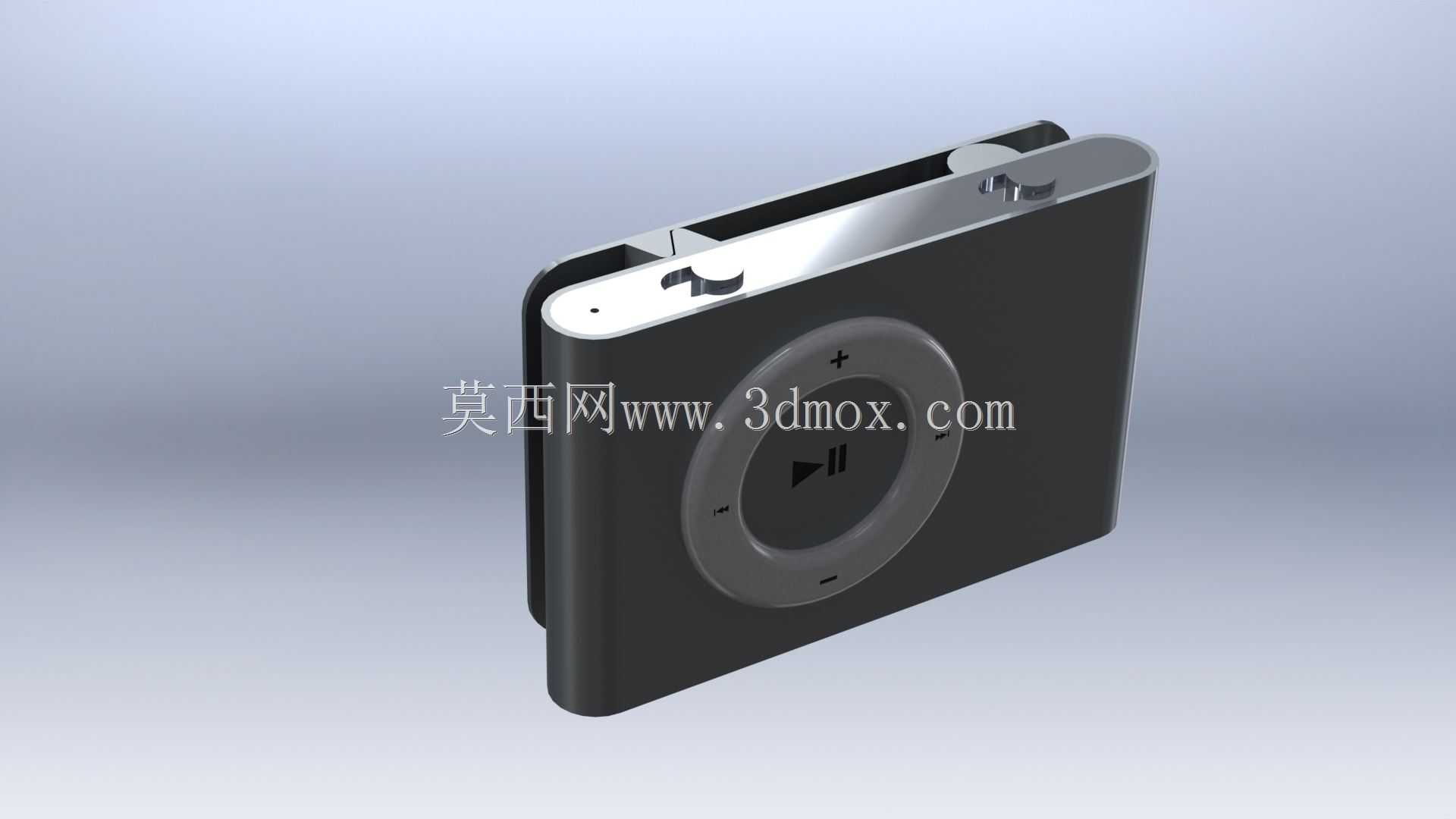

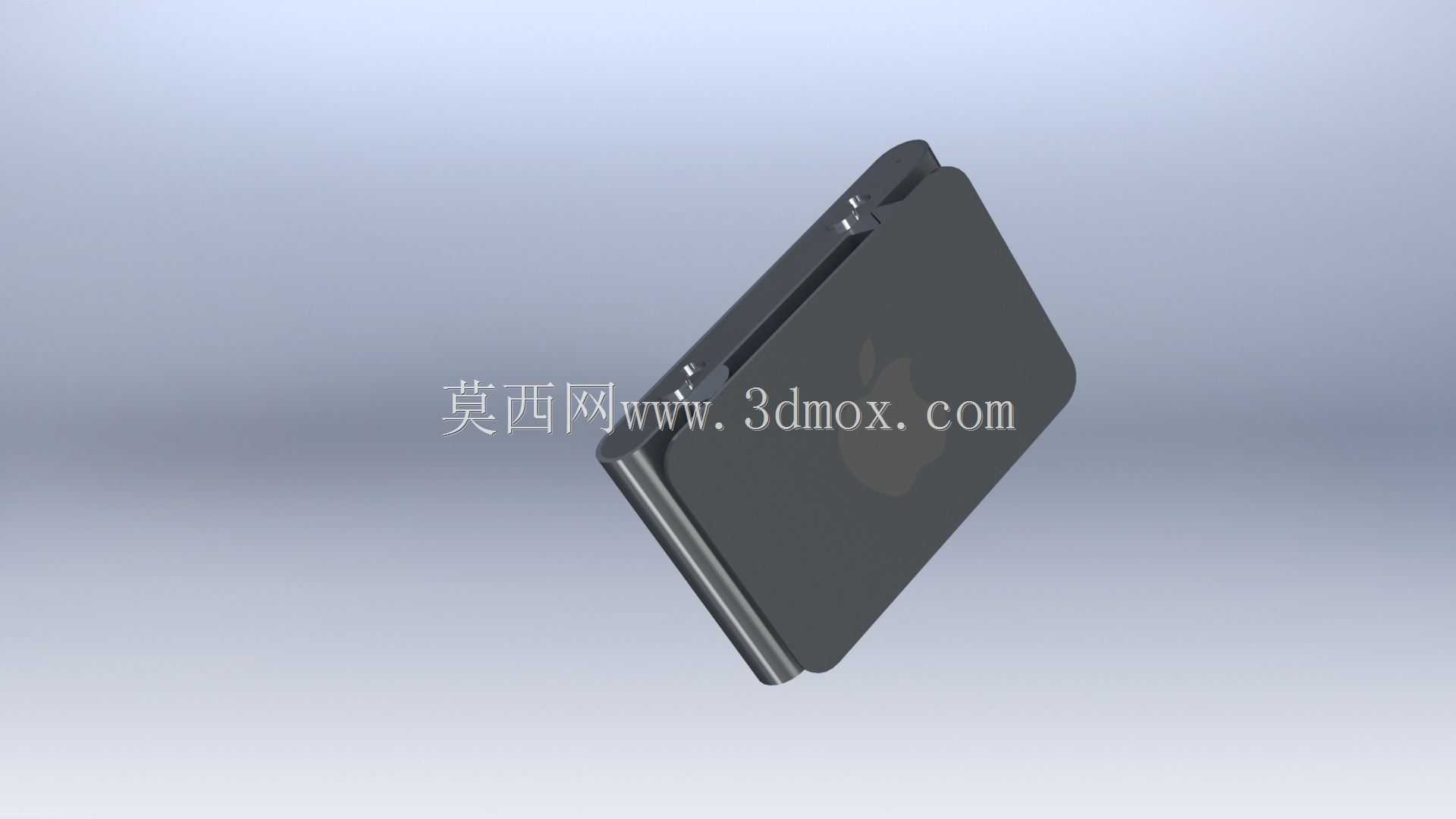

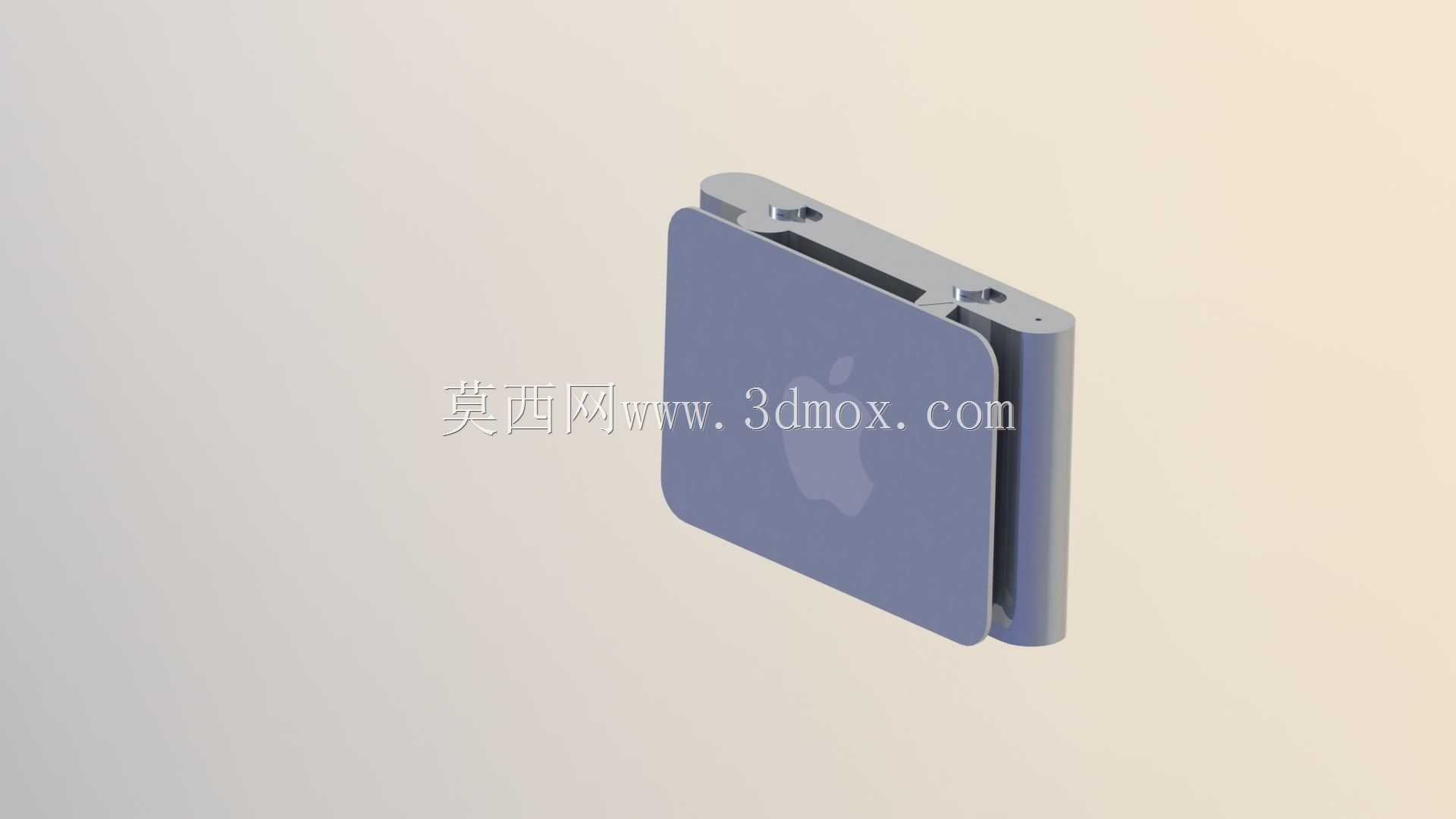

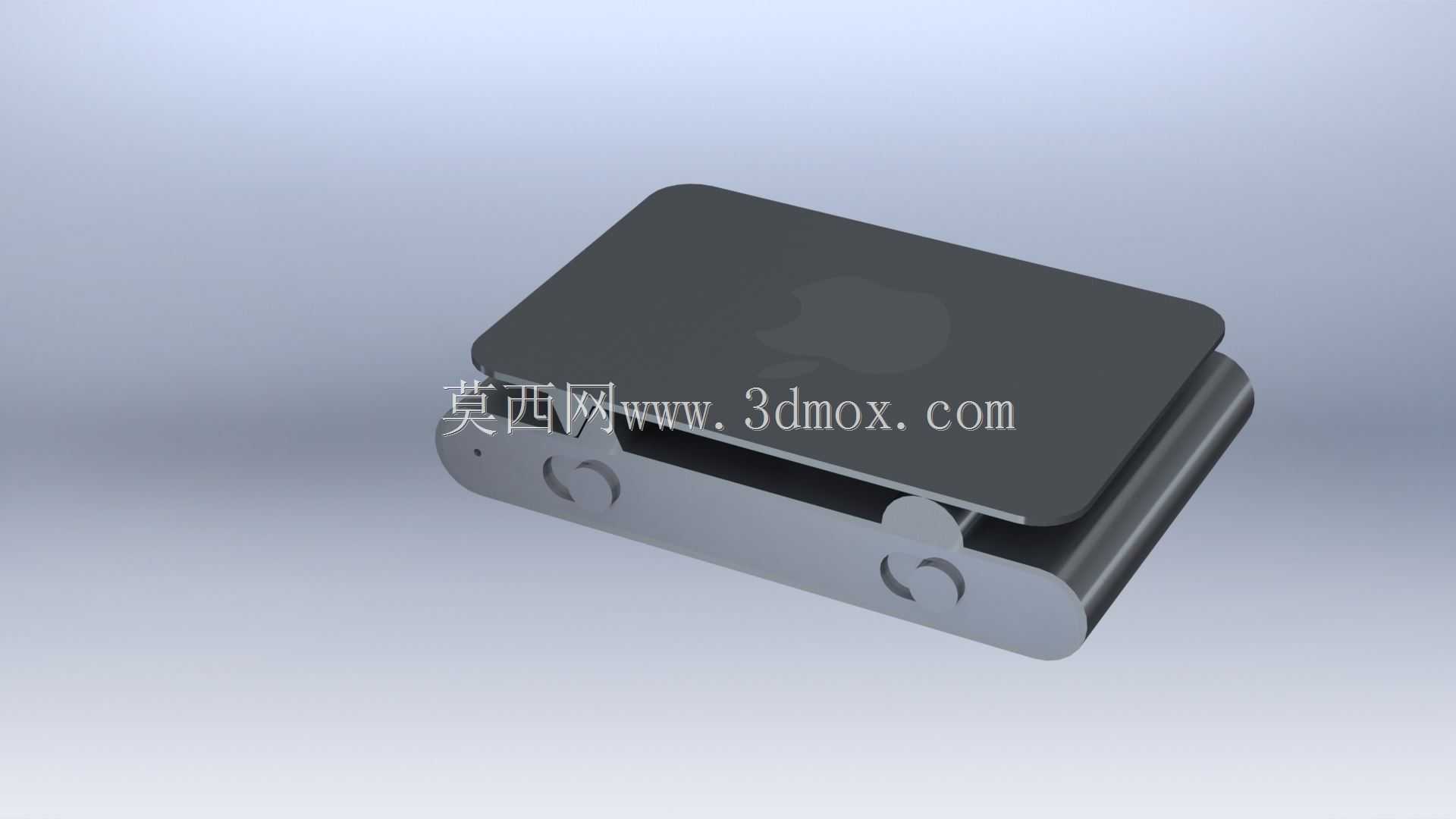

　　在消费电子结构设计领域，便携音频设备的结构落地需要兼顾外观质感、内部器件排布与使用握持手感的多重平衡，本次呈现的iPod结构设计，正是围绕便携随身听的实际使用场景完成的全尺寸三维结构还原。从实际使用场景来看，这类便携音乐播放器主要面向日常通勤、户外出行、休闲运动时的随身音频播放需求，需要在有限的机身空间内完成存储模块、音频解码模块、供电模块、操作交互组件的合理排布，同时还要保证机身外壳的结构强度，避免日常携带过程中的磕碰、挤压损伤内部器件。

　　设计过程中首先确定的是机身的整体安装边界，整体采用方正带圆角的薄型机身方案，机身厚度控制在单手握持无异物感的区间，长宽尺寸适配牛仔裤口袋、小型随身包的内部容纳尺寸，不会出现携带时的卡滞、突出问题。机身主体外壳采用一体化金属材质设计，背面预留品牌标识的凹陷成型区域，既保证外观的品牌识别度，也避免额外粘贴标识带来的凸起磨损问题。机身侧边设置隐藏式的数据接口与按键结构，接口位置做了内凹的沉台设计，既可以保护接口插针不受日常摩擦损伤，也能保证数据线插拔时的对位精度，不会出现插偏导致的接口焊盘脱落问题。

　　从功能特性的结构匹配来看，该结构预留了内置存储芯片、音频解码电路板、内置锂电池的安装位，各个模块之间设置0.2mm的装配间隙，预留泡棉缓冲层的安装空间，避免器件之间的硬接触导致的震动损伤。机身的开合结构采用侧边卡扣配合底部螺丝的固定方案，卡扣位置均匀分布在机身侧边的四个受力点，既可以保证日常使用时外壳的拼接紧密性，不会出现缝隙过大进灰的问题，也方便售后维修时的拆机操作，不会因为卡扣过密导致拆机时外壳断裂。机身正面的操作区域预留了触控按键或者点击轮的安装沉台，沉台的深度与操作组件的厚度完全匹配，装配后操作面与机身正面保持齐平，不会出现凸起刮蹭口袋布料的问题，同时操作面下方预留了柔性电路板的走线空间，走线槽做了圆角过渡处理，避免尖锐棱角刮伤柔性线路板的绝缘层。

　　在结构细节的处理上，机身的所有边角都做了R3以上的圆角处理，一方面是提升握持时的手感，不会有尖锐棱角硌手的问题，另一方面也能提升外壳的抗摔性能，直角边角在跌落时会产生应力集中导致外壳凹陷变形，圆角结构可以将跌落冲击力分散到更大的接触面积上，降低外壳变形的概率。机身的接口位置做了密封胶圈的安装槽设计，可以实现基础的生活防水能力，应对日常使用时的汗水泼溅、小雨淋湿等场景，避免水分进入机身内部导致电路短路。外壳的内壁设置了多个定位柱，对应电路板上的定位孔，装配时可以快速实现电路板的对位，不需要额外的治具辅助就能保证电路板的安装位置精度，定位柱的高度比电路板厚度高出0.1mm，装配后通过热熔的方式固定电路板，不需要额外的螺丝固定，减少机身内部的零件数量，也能降低整体机身重量。

　　从实际装配的角度考虑，该结构的所有零件都采用注塑或者钣金冲压的常规工艺即可实现，不需要特殊的复杂工艺，外壳的表面处理采用阳极氧化工艺，既可以提升金属外壳的耐磨性能，也能实现多样的外观配色需求。各个零件的拔模角度都设置在1.5度以上，避免注塑生产时出现粘模、拉伤的问题，零件的壁厚控制在1.2mm均匀厚度，不会出现壁厚差异过大导致的注塑缩痕、变形问题。机身内部的电池仓设置了电池胶的粘贴区域，预留了电池排线的走线空间，排线位置设置了压线卡扣，避免电池排线晃动导致的接触不良问题。音频输出的耳机接口位置做了加强筋设计，因为耳机接口是日常使用中插拔频率较高的部件，加强筋可以提升接口位置的结构强度，避免多次插拔后接口开焊、脱落的问题。
