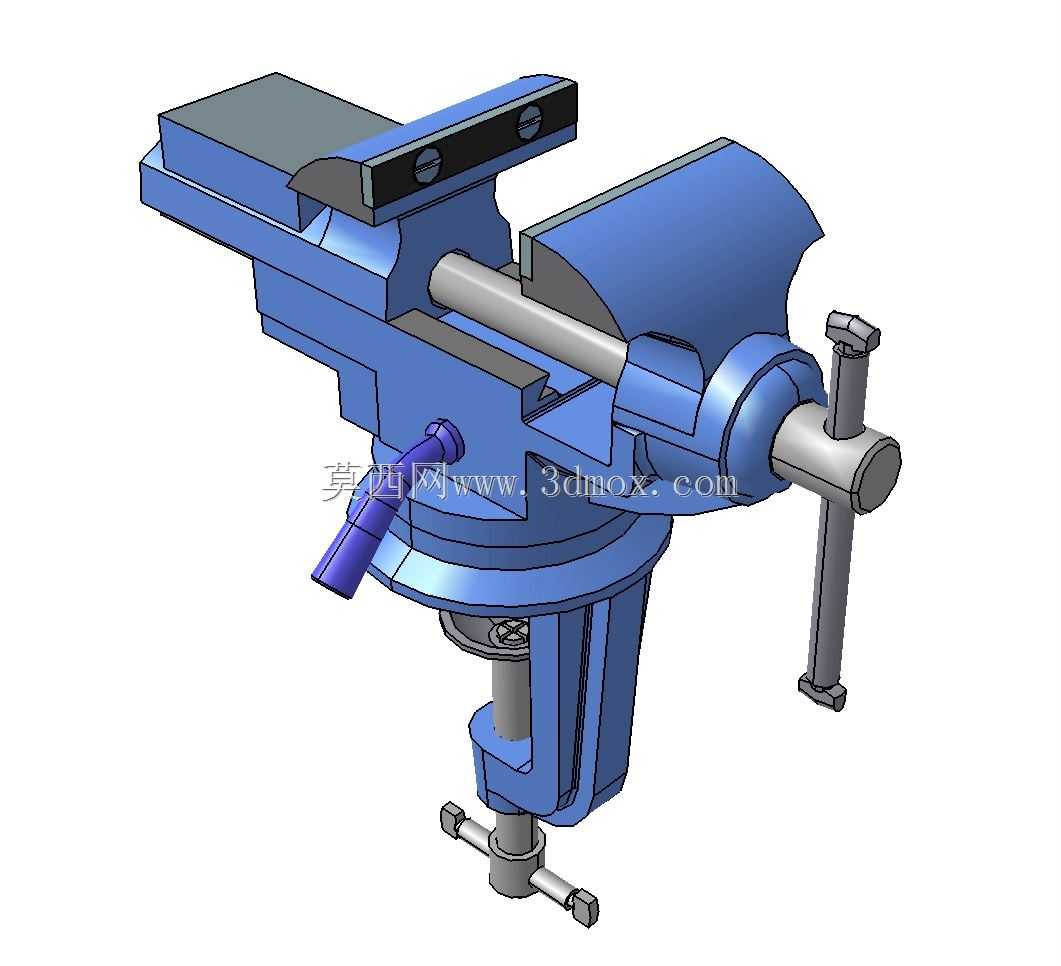

可旋转夹持式台虎钳结构三维设计

　　在机械加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最核心的夹持工装，这款可旋转式台虎钳的结构设计，完全围绕一线作业的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能指向。从实际使用场景来看，这类台虎钳通常固定在钳工工作台、维修工位台面上，承担工件锯切、锉削、零件拆装、小型工件攻丝套丝、部件铆接等作业的夹持固定工作，相比固定式台虎钳，这款带旋转底座的结构能让操作人员不用反复松卸工件调整装夹角度，直接转动钳身就能切换作业面，大幅减少重复装夹的辅助时间，尤其适合多面加工、多角度检修的作业场景。

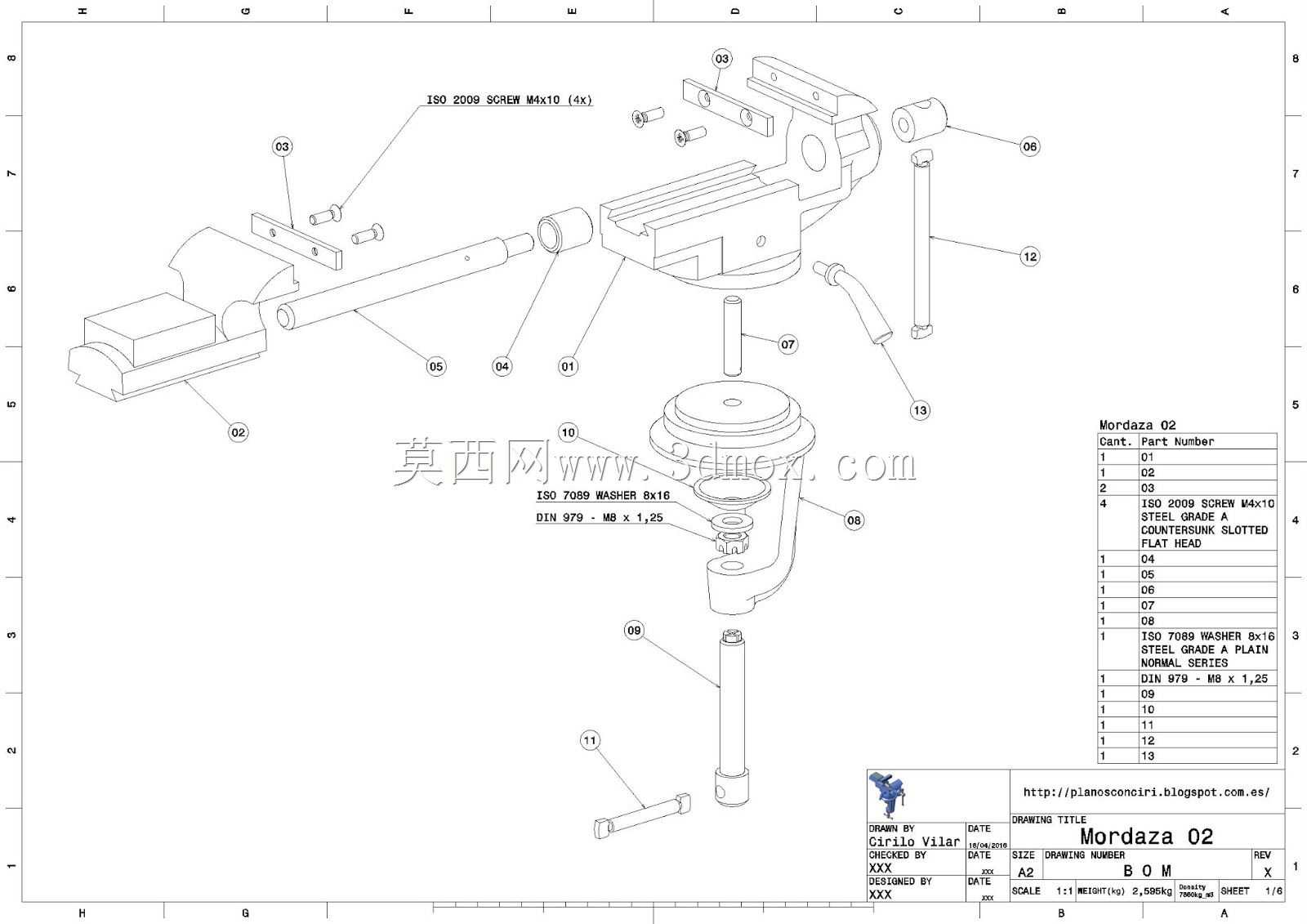

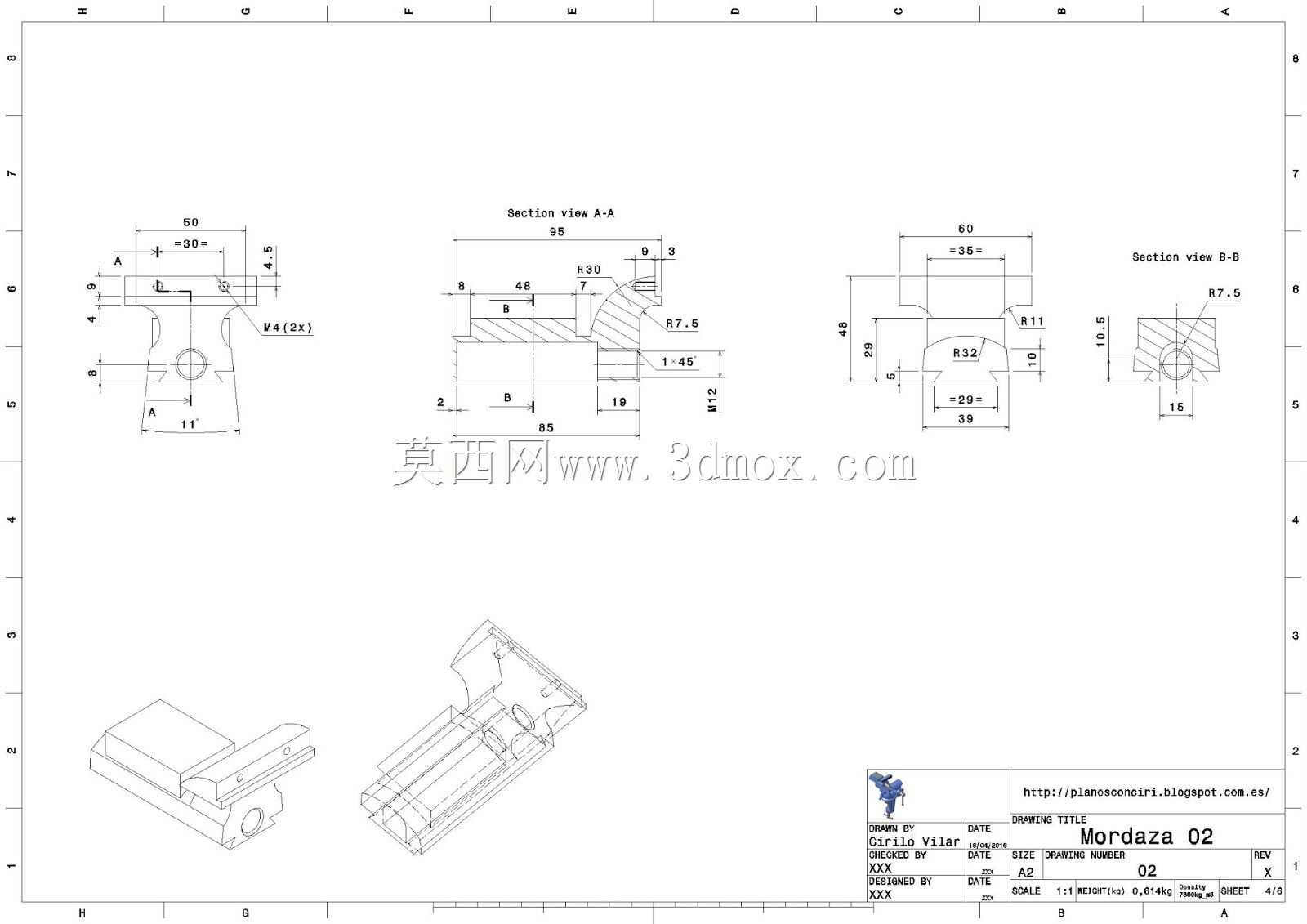

　　从功能特性上拆解，整个结构分为固定钳身、活动钳身、夹紧丝杠副、转盘底座、台面锁紧机构、钳口组件几个核心部分。钳口部分采用可拆卸式淬硬钳口板设计，钳口表面加工有交叉网纹，夹持工件时能增大接触摩擦力，避免工件受夹紧力时出现滑移，当钳口磨损到夹持力不足时，只需拧下固定螺栓就能快速更换钳口板，不用整体更换钳身，降低长期使用的维护成本。活动钳身与固定钳身之间通过光滑导向杆做滑动配合，导向杆与钳身安装孔采用间隙配合设计，既保证活动钳身滑动顺畅无卡滞，又能控制径向间隙，避免夹紧工件时活动钳身上翘导致夹持精度下降。

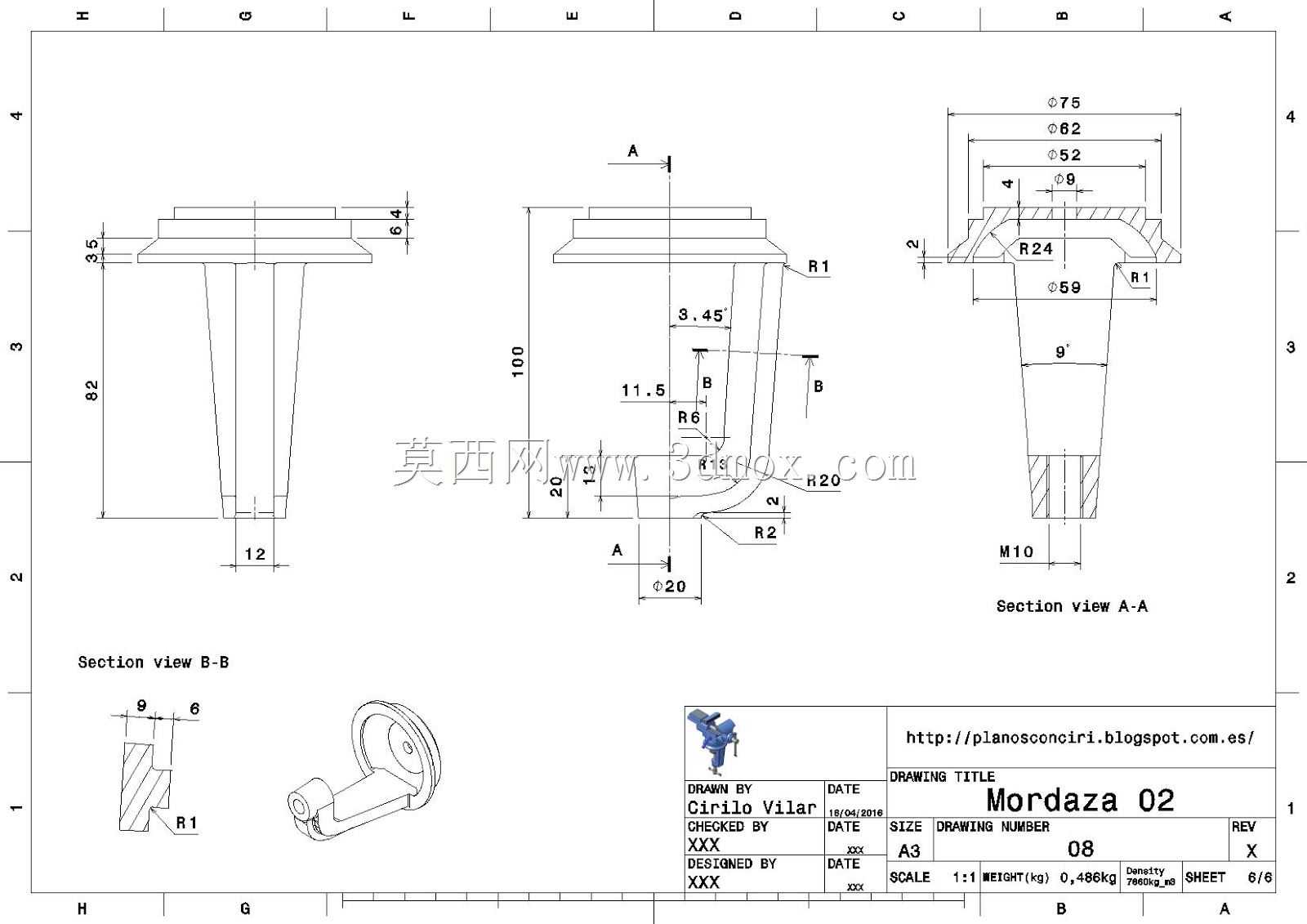

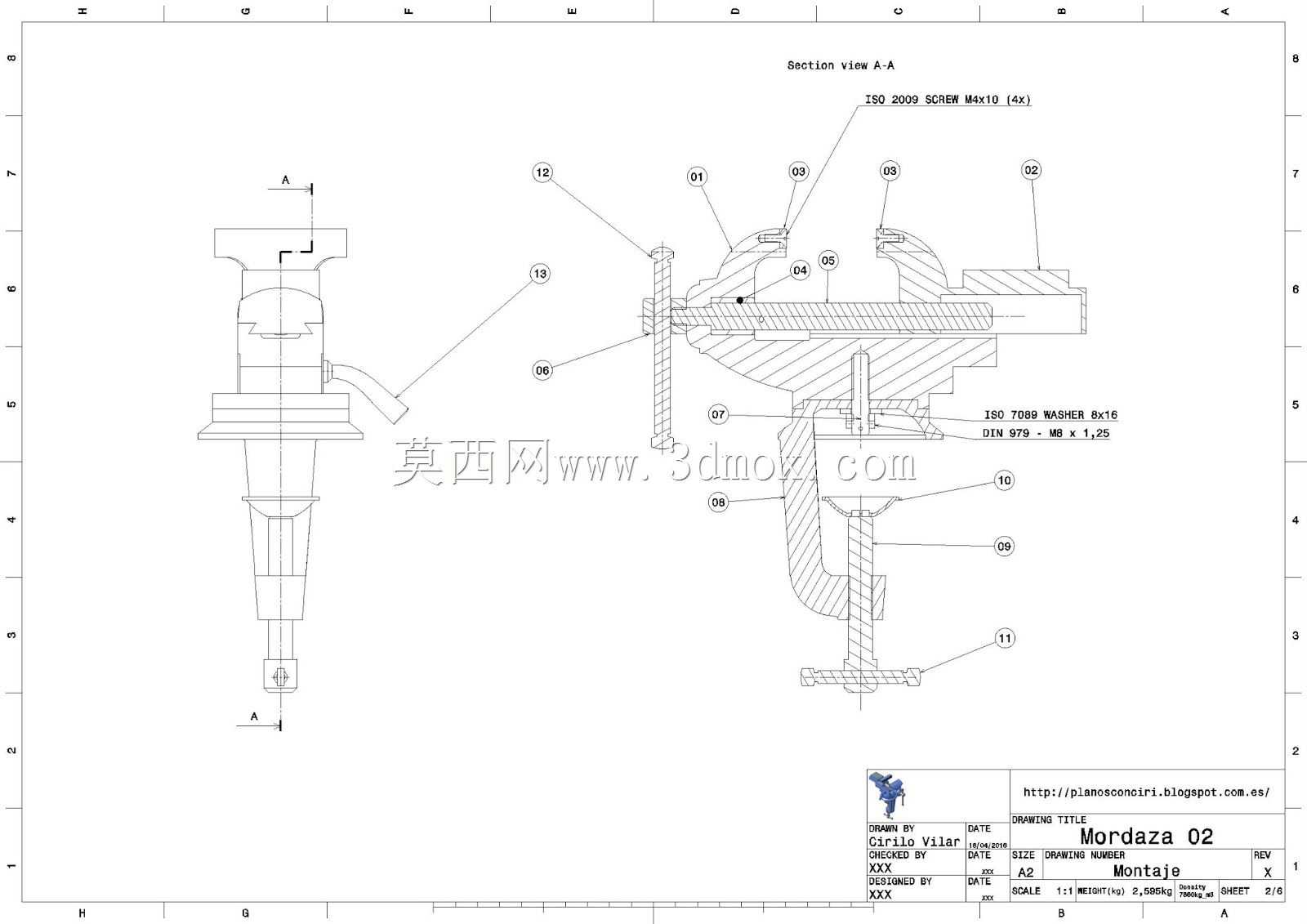

　　夹紧丝杠采用梯形螺纹传动，这种螺纹副的自锁性能好，当操作人员转动手柄施加夹紧力后，丝杠不会因为工件的反作用力出现自行回松，能稳定保持夹持力，丝杠端部与活动钳身的连接采用带台肩的铰接结构，夹紧过程中丝杠只承受轴向推力，不会因为活动钳身的微量偏移产生别劲卡滞。转盘底座部分设计有360度回转结构，底座与钳身的配合面采用止口式定位，保证回转过程中钳身的中心不会偏移，底座侧面设置有锁紧手柄，当钳身转到需要的作业角度后，扳动锁紧手柄就能通过内部的拉紧结构将钳身与底座牢牢锁死，避免作业过程中钳身意外转动。底座下部的台面夹紧机构采用C型夹结构，配合带T型头的锁紧丝杠，能适配不同厚度的工作台台面，安装时只需要将C型卡口卡在工作台边缘，转动底部的锁紧手柄就能将整个台虎钳牢牢固定在台面上，不需要在工作台上打孔安装，适合临时工位、流动维修场景的快速装拆。

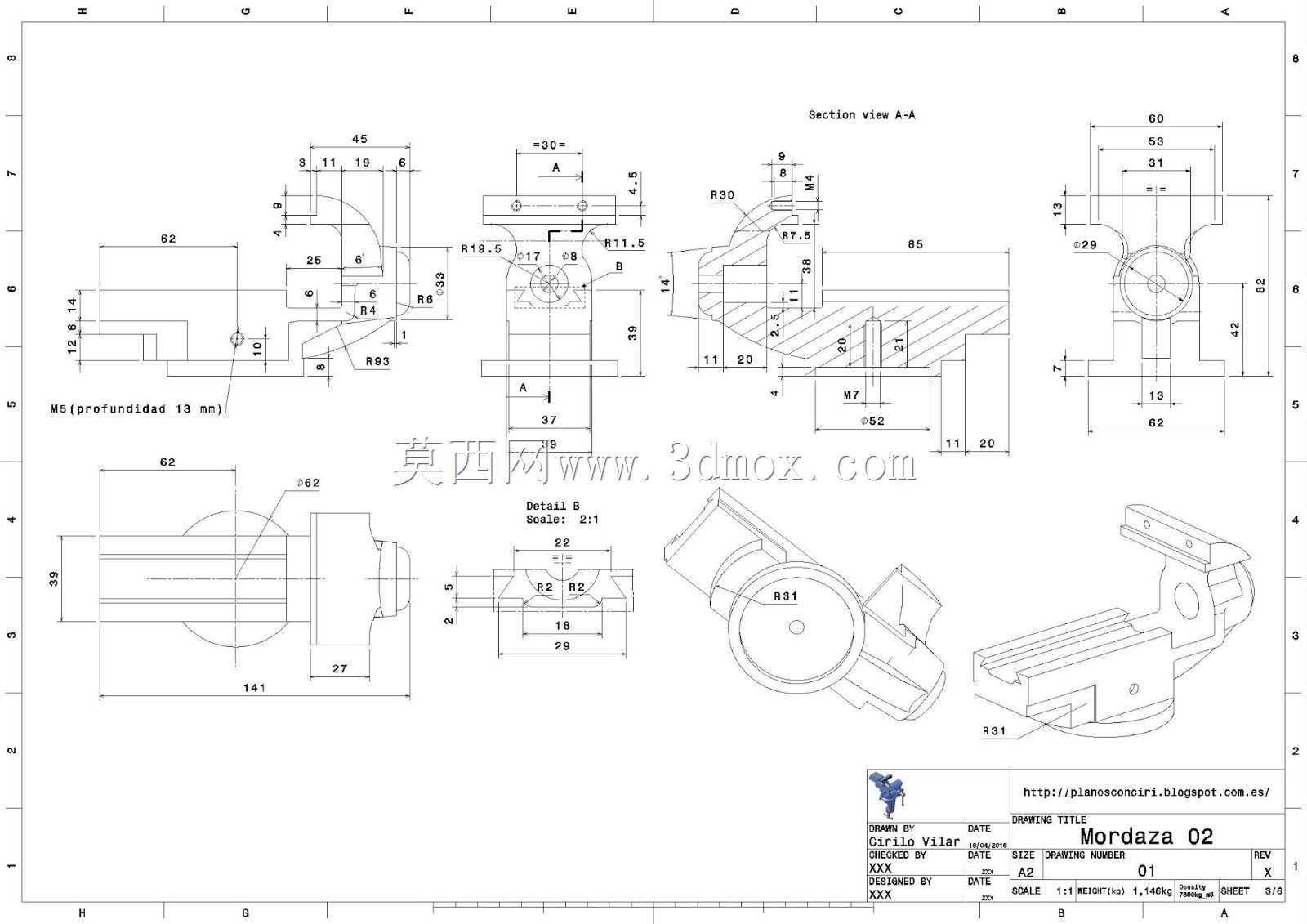

　　从设计思路上看，整个结构优先考虑刚性与操作便利性的平衡，钳身主体采用箱型截面结构，相比实心结构在保证整体刚性的前提下降低了整体重量，钳身的受力部位比如丝杠安装座、钳口安装面都做了加厚处理，承受夹紧反力时不会出现明显变形。手柄部分采用穿销式可拆卸结构，长手柄设计能让操作人员用较小的手部力量就能输出足够的夹紧力，不需要额外加力杆就能满足常规工件的夹持需求，同时穿销结构能避免手柄转动时从丝杠上脱出。安装边界方面，这款台虎钳的底座C型夹最大开口能适配常规钳工台25到60毫米厚度的台面，钳身最大张开距离能满足150毫米宽度以内的工件夹持需求，回转时的最大外轮廓尺寸不会超出底座直径范围，安装时只需要预留出钳身长度加上手柄转动的操作空间即可，不需要额外占用过大的工位面积，常规宽度600毫米的钳工台就能稳定安装使用。

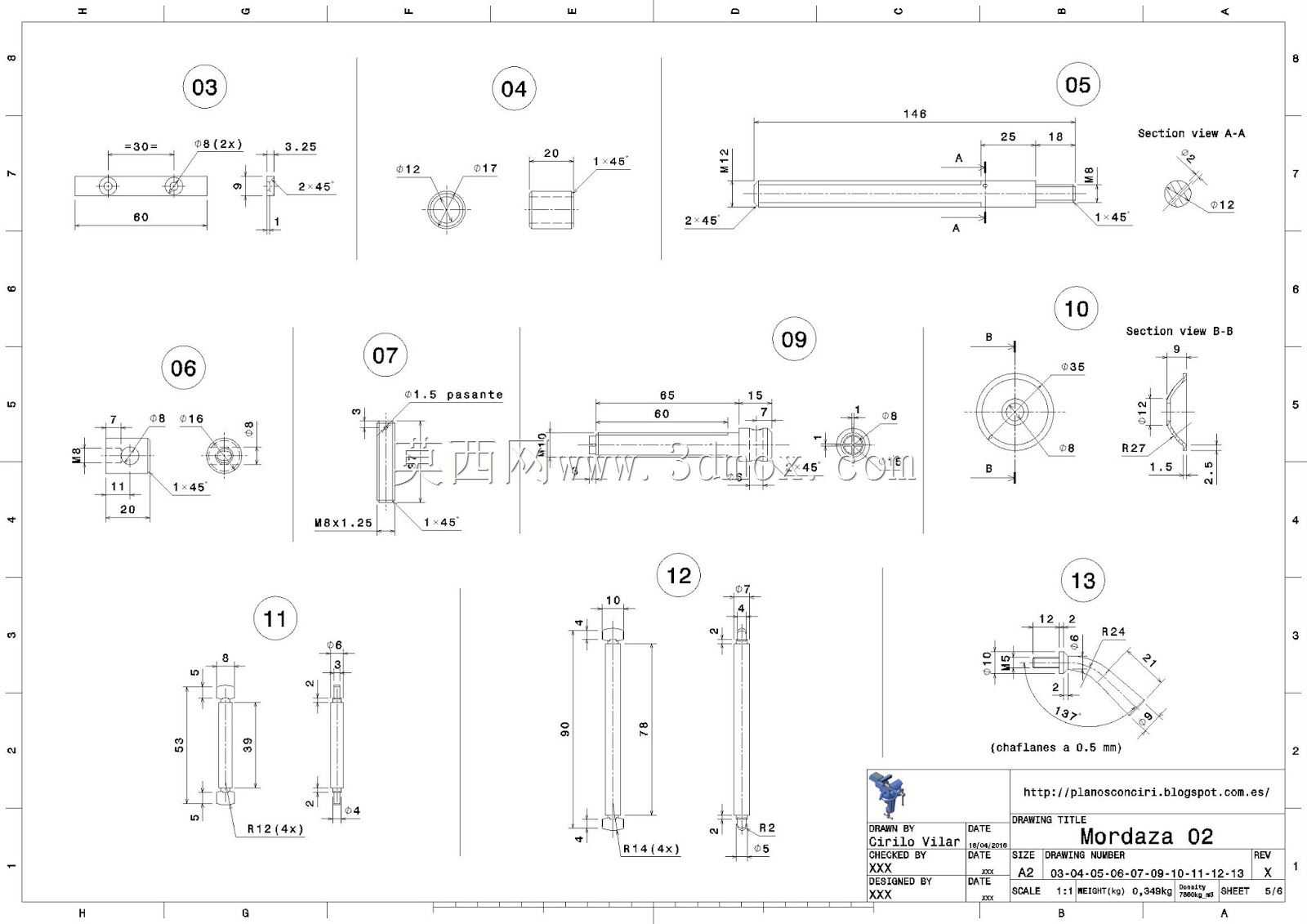

　　在实际建模过程中，各个配合部位的公差设定也完全贴合实际加工要求，导向杆与安装孔的配合选用H8/f7间隙配合，保证滑动顺畅的同时控制晃动量，梯形丝杠与螺母的配合选用H7/e8配合，兼顾传动效率与耐磨性能，钳口板的安装孔设计成长圆孔，安装时能微量调整钳口板的位置，保证两个钳口闭合时完全贴合，不会出现缝隙导致夹持小工件时夹不稳。底座的锁紧机构内部采用球面垫圈结构，锁紧时能自动补偿配合面的平面度误差，保证锁紧力均匀分布，不会出现局部应力集中导致底座变形。整个结构没有采用复杂的特殊零件，所有零部件都能通过常规的铣削、车削、钻削工艺加工完成，加工成本低，维护方便，完全符合工装夹具的实用化设计原则，不管是作为钳工实训的教学模型，还是作为小型维修工位的工装选型参考，都能提供完整的结构参考依据。
