机加工固定用手动台钳结构设计

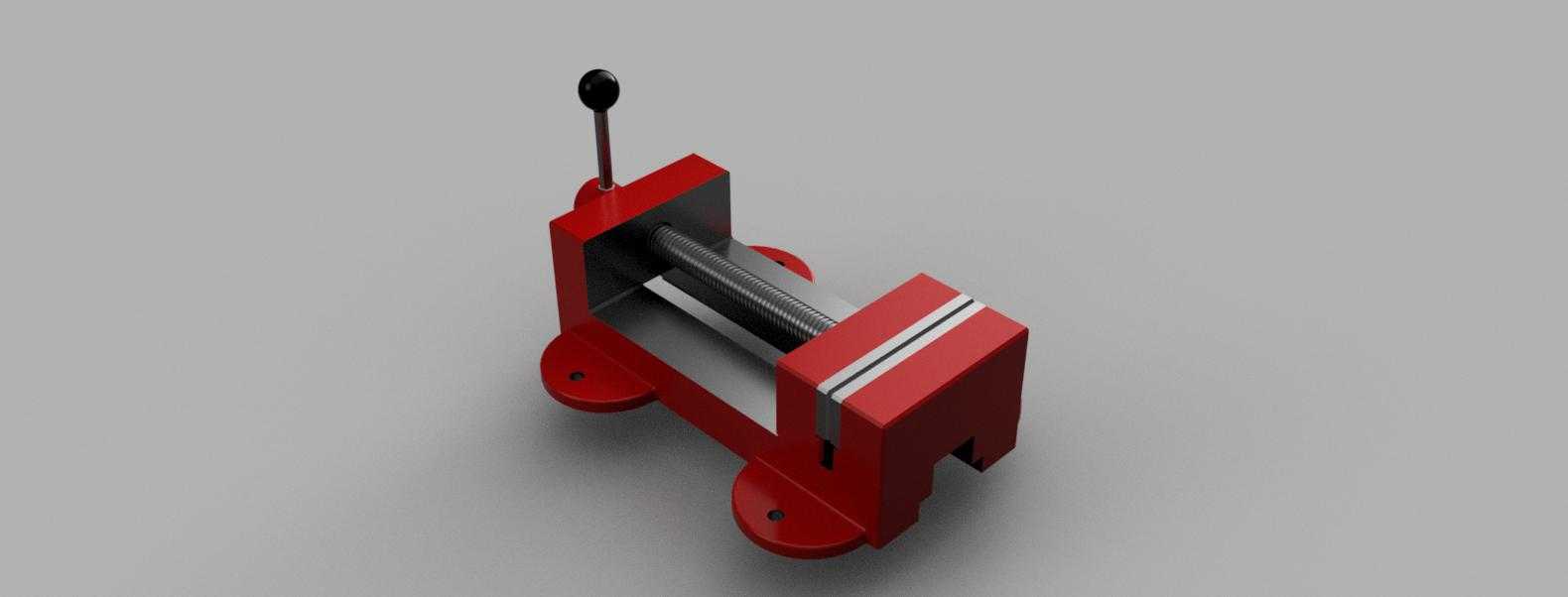

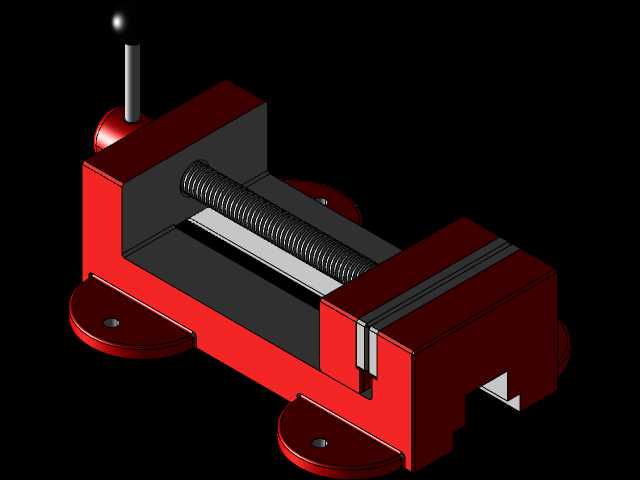

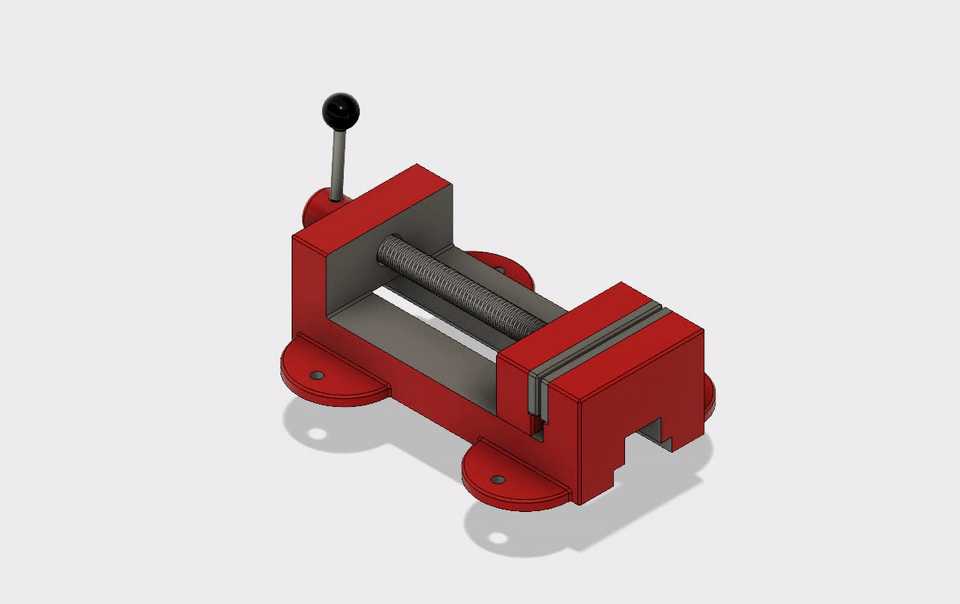

　　在常规机加工、钳工装配、小型零件修配的作业场景中，手动台钳是工位上不可或缺的基础工装，其核心作用是为待加工工件提供稳定、可靠的装夹基准，避免加工过程中工件出现位移、窜动，保障加工精度与操作安全。这款手动台钳的整体结构采用经典的丝杠传动夹紧方案，固定钳身与活动钳身的配合面经过平行度公差约束，保证钳口闭合时的贴合精度，能够适配不同形状的小型工件装夹需求，不管是规则的方块料、轴类零件，还是形状不规则的异形小构件，都能通过调整钳口的夹持位置获得足够的夹紧力。从结构设计逻辑来看，固定钳身底部设置了两个带安装孔的凸耳，这部分结构是台钳与工作台面连接的安装边界，安装时可通过螺栓穿过凸耳上的通孔，将台钳整体锁紧在钳工台或者机床工作台的T型槽上，

　　安装孔的间距经过适配常规工作台的安装槽距设计，不需要额外加工转接板就能完成固定，降低了工位部署的适配成本。活动钳身与固定钳身之间通过梯形丝杠实现传动，梯形丝杠的自锁特性是这款台钳的核心功能优势，当转动操作手柄带动丝杠旋转推动活动钳身进给夹紧工件后，丝杠的螺纹升角小于摩擦角，即便加工过程中受到切削力的反向冲击，活动钳身也不会出现松脱退夹的情况，不需要额外加装锁紧机构就能维持夹紧力的稳定。钳口部分采用可拆卸式的钳口板设计，钳口板表面加工有交叉的防滑齿纹，能够增大与工件接触面的摩擦力，避免光滑工件在夹紧时出现打滑，当钳口板磨损到一定程度后，只需要拧下固定钳口板的沉头螺钉，就能快速更换新的钳口板，不需要整体更换钳身，

　　大幅降低了后期的维护成本。操作手柄采用球头长杆结构，根据杠杆原理设计的杆长能够让操作人员在施加较小手部力量的情况下，通过丝杠的力放大作用获得足够的夹紧力，不需要借助加力杆就能满足常规小型零件的装夹力度需求，球头的设计也让操作时的手部握持更舒适，减少长时间操作的疲劳感。整体结构的外形尺寸适配常规小型工位的安装空间，不会占用过多工作台面的有效作业区域，钳身的最大开口行程经过合理规划，能够覆盖绝大多数小型机加工零件、装配组件的装夹尺寸范围，既不会因为行程过大导致钳身体积冗余笨重，也不会因为行程过小限制可装夹工件的尺寸范围。在实际使用场景中，这款台钳不仅可以用于钳工的锉削、锯削、錾削等手工加工作业，也可以固定在小型钻床、铣床的工作台上，

　　承担轻负荷切削加工的工件装夹任务，甚至在小型零部件的装配、拆卸作业中，也能通过台钳固定工件来完成轴承压装、销钉拆卸等操作，是通用性极强的基础工装。设计过程中对钳身的受力结构做了针对性的加强，在丝杠安装位、钳口受力集中的区域都做了壁厚加厚处理，避免长期承受夹紧力和切削冲击力后出现钳身变形，保证长期使用后的装夹精度不会出现明显衰减。活动钳身与固定钳身的滑动配合面采用间隙配合设计，既保证活动钳身进给时的顺畅度，不会出现卡滞、顿挫的情况，也控制了配合间隙的大小，避免间隙过大导致夹紧工件时活动钳身上翘，影响装夹的平行度。
