机用小型台虎钳夹持工装结构设计

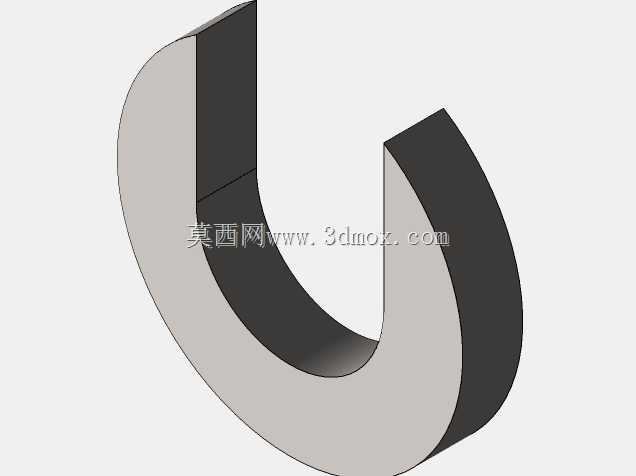

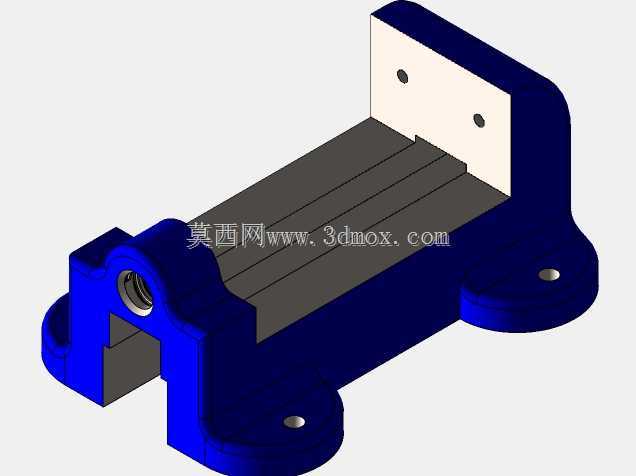

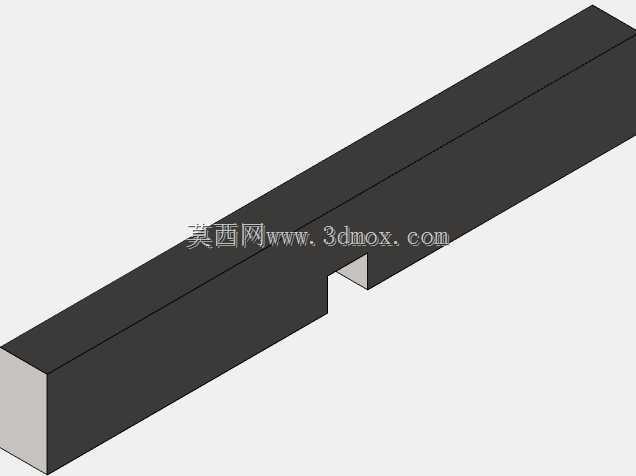

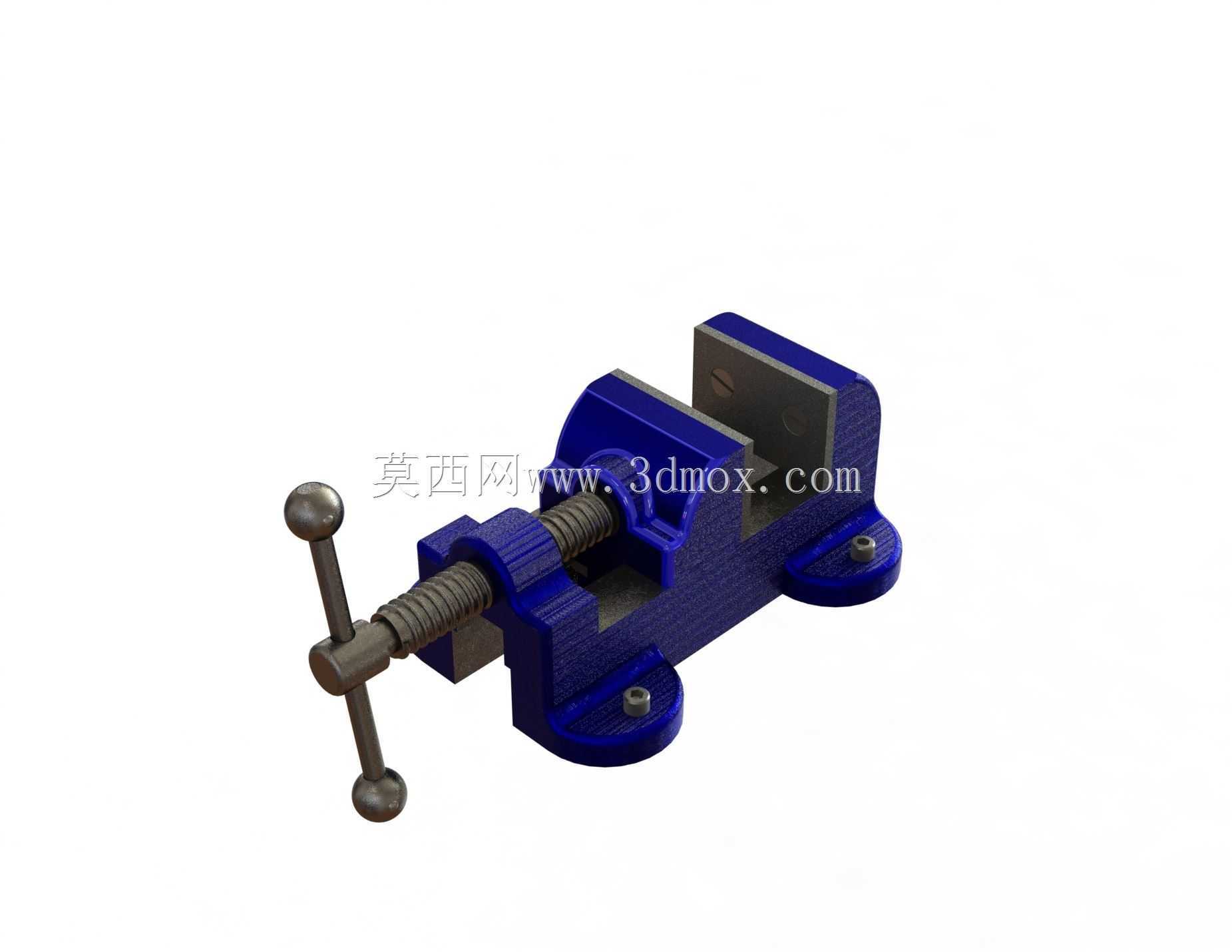

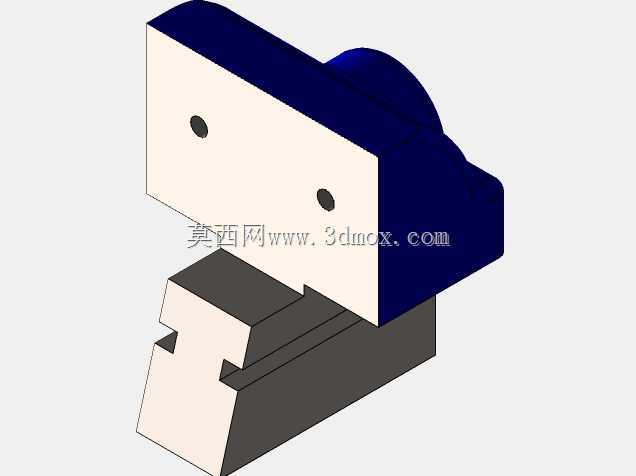

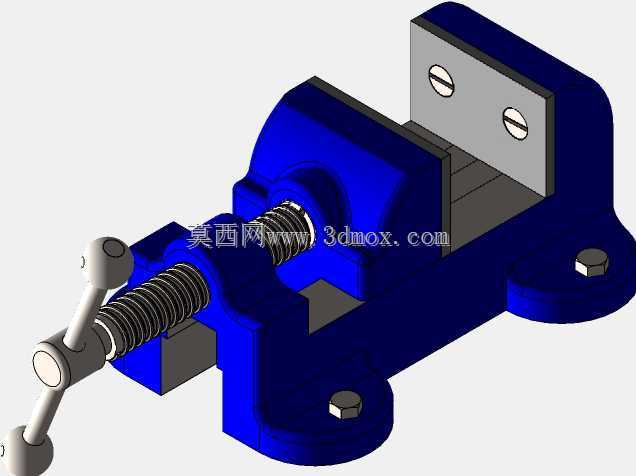

　　这款台虎钳是面向小型机加工、钳工修配场景设计的夹持类工装，整体采用经典的丝杠螺母传动结构，可实现活动钳身的平稳进给与可靠锁止，适配钻床、小型铣床的工件装夹需求，也可单独作为台桌式夹持工具用于手工修磨、零件装配等工序。从结构设计逻辑来看，固定钳身采用一体式铸铁构型的设计思路，底部设置两个带安装孔的凸缘耳座，安装孔中心距预留了标准台桌、工装平台的T型槽适配尺寸，安装时可通过螺栓直接固定在工作台面，无需额外转接板，安装边界的凸缘厚度经过受力校核，满行程夹持时不会出现耳座变形或螺栓剪切失效的问题。活动钳身与固定钳身的配合面采用燕尾导轨结构，导轨间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可快速调整配合精度，

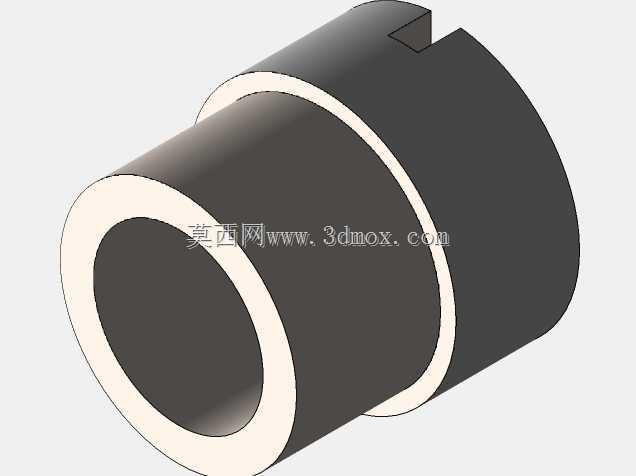

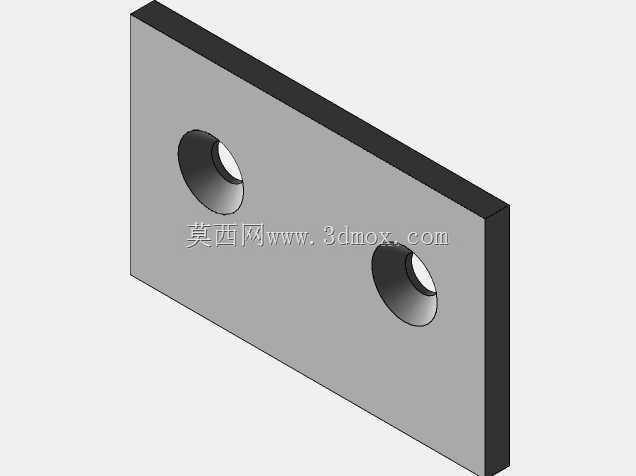

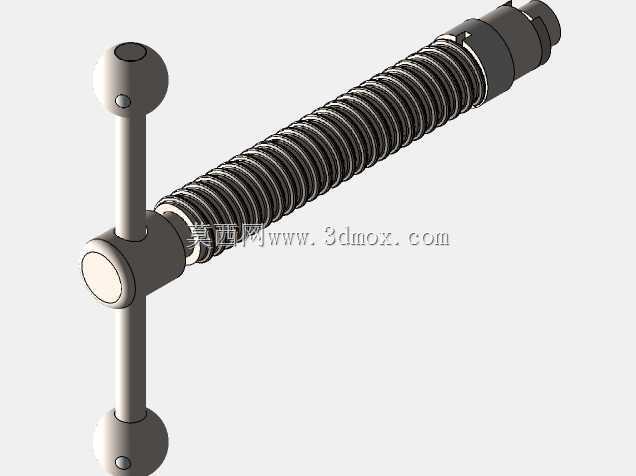

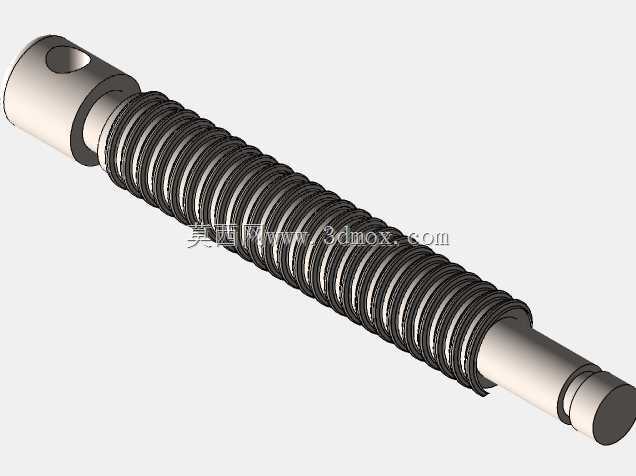

　　避免夹持过程中出现钳口上翘、工件偏移的问题。钳口部分采用可更换式齿面钳口板，通过内六角螺钉固定在钳身安装槽内，齿面的齿形角度经过优化，夹持硬质金属工件时可提供足够的静摩擦力，同时不会在工件表面留下过深的压痕，针对软质工件加工需求，也可快速更换为光面或带橡胶垫层的钳口板，拓展夹持适配范围。传动部分采用梯形丝杠结构，丝杠端部配置摇动手柄，手柄两端设置球形握持端，操作时可通过双手转动手柄实现钳身的快速进给，梯形螺纹的自锁特性可保证夹持到位后不会因加工振动出现松脱，丝杠与活动钳身的连接部位采用浮动式连接结构，进给过程中不会出现卡滞或偏载，保证活动钳身始终沿导轨方向平行移动，夹持工件时上下受力均匀。整体外形尺寸控制在小型工装范畴，

　　钳身最大开口量适配常规小型零件的夹持需求，整体高度不会超出小型钻床的工作台行程范围，安装后不会与机床主轴、刀具护罩等部件产生干涉。在实际应用场景中，这类台虎钳常被布置在维修车间的钳工台、小型加工门店的台钻旁，用于夹持小型五金零件进行钻孔、攻丝、修锉、装配等作业，相比大型机用平口钳，它的结构更紧凑，安装拆卸更便捷，不需要占用大面积的工作台空间，对于小批量零件加工、设备维修拆件等场景的适配性更强。设计过程中针对受力薄弱环节做了结构强化，固定钳身的丝杠安装座部位设置了加强筋结构，满负载夹持时可承受足够的轴向推力，不会出现钳身断裂的问题，丝杠螺母采用耐磨铜合金材质，长期频繁进给也不会出现过快磨损，有效延长了工装的整体使用寿命。

　　钳身表面采用喷塑处理，既可以避免车间潮湿环境导致的锈蚀问题，也不会像漆面结构那样容易被磕碰脱落，日常维护仅需定期在导轨、丝杠部位涂抹润滑脂即可，不需要复杂的保养流程。从建模细节来看，所有配合面的尺寸公差都按照实际加工要求做了预留，钳口板的安装孔、底部耳座的安装孔都设置了合理的沉头结构，装配后螺栓头部不会突出安装面，避免影响工件放置或安装固定，摇动手柄与丝杠的连接部位设置了防脱销结构，操作过程中不会出现手柄脱出的安全隐患。
