带杠杆拨叉结构环形法兰焊接工装

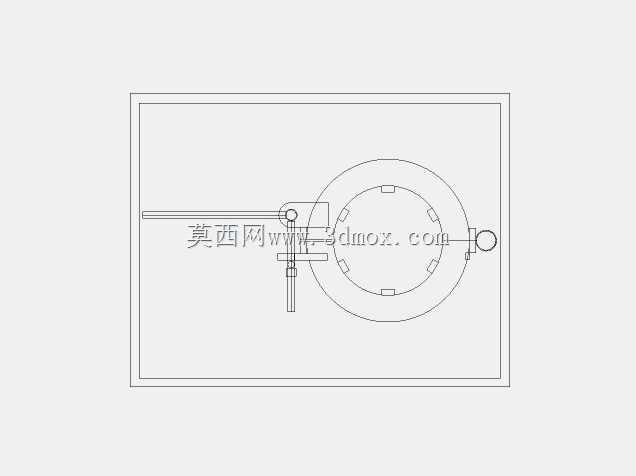

　　这套结构主要面向管道预制车间的环形法兰组对焊接工序，解决现场小口径法兰与管道段对接时的定位偏差问题。日常管道安装作业里，法兰与管段的同轴度、端面垂直度一直是影响焊接质量的核心因素，以往人工组对需要靠角尺反复测量、点焊固定后再调整，不仅耗时久，还容易出现法兰螺栓孔错位、端面倾斜导致后期管道连接密封失效的问题，这套工装就是针对这类现场痛点设计的。从结构上看，主体采用环形定位基座，基座内侧均匀分布四个定位凸台，刚好卡合法兰端面上的螺栓孔位，安装时直接将法兰套入基座，凸台嵌入螺栓孔即可完成周向定位，不需要额外划线找正，能保证法兰螺栓孔的跨中位置符合管道安装规范，避免后期对接时螺栓无法穿入的问题。基座侧边延伸出的杠杆式拨叉压紧结构，

　　是这套工装的核心功能部件，拨叉端部的圆弧压头可以直接抵在管道外壁，通过杠杆铰链的力臂放大作用，单人操作手柄就能将穿入法兰内孔的管道段顶紧，保证管道端面与法兰密封面完全贴合，同时压头的圆弧面适配不同壁厚的圆管，不会在管道表面留下压痕，也能适应一定范围内的管径偏差，不需要频繁更换压头配件。设计时特意将压紧机构的旋转轴设置在基座侧方的延伸臂上，避开了法兰焊接的作业区域，焊工在进行环缝焊接时，焊枪可以沿着法兰与管道的对接缝连续走枪，不会被工装结构干涉，不需要中途拆卸工装调整位置，能大幅提升连续焊接的效率。整个工装的安装边界控制得十分紧凑，环形基座的外径比对应规格法兰的外径大出30mm左右，

　　侧边的杠杆手柄在压紧状态下的最大外伸长度不超过200mm，在预制车间的组对工作台面上摆放时不会占用过多操作空间，也适配现场狭小作业面的临时组对需求。基座底部做了平面度处理，直接放置在钢制工作台面上就能保持水平，不需要额外的地脚固定，转场作业时可以单人搬运，适配现场流动作业的使用场景。定位凸台的尺寸按照对应规格法兰的标准螺栓孔公差做了负偏差设计，既能保证法兰顺利套入，又能控制周向定位间隙在0.2mm以内，避免组对后法兰出现周向转动。拨叉的压紧行程预留了15mm的调节量，除了适配标准壁厚的管道，也能兼容带衬里的复合管道组对需求，不需要额外调整工装结构。在实际使用流程里，作业人员先将法兰放置在工装基座上，对准定位凸台放稳，

　　再将切割好坡口的管道段穿入法兰内孔，扳动侧边的杠杆手柄，拨叉压头抵住管道外壁将管道顶紧到与法兰端面完全贴合，此时就可以直接进行定位点焊，点焊完成后松开杠杆手柄，就能将组对好的法兰管段取下，进行后续的满焊作业，整个组对过程不需要额外的测量辅助，单人即可完成操作，相比传统人工组对的方式，单道焊口的组对时间能缩短60%以上，同时组对精度稳定，法兰端面与管道轴线的垂直度偏差可以控制在0.5mm以内，完全满足压力管道的焊接验收规范要求。考虑到焊接作业的飞溅问题，工装的所有活动铰接位置都做了挡屑结构设计，避免焊接飞溅进入铰链缝隙导致操作卡滞，基座表面也做了淬硬处理，长期受焊接飞溅粘附也不会出现表面凹陷，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的保养流程。这套工装适配的是工程现场最常用的中低压管道法兰规格，对应的管道公称直径覆盖常用的给排水、工艺管道区间，不管是预制车间的批量管道预制，还是安装现场的临时焊口组对都能适用，结构上没有复杂的传动部件，加工难度低，普通的机加工车间就能完成制造，使用成本远低于专用的法兰组对设备，适合中小型施工班组配备使用。
