手动立式弹簧压缩拆装作业工装

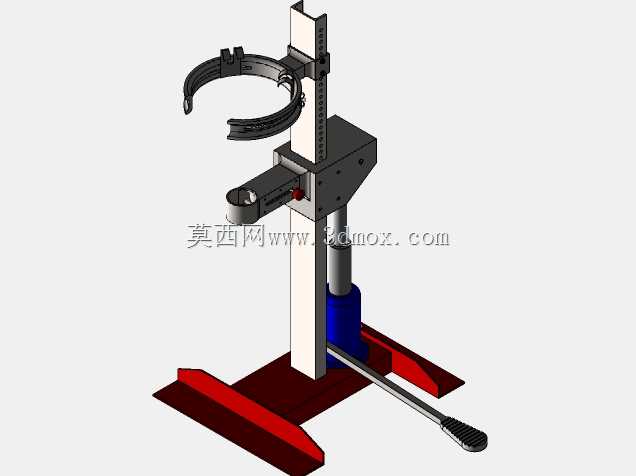

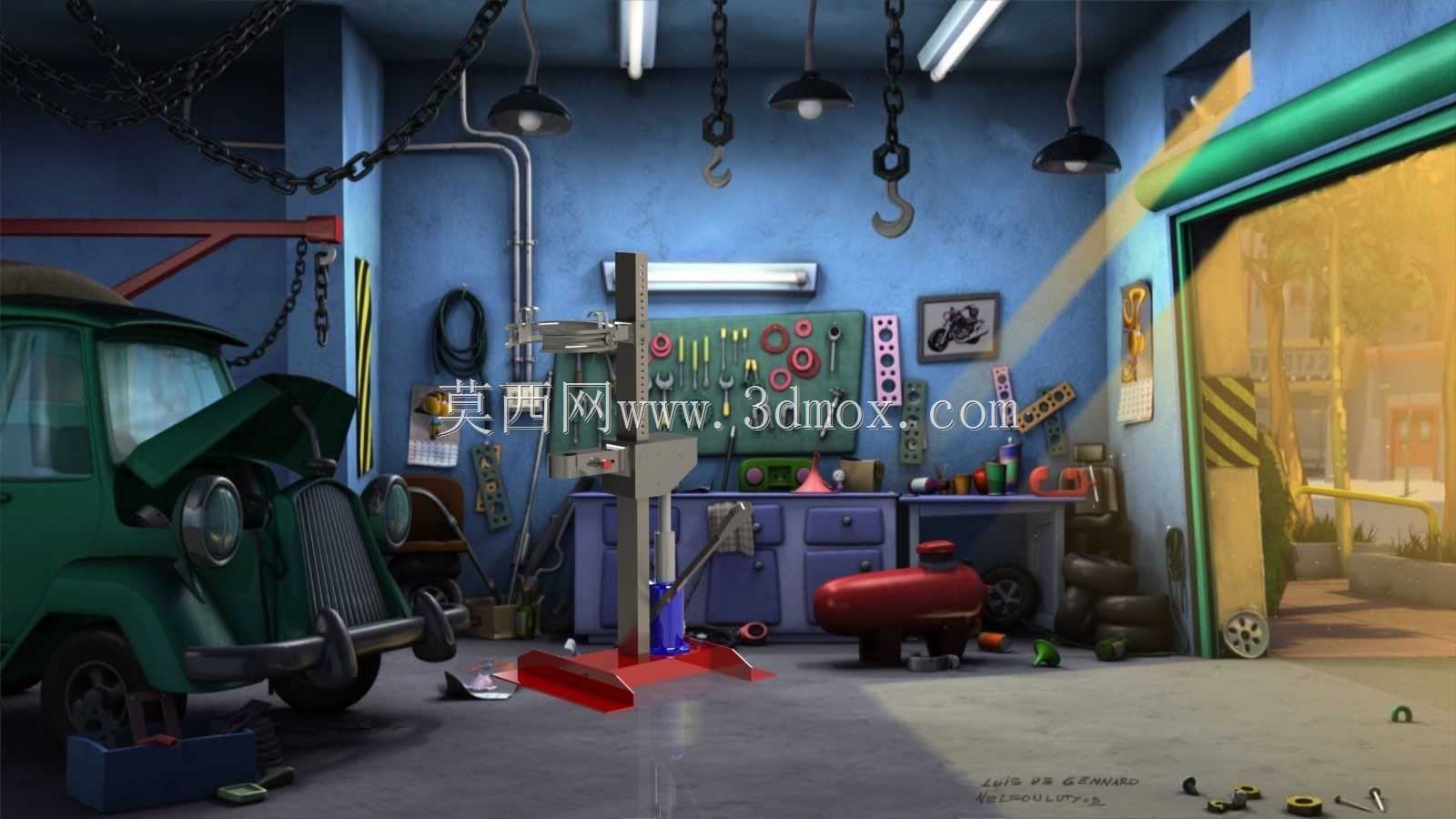

　　这款手动立式弹簧作业工装，主要面向汽车悬架弹簧、机械减震弹簧的拆装与预压缩作业场景，在汽修门店、设备维保车间、五金加工装配工位都能适配，解决大刚度弹簧拆装时无可靠固定、弹力释放易引发安全事故的痛点。从结构设计逻辑来看，整体采用立式单柱布局，底部为加宽的分体式支撑脚，接触地面的支撑面做了外翻折边处理，安装放置时不需要额外打膨胀螺栓固定，只要放置在平整硬质地面上，依靠作业时的下压力就能保持整机稳定，支撑脚的横向跨距控制在420mm左右，纵向进深380mm，常规工位的工作台旁、地面空位都能放置，不会占用过多操作空间。立柱采用冷拉矩形型钢加工，表面铣有等距调节齿槽，上部的弹簧夹持卡箍可以沿着立柱上下滑动调整位置，适配不同自由长度的螺旋弹簧，

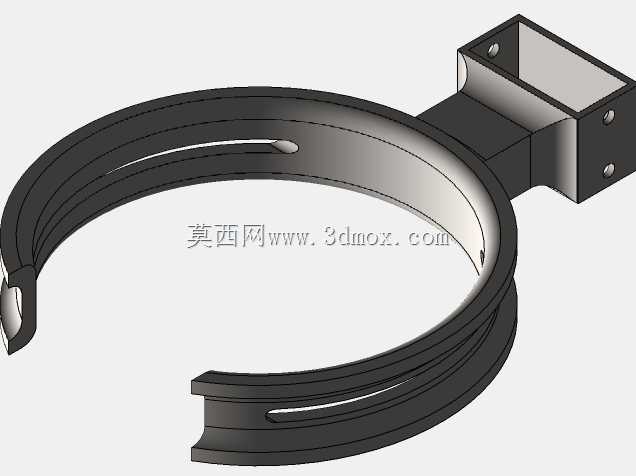

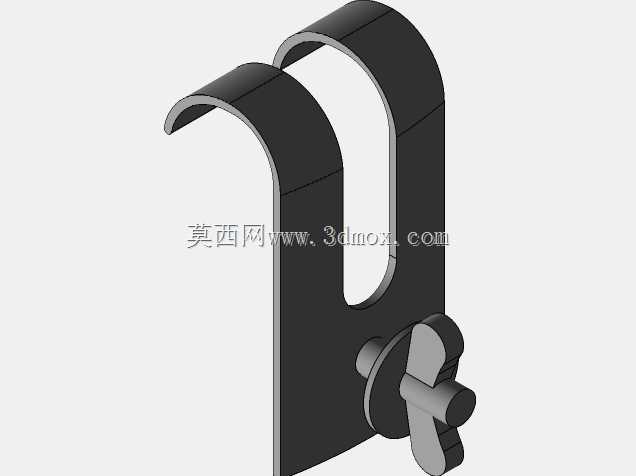

　　卡箍采用对开式抱箍结构，内侧做了圆弧过渡与防滑齿纹，抱紧弹簧外圈时不会刮伤弹簧表面涂层，抱箍的开合通过侧边的快拆扳把控制，调整到位后扳动锁止扳把就能将卡箍固定在立柱对应齿位，不需要额外拧动螺栓锁紧，单人操作时能快速完成对位调整。动力单元采用集成式手动液压驱动结构，液压柱塞垂直布置在立柱旁侧，压头与上部卡箍保持同轴度，作业时将待处理弹簧放置在下部压头与上部卡箍之间，调整卡箍高度抱紧弹簧上端后，压动侧边的手动压杆，液压柱塞就会带动下部压头缓慢上行，逐步压缩弹簧到指定长度，此时就可以完成弹簧端部的固定件拆装、弹簧刚度测试标记、端部配件装配等工序，液压回路自带泄压止回结构，压动过程中如果中途停手，压头会自动锁止在当前位置，

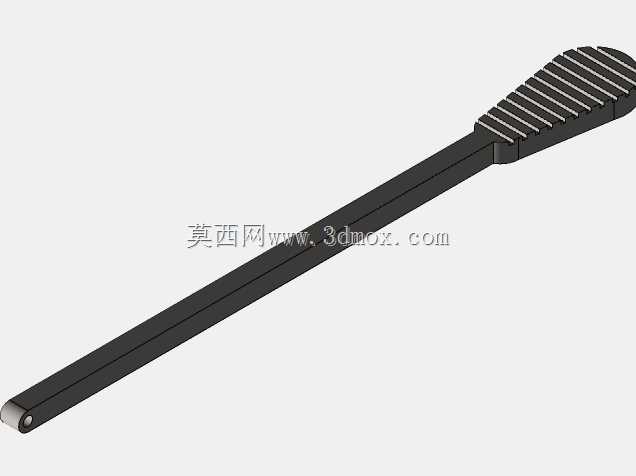

　　不会出现弹簧回弹的风险，作业完成后缓慢拧动泄压旋钮，压头会带着弹簧缓慢复位，全程弹力释放过程可控。操作压杆的摆动角度设计在15度到70度之间，操作力经过杠杆比优化，常规成年男性单手就能完成压动作业，不需要借助额外加力杆。压头表面做了防滑网纹处理，与弹簧下端接触时不会出现打滑偏移，压头的直径设计为120mm，能适配外径60mm到110mm之间的常规圆柱螺旋弹簧，覆盖市面上绝大多数乘用车悬架弹簧、小型设备减震弹簧的尺寸范围。从建模细节来看，所有铰接位置都预留了标准销轴的安装间隙，液压单元的外筒、压杆、卡箍的壁厚都按照1.5倍额定载荷做了冗余设计，额定最大压缩力能达到1吨，完全满足常规弹簧拆装的受力需求，不会出现作业时机架变形、

　　部件断裂的问题。整机的最高点距离地面1150mm，作业时的操作高度刚好适配成年人员站立操作的舒适区间，不需要弯腰或者抬手过度，长时间作业也不容易产生疲劳。侧边的压杆在非作业状态可以向下转动收拢，贴靠在机架侧边，减少存放时的外凸尺寸，搬运时可以直接抓握立柱或者支撑脚移位，整机自重控制在28kg左右，单人就能短距离挪动转场。不同于电动或者气动的弹簧压缩设备，这款手动液压结构不需要外接电源或者气源，没有管线牵绊，在户外救援、无供电的临时维保场景也能正常使用，结构上没有复杂的电控元件，日常维护只需要定期给液压单元补充液压油、给铰接销轴加注润滑脂即可，故障率极低，适合维保场景下的高频次粗放使用。卡箍的抱爪做了可更换设计，如果长期使用出现磨损，只需要更换抱爪配件就能继续使用，不需要更换整个卡箍组件，降低后期的使用维护成本。在设计过程中特意规避了夹手的风险点，卡箍的锁止扳把位置做了内凹处理，压杆的握持端套有防滑橡胶套，所有结构件的棱边都做了倒角去毛刺处理，作业时不会划伤操作人员。
