离心式通风机组装结构三维设计

　　这套离心通风机的三维结构，完整还原了设备从动力输入到气流输出的全链路部件装配关系，在工业厂房通风、暖通系统送风、生产工位除尘排风等场景中，这类设备是气流组织的核心执行单元。不同于轴流风机的直吹式气流走向，离心通风机依靠叶轮高速旋转产生的离心力对气体做功，能在同等叶轮线速度下提供更高的风压，更适合长距离风管输送、管网阻力较大的通风工况。

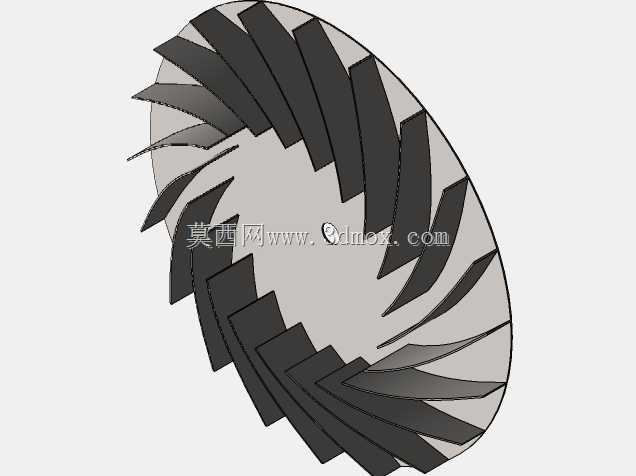

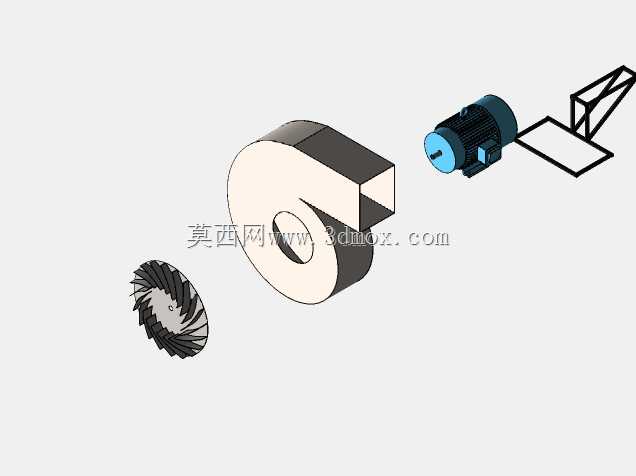

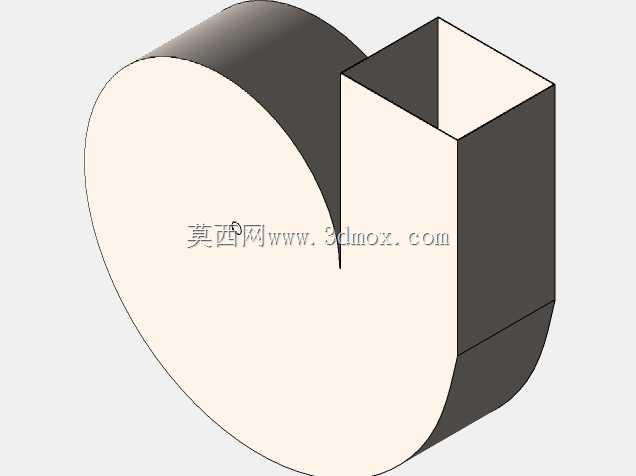

　　从结构拆解来看，模型完整呈现了蜗壳式流道、后倾式叶轮、驱动电机、安装支架四个核心模块的配合关系。蜗壳的型线采用对数螺旋线设计，流道截面从叶轮出口处开始逐步扩大，能将叶轮甩出的高速气流的动压平稳转化为静压，减少流道内的涡流损耗，建模时特意保留了蜗壳壁面的厚度参数，实际生产中这个厚度需要根据输送介质的腐蚀特性、风压等级调整，普通清洁空气输送场景下采用2-3mm冷轧钢板折弯焊接即可，若输送含尘气体则需要在蜗壳内壁贴附耐磨衬板。叶轮部分采用后倾式叶片设计，叶片与轮盖、轮盘的连接位置做了圆弧过渡，既可以减少气流入口的冲击损失，也能降低叶轮高速旋转时的应力集中，建模时还原了叶片的安装角度，这个角度直接决定了风机的压力曲线特性，后倾叶片的运行效率更高，电机过载风险更低，适合长时间连续运行的通风场景。

　　驱动单元采用标准卧式异步电机直连结构，模型中还原了电机轴与叶轮轮毂的配合公差，实际装配时两者采用过渡配合加键连接，能有效传递扭矩同时避免运行时的松动，电机的安装法兰与蜗壳侧的安装板采用螺栓连接，安装板上预留的腰型孔可以调整电机的轴向位置，方便安装时校准叶轮与蜗壳进风口的同轴度，避免运行时出现叶轮擦碰蜗壳的故障。出口段的方形法兰与锥形支架是现场安装的核心接口，方形法兰的螺栓孔间距、法兰端面平面度都有明确的尺寸约束，对接风管时需要在法兰间加装密封橡胶垫，避免风压泄漏；底部的三角支撑支架采用型钢焊接结构，支架的安装孔位尺寸需要匹配现场的混凝土基础或者设备平台的预留孔，支架的高度设计预留了电机接线盒、底部排污口的操作空间，日常维护时不需要拆卸主风壳就能完成接线检查、蜗壳内部积液清理的操作。

　　建模过程中特意梳理了各部件的装配层级，叶轮作为转动部件，与蜗壳进风口的间隙控制在叶轮直径的千分之五到千分之八之间，间隙过大会导致气流回流降低效率，间隙过小则容易因为热胀冷缩、运行振动出现擦碰。进风口采用收敛式圆弧结构，能引导气流平稳进入叶轮中心，减少入口处的气流紊流。整个模型的装配约束完全按照实际生产的装配逻辑设置，转动部件预留了合理的运行间隙，静止部件的连接位置还原了螺栓连接的孔位特征，不管是用于风机结构的教学演示，还是新场景下的风机改型设计，都能直接作为结构参考，不需要重新梳理核心部件的配合关系。在实际选型应用中，这类结构的离心通风机可以通过调整叶轮直径、电机转速匹配不同的风量风压需求，模型中各部件的参数化特征保留了修改余量，调整叶轮直径时只需要同步缩放蜗壳型线、调整支架的安装尺寸，就能快速衍生出不同参数规格的风机结构，大幅缩短改型设计的周期。
